proe拉伸至下一曲面

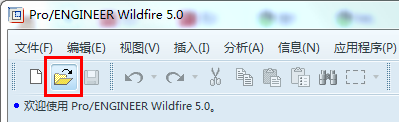

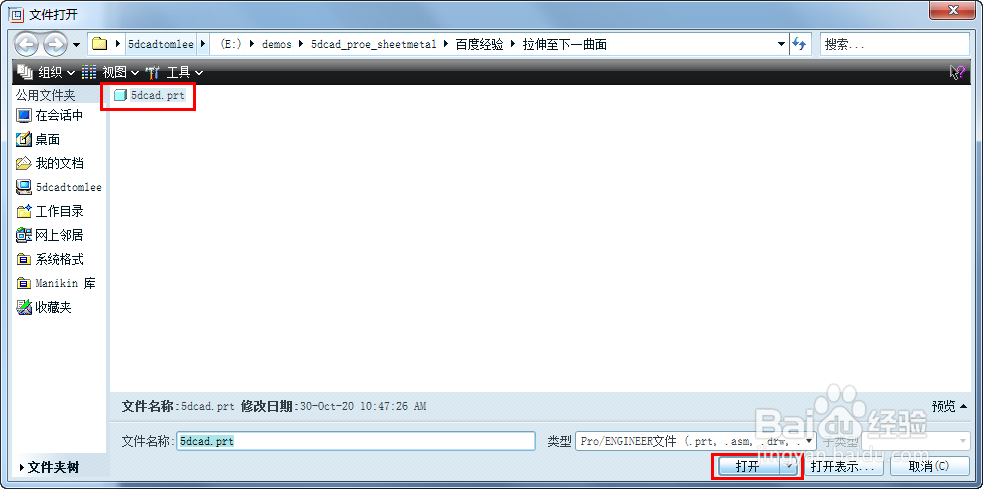

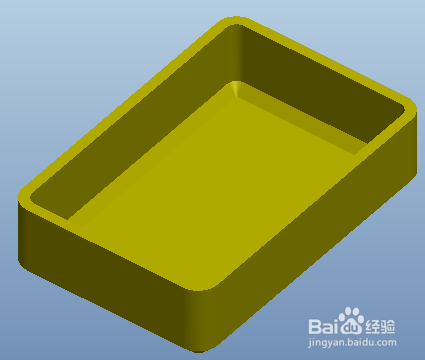

1、启动proe，proe软件界面中点击打开文件图标，打开现有proe三维模型。

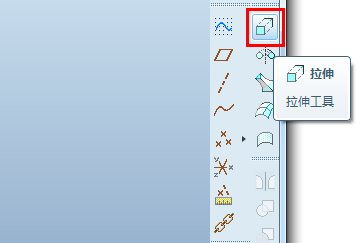

2、proe界面右侧工具栏点击拉伸工具图标，启动拉伸特征创建。

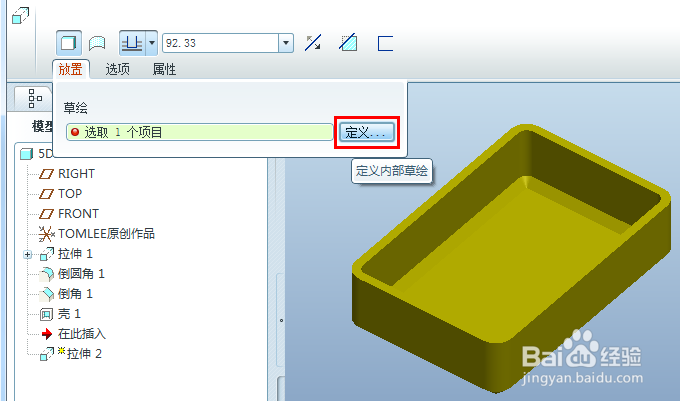

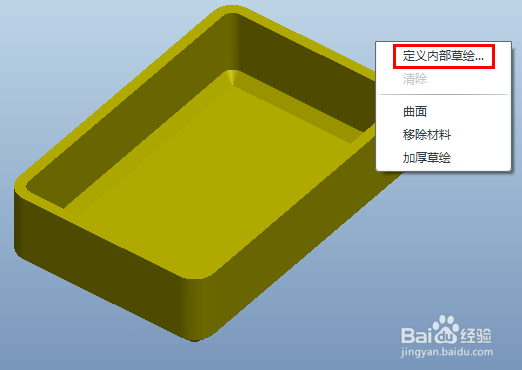

3、拉伸特征操控板中，点击放置选项，然后点击草绘的定义按钮。也可以在模型显示区，按住鼠标右键，在右键快捷菜单选择“定义内部草绘...”。

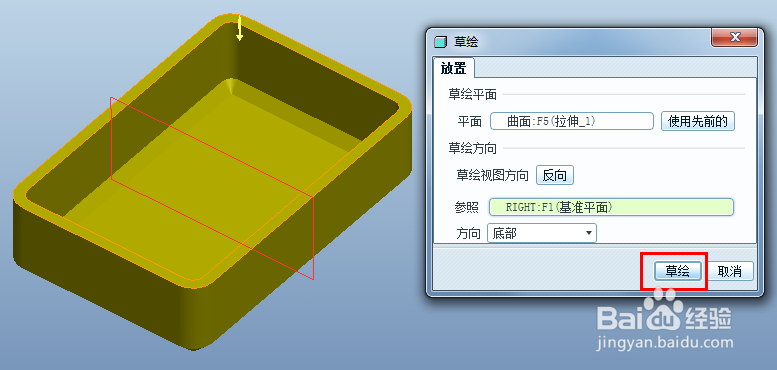

4、点击壳体表面作为草绘平面，接受其余默认设置，点击草绘按钮。

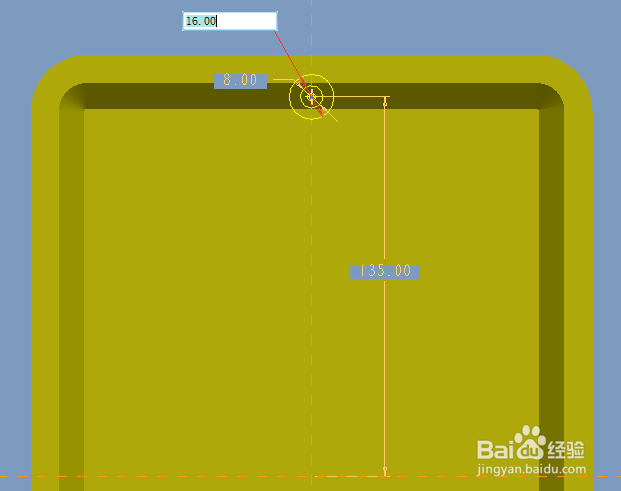

5、草绘环境中，绘制两个同心圆，然后双击尺寸修改数值，回车确认。

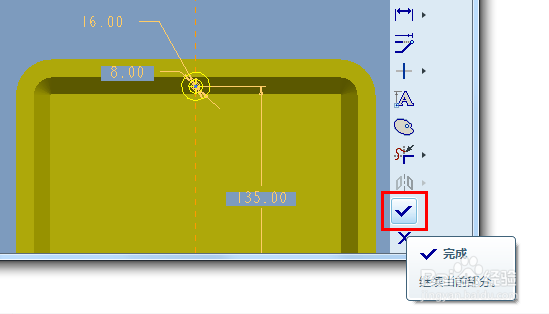

6、proe草绘界面右侧工具栏，点击完成按钮，结束草绘。

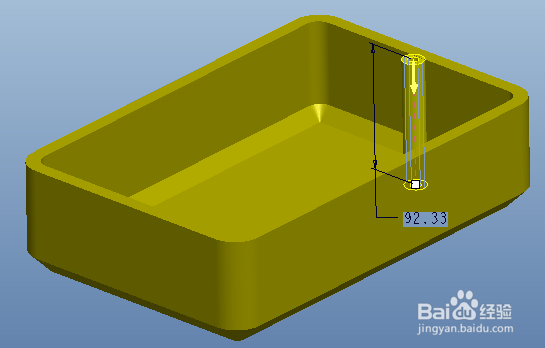

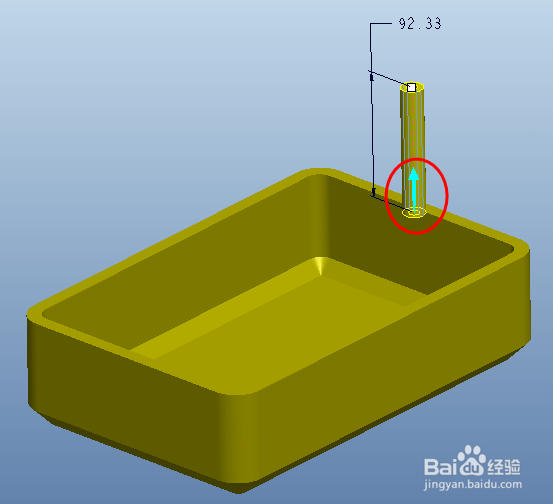

7、如果实体拉伸方向不对，可以点击模型上显示的箭头来反向。

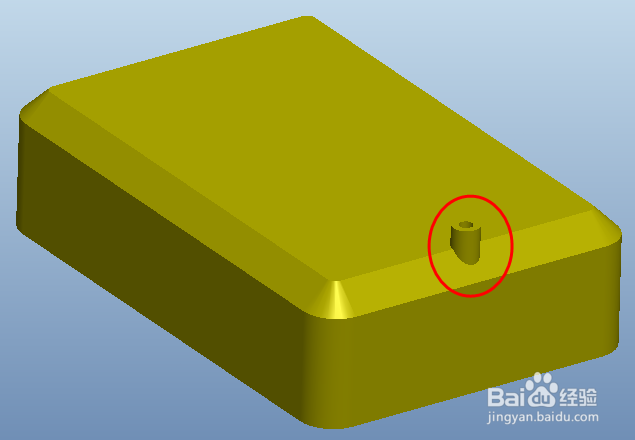

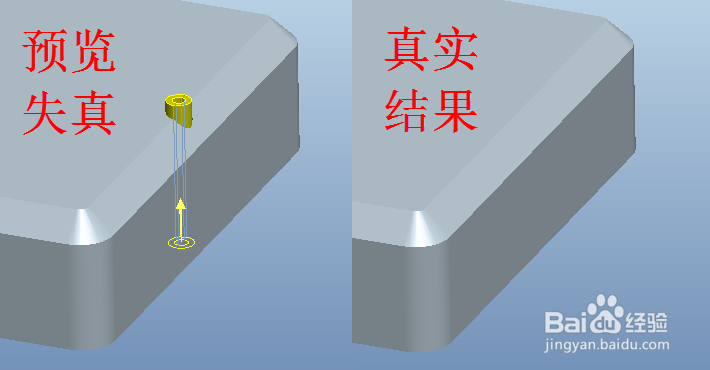

8、此时，如果用深度数值定义，拉伸的实体是会长出壳体之外的。

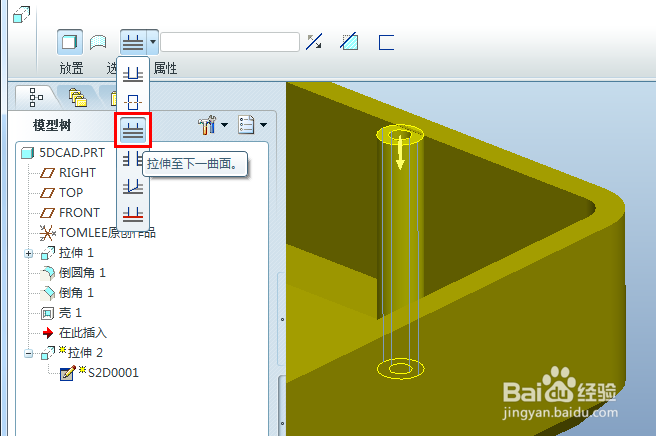

9、但是因为深度方向不是一个面，所以无法定义一个尺寸满足要求。这时候选择“拉伸至下一曲面”的深度选项就可以到达我们需要的效果。

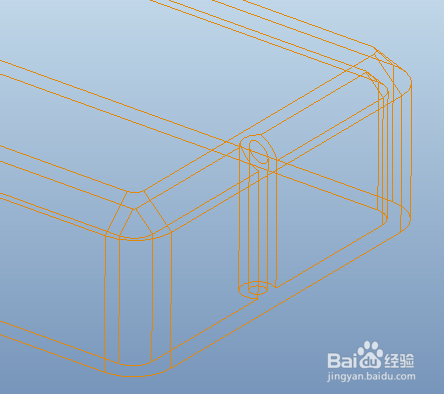

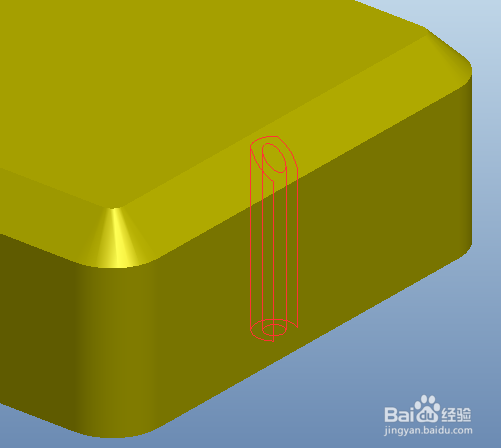

10、拉伸特征操控板中，点击确定，完成拉伸特征创建，可以对比看看效果。
