如何用CAD画角度线？

1、首先双击桌面CAD快捷方式打开CAD。

2、在界面下方右键单击极轴追踪图标，选择设置。

3、在弹出的草图设置中勾选启用极轴追踪，然后在附加角中点击新建，输入想要追踪的角度，这里新建0和45度为例，最后确定。

4、设置完极轴追踪之后，点击按钮确保极轴是开启的。

5、在画线的时候每隔45度就会出极轴，很容易就画出了角度，画其它角度的设置方法都是一样的。

6、标注一下角度完成。

7、总结：

1、首先双击桌面CAD快捷方式打开CAD。

2、在界面下方右键单击极轴追踪图标，选择设置。

3、在弹出的草图设置中勾选启用极轴追踪，然后在附加角中点击新建，输入想要追踪的角度，这里新建0和45度为例，最后确定。

4、设置完极轴追踪之后，点击按钮确保极轴是开启的。

5、在画线的时候每隔45度就会出极轴，很容易就画出了角度，画其它角度的设置方法都是一样的。

6、标注一下角度完成。

1、在界面下方左键点击开启动态输入。

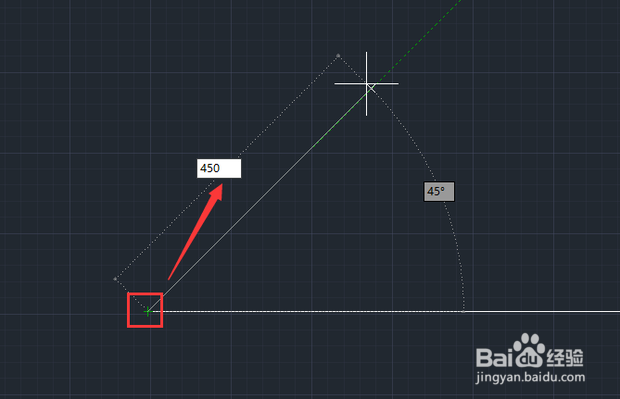

2、使用直线工具点击起点，直接输入直线长度例如450。

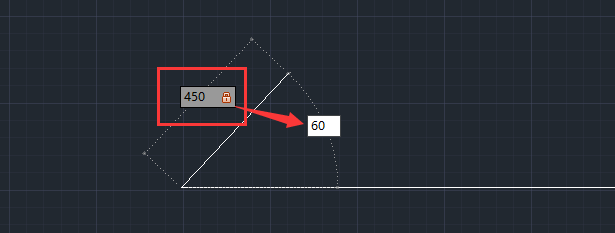

3、然后按Tab键切换到下一个输入框，输入角度例如60度，按回车键确定。

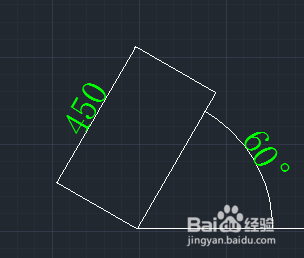

4、标注尺寸完成。

5、总结：

1、在界面下方左键点击开启动态输入。

2、使用直线工具点击起点，直接输入直线长度例如450。

3、然后按Tab键切换到下一个输入框，输入角度例如60度，按回车键确定。

4、标注尺寸完成。

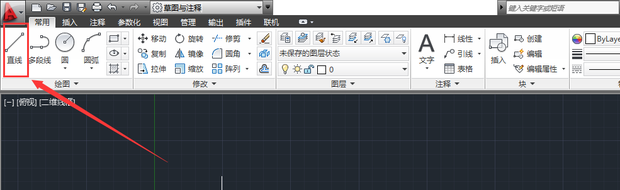

1、点击绘图工具栏上面的直线工具。

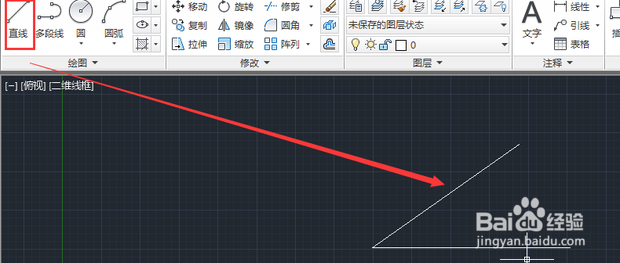

2、在绘图窗口上面画两条直线。

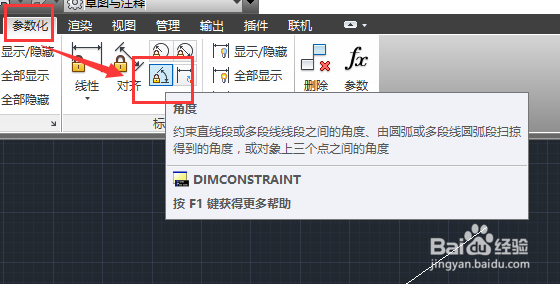

3、在上方工具栏的参数化中选择角度。

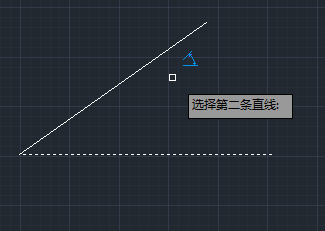

4、依次点选两条直线。

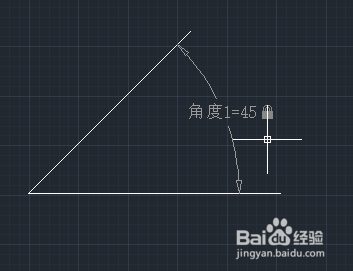

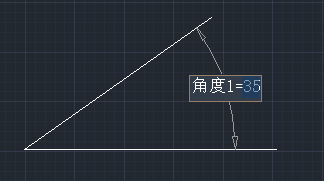

5、在文本框中输入想要的角度。

6、回车确认即可，完成。

7、总结:

1、点击绘图工具栏上面的直线工具。

2、在绘图窗口上面画两条直线。

3、在上方工具栏的参数化中选择角度。

4、依次点选两条直线。

5、在文本框中输入想要的角度。

6、回车确认即可，完成。
