水泥比表面积测定方法

1、本方法适用于普通水泥，比表面积要求在2000cm2/g---6000cm2/g区间范围内的各种粉末状物料。不适用于测定多孔材料及超细粉状物料。

1、勃氏法主要是通过一定量的空气通过具有一定孔隙率和厚度的水泥层时，因为所受到的阻力不同，因此引起了空气流速的变化，从而来测定水泥粉末的比表面积。

2、水泥的比表面积的定义就是单位质量的水泥粉末所具有的总的表面积，比如单位可以是cm2/g。

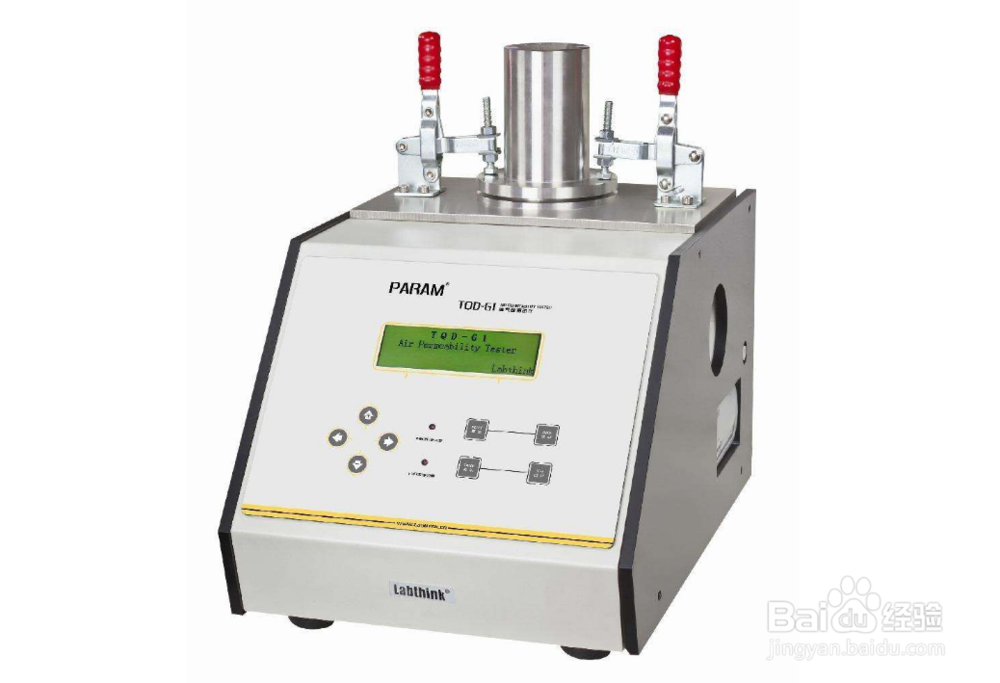

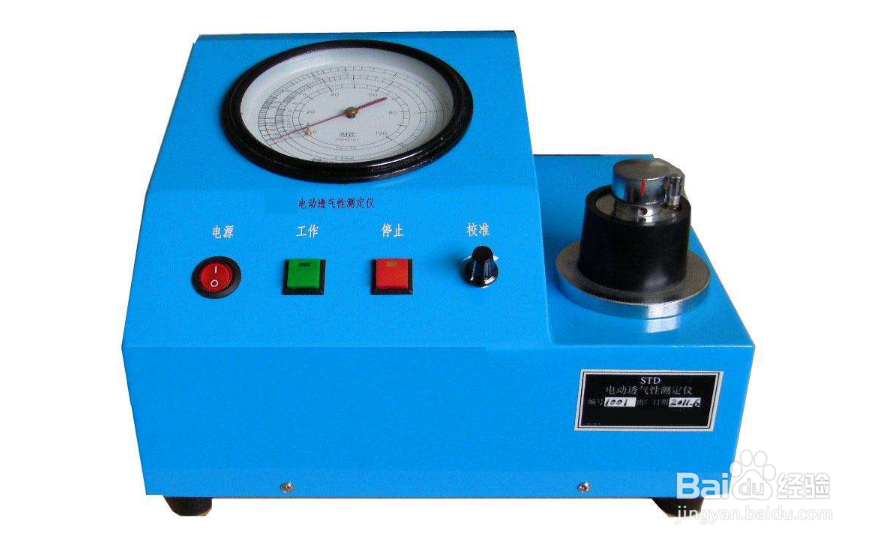

1、透气仪：由透气圆筒、压力计、抽气装置等三部分组成。

2、烘干箱：主要用来烘干水泥样品。

3、分析天平：用来称重水泥样品，精确度为0.001g。

1、 先将水泥样品放入烘干箱当中，调整温度为110℃下烘干，烘干完成后将样品冷却到室温。然后倒入 100ml 的密闭瓶中，摇动 2min，将结块成团的试样振碎，使其变松散。

2、称重固定重量的实验样品在透气圆筒上制作试料层。

3、将透气圆筒连接到压力计上，开动电磁泵，开始抽气，当压力计内液体的凹月面下降到第一个刻线时开始计时，当液体的凹月面下降到第二条刻线时停止计时，使用秒表准确记录这个时间段，并同时记录下实验的温度。

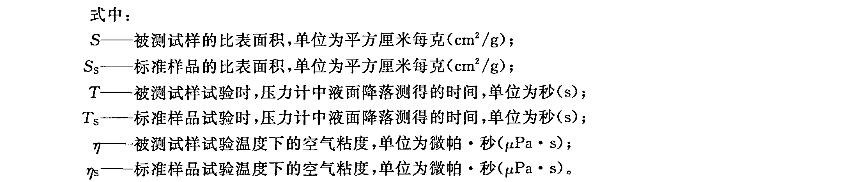

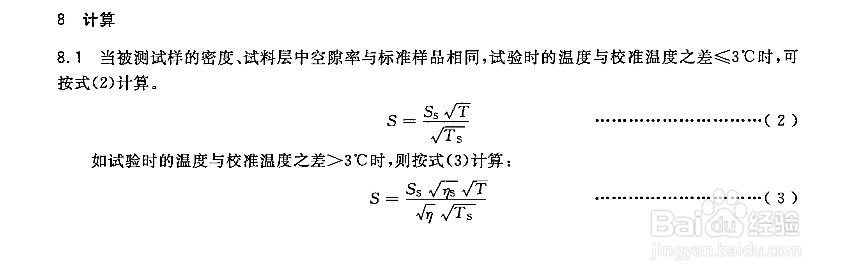

1、根据温差不同，按下图两个公式进行计算。
