氧化锌避雷器测试仪的使用方法

1、按照说明书的指示将氧化锌避雷器与试验设备连接起来。

2、开机前将仪器的地线与现场的地线接好，电压互感器的二次侧信号接仪器的“电压输入”端子，由避雷器的计数器两端取出的信号接仪器的“电流输入”端子。

1、按上述的（一）或（二）的接线方法接好信号线、地线，并接好电源线，开电源开关。

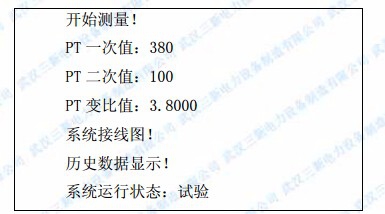

2、按动“↑”，“↓”键移动光标到相应的系统参数选项，然后按“确定”键，就可进行此项参数的设置。

3、系统变比输入的两种方法如下：（建议用“PT 变比值”直接输入。）

1) 在仪器所提供的变比列表中选择输入变压器（PT）的一、二次标准电压值。

 2) 直接选择“PT（变压器）变比”选项，然后按“确定”、“↑”、“↓”键输入变压器的变比值。

4、当系统参数输入完毕后，选择“开始测量”选项就可以进行避雷器参数的测量。

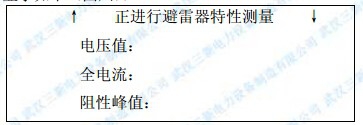

1) 按动“↓”键，仪器显示为（图七）。

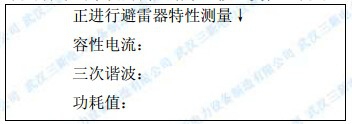

2) 按动“↓”键，仪器显示出被试品避雷器在试验条件下的全电压、全电流的实际波形。

 3) 按动“↓”键可打印出本次的测量结果，按“复位”键可退出打印。

5、在主菜单中进入“历史数据显示”，可选择任意一组所需要的数据，按“确定”键后即可打印出该组数据。
