4-15.二维基本图元“圆弧”2

1、启动命令方式1：点击菜单栏中的“绘图”按扭→“圆弧”→：“起点，圆心，长度” ；（见下图）

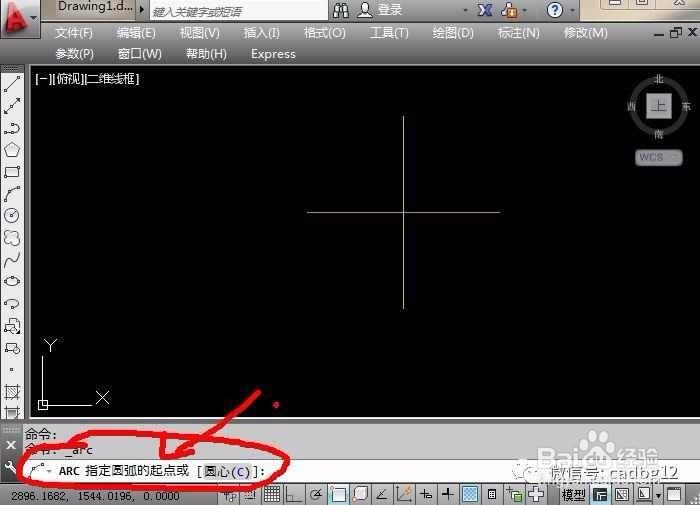

2、操作过程：启动命令后要求指定圆弧的起点；（见下图）

3、这里用十字光标点击绘图区上任意一点；（见下图）

1、此时命令提示行提示输入圆弧的第二点（圆心），这里用十字光标点击绘图区第2点；（见下图）

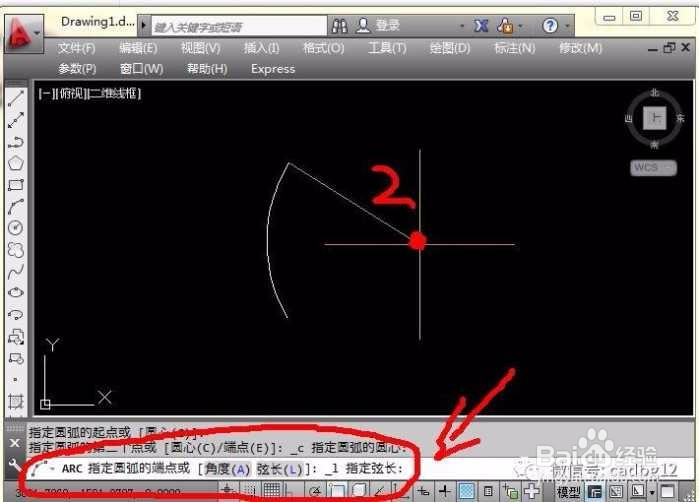

2、此时命令提示行提示输入圆弧弦长，这里输入50；（见下图）

3、回车确定后，圆弧创建完成并自动退出了圆孤命令。

下面再总结一下（见下图）

第一点为圆弧的起点；

第二点为圆弧的圆心；

第三点为圆弧的弦长（圆弧两端点的距离）；

最后大家要注意一下，圆孤的创建都是以逆时针为正方向（也就是只能以逆时针方向来创建；（不明白的话跟着我上述的步骤操作一次就可以体会到了！

1、第五个命令：“起点，端点，角度”画圆弧；

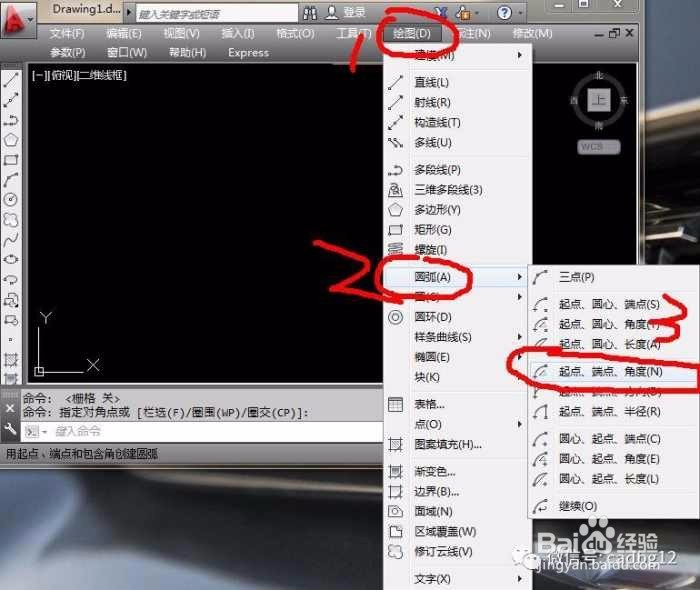

启动命令方式1：点击菜单栏中的“绘图”按扭→“圆弧”→：“起点，端点，角度”；（见下图）

2、操作过程：启动命令后要求指定圆弧的起点；（见下图）

3、这里用十字光标点击绘图区上任意一点；（见下图）

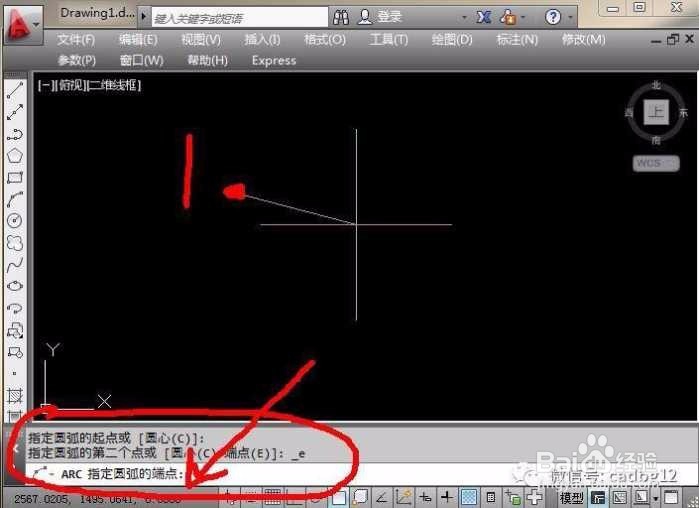

1、此时命令提示行提示输入圆弧的第二点（端点），这里用十字光标点击绘图区第2点；（见下图）

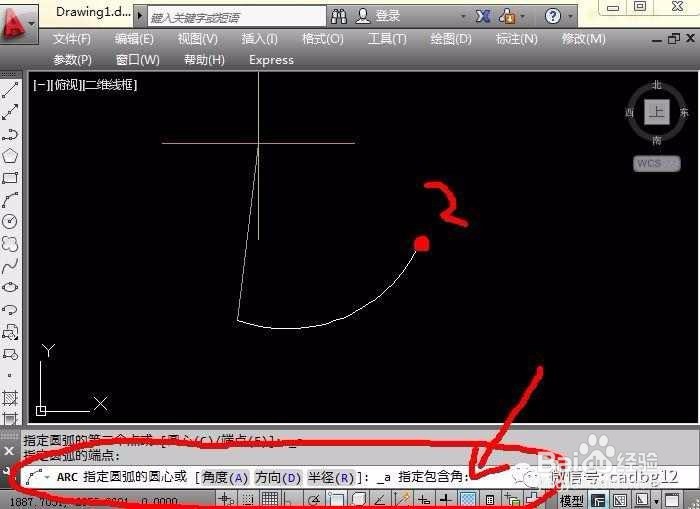

2、此时命令提示行提示输入包含角，这里输入60；（见下图）

3、回车确定后，圆弧创建完成并自动退出了圆孤命令。

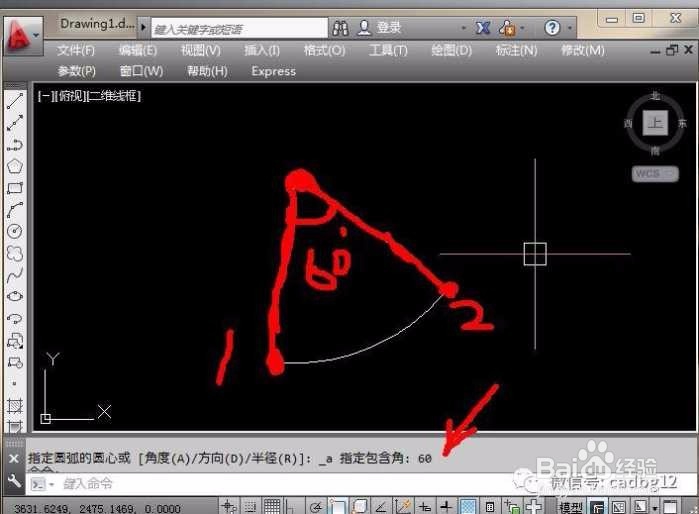

下面再总结一下（见下图）

第一点为圆弧的起点；

第二点为圆弧的结束点；

第三点为圆弧的包含角（圆心到圆弧两端点连线的夹角）；

最后大家要注意一下，圆孤的创建都是以逆时针为正方向（也就是只能以逆时针方向来创建；（不明白的话跟着我上述的步骤操作一次就可以体会到了！

1、第六个命令：“起点，端点，方向” 画圆弧；

启动命令方式1：点击菜单栏中的“绘图”按扭→“圆弧”→：“起点，端点，方向” ；（见下图）

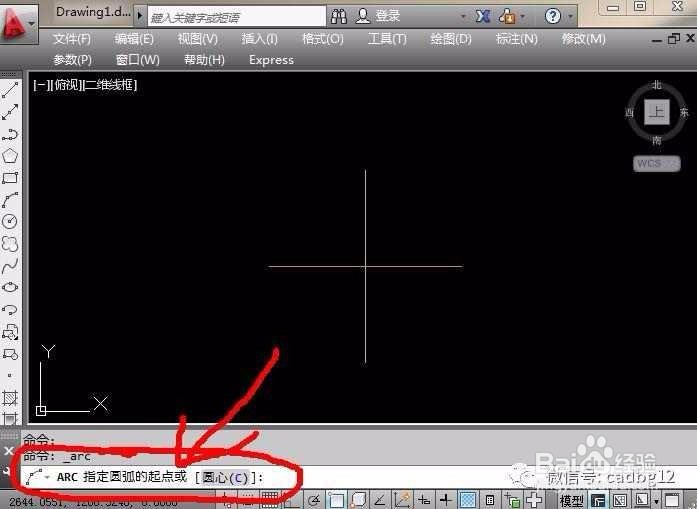

2、操作过程：启动命令后要求指定圆弧的起点；（见下图）

3、这里用十字光标点击绘图区上任意一点；（见下图）

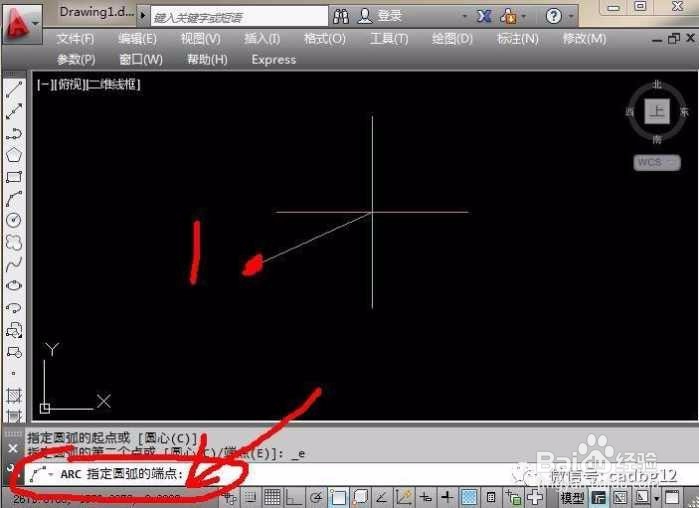

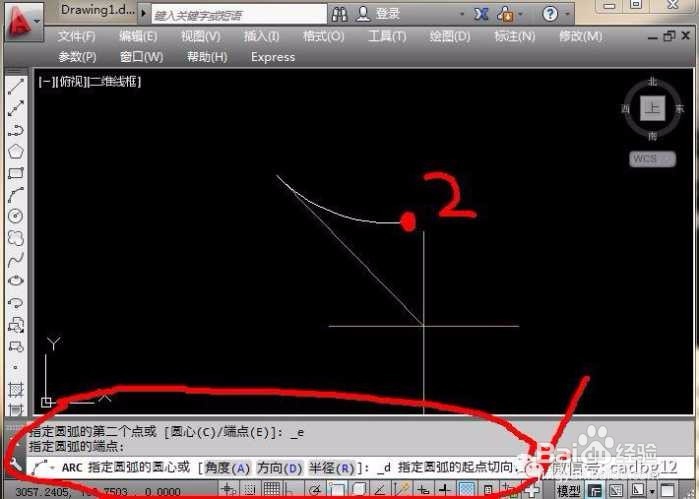

1、此时命令提示行提示输入圆弧的第二点（端点），这里用十字光标点击绘图区第2点；（见下图）

2、此时命令提示行提示输入圆弧的起点切向；点一下绘图区一点（见下图）

3、点击后，圆弧创建完成并自动退出了圆孤命令。

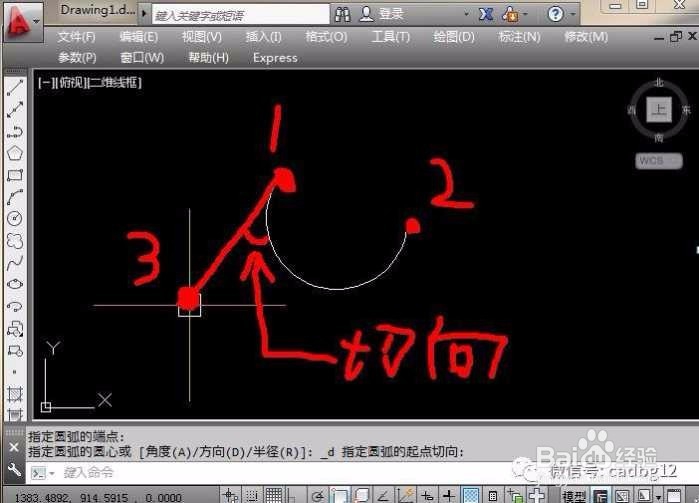

下面再总结一下（见下图）

第一点为圆弧的起点；

第二点为圆弧的结束点；

第三点为圆弧起点的切向角（即依靠第三点到第一点的连线作为依据来创建圆弧）；

最后大家要注意一下，圆孤的创建都是以逆时针为正方向（也就是只能以逆时针方向来创建；（不明白的话跟着我上述的步骤操作一次就可以体会到了！

1、“最后”一个命令：“继续” 画圆弧；

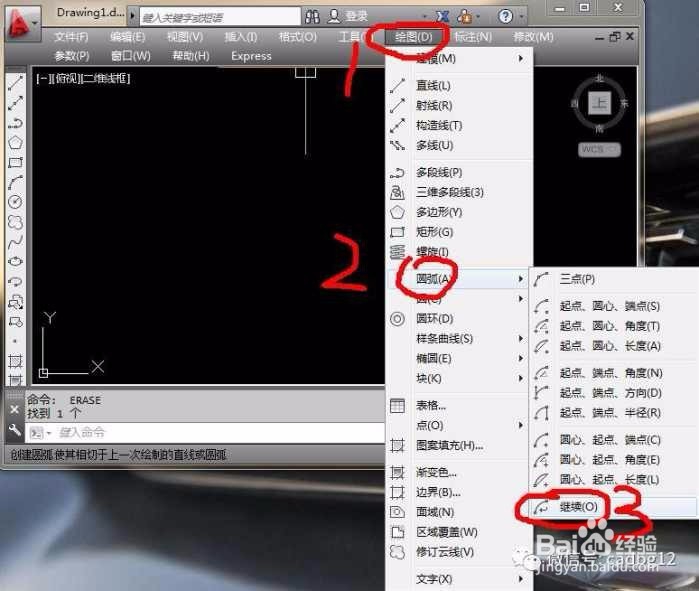

2、启动命令方式1：点击菜单栏中的“绘图”按扭→“圆弧”→：“继续” ；（见下图）

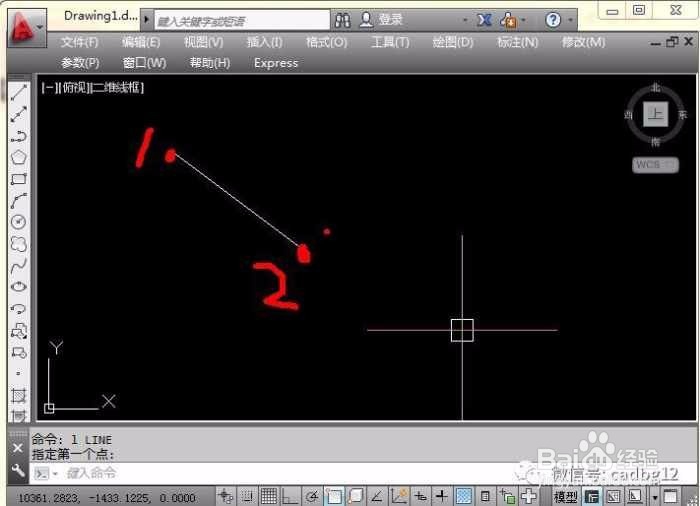

3、操作过程：启动命令后圆弧的起点自动以上一个命令所会制图形的结束点为切线方向起点；（见下图）

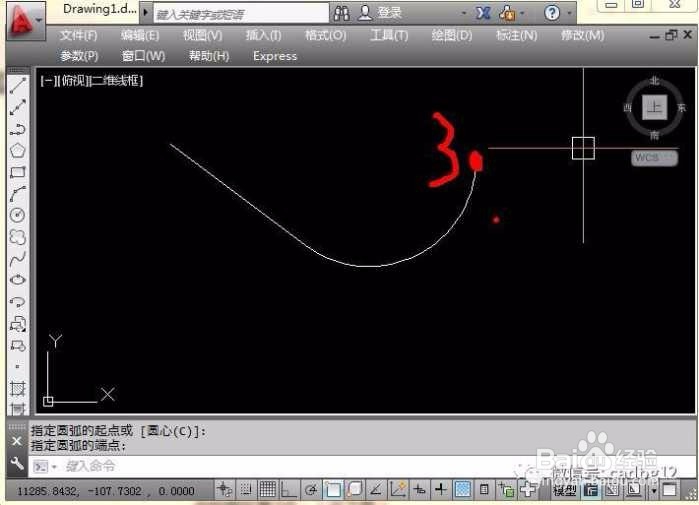

1、此时命令提示行提示输入圆弧的（端点），这里用十字光标点击绘图区第3点；（见下图）

2、点击后，圆弧创建完成并自动退出了圆孤命令。

下面再总结一下（见下图）

启动命令后自把上一次命令的结束端点为圆弧的起点；

第一点为圆弧的结束点“3”；

最后大家要注意一下，圆孤的创建都是以逆时针为正方向（也就是只能以逆时针方向来创建；（不明白的话跟着我上述的步骤操作一次就可以体会到了！

3、余下的三个命令还没有讲解，大家仔细看可以发现这三个命令也就是前面已经跟大家讲解过的核心词，只是换了一种创建顺序而，所以这三个命令我就不再详解，当留给你们的作业，你们可以尝试自己试一下，看是否能理解完成创建，当然前面已经讲解过的命令也记得要反复练习。在任何时间有疑问或者不清楚的地方可以随时关注我，发消息与我互动！

。

。。

。。。

“圆弧”命令讲到这里已经讲解结束了，下节课精彩继续...！
