表控TPC 8-8 TDBS型 表格设置汉字显示
1、 输入端可以连接开关或光电开关、接近开关、限位开关等开关或开关量传感器作为输入控制，通过设置即可实现开关控制、开关启动、停止、位置控制、定时控制及程序控制等功能。
根据实际工作的需要通过表格设置可以实现：程序控制、顺序控制、同步控制、定时控制、手动控制、自动控制、位置控制、循环控制、单次控制、计数控制、超时报警、不到位报警等各种自动控制功能。步进电机控制可以实现长度控制、角度控制、按时间控制、方向控制、位置控制、速度控制、回原点控制等运动控制。
控制器面板上设有发光管指示灯，输入端有8路指示灯，输出端设有8路指示灯，便于在调试及运行过程中观察当前工作状态。
以下是以TPC8-8TD实物接线图为例，说明接线原理，可供参考：
2、 每路输出端具有24V/0.3A的输出能力，可以直接驱动24V的电磁阀，每行程序设有两个定时器，定时范围：0-200小时，每档间隔0.05秒（50毫秒）。在应用中根据所需的控制功能，设置程序控制定时器的各项功能，能够快速实现所需的应用功能，达到程序控制步进电机和设备目的。
1、输入输出路数：TPC8-8TDS型8路输入/8路输出
2、步进电机路数：控制2路步进电机，占用2路或4路输出端，脉冲+方向控制方式，不用脉冲输出时可作为普通输出控制电磁阀等负载。
3、光电隔离：全部输入和输出光电隔离，内部电源电磁隔离
4、供电电源：直流24V/2A(强烈推荐使用开关电源)
5、输出方式：NPN型晶体管集电极开路输出，输出有效：导通，输出无效：开路
6、输出电压：连接负载情况下，输出有效时：接近0V；输出无效时：24V
7、输入电压：0-24V范围内的开关量信号
8、输入控制：低电平有效或开关对地闭合有效
9、设置行数：功能设置行数≥60行
10、下载接口：USB接口
11、外形尺寸：145mmX90mmX40
1、表格设置、无需编程，人人都可以使用。
2、操作便捷、简单实用，易于普及推广应用。
3、提供为用户编制示例功能的服务，供应用中参考、学习或修改、调试。
4、安装方便，具有安装固定孔和导轨固定两种方式。
5、多种型号可选的多路开关量输入、输出控制功能。
6、具有设置灵活的定时和程序控制功能。
7、具有各种输入开关控制及开关量传感器控制功能。
8、具有时钟控制功能（可选配时钟模块）。
9、具有两路脉冲输出步进电机控制功能。
10、具有输入信号及程序行的计数功能。
11、具有输入及程序行控制的停止全部输出功能。
12、具有可选的输入开关控制的暂停功能。
13、具有可选的输入开关控制的单步功能
14、USB接口下载数据，无需安装驱动程序。

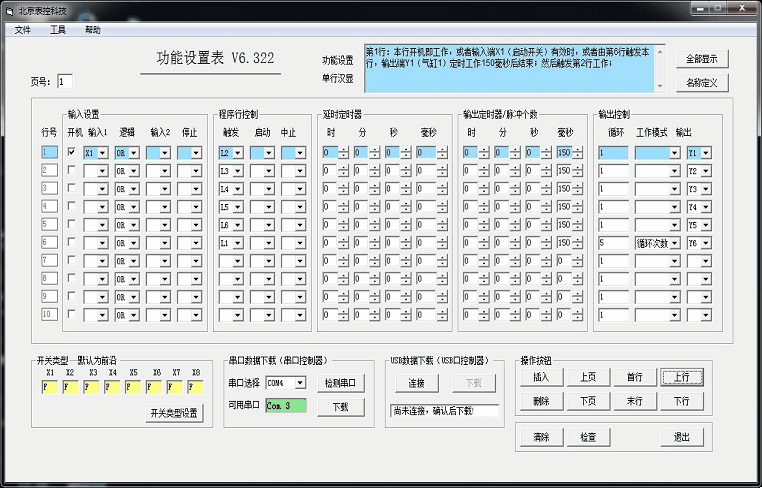

2、 使用时首先安装功能设置表软件（本店赠送），新版本的功能设置表，采用表格设置汉字显示的方式，设置所需功能，简单的设备控制功能几分钟就可以设置完毕。下图是控制器的功能设置表，包括输入设置、逻辑关系设置、输出设置、延时设置、输出定时设置、循环设置、程序行控制的设置等，设置功能一目了然。
USB接口的控制器直接使用USB口下载，不用安装驱动程序，电脑系统自动识别。打开功能设置表软件后，连接好USB数据线，打开24V开关电源给控制器供电，用鼠标点击“连接”按钮，显示绿色的“ 连接成功，可以下载数据！”提示，点击“下载”按钮下载设置的功能数据到控制器中，即可脱离电脑独立运行了。
下图的功能设置表，在功能设置中以汉字显示当前行的设置功能。
3、 下图是自动生成的汉字显示全部设置功能的窗口：

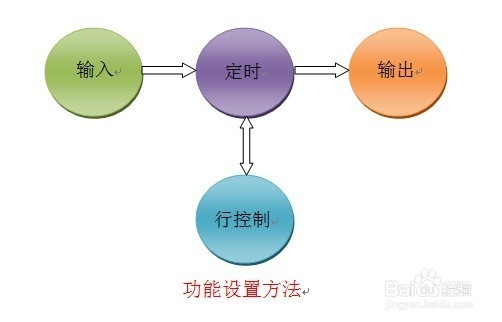

1、 1、每行一个动作：设置开机启动或选择输入端X，设置定时时间，选择输出端Y。这样设置产生一个动作。
2、程序行控制：使用“触发”或“启动”设置下一个动作的转移到哪里的行号；
3、设置停止功能：在“停止”项选择停止的输入端或行号，或者设置“中止”项，选择中止本行的行号；
注：所有功能项，需要的设置，不需要的不设置。

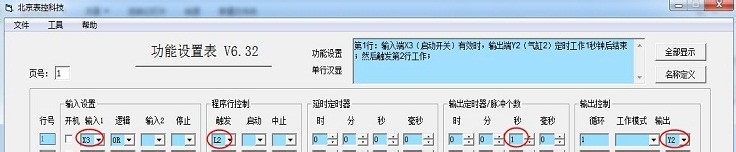

下图设置为一个动作，X3输入启动，Y2输出1秒钟，然后触发第2行。还是比较简单吧。
2、 TPC 8-8 TDS型两轴步进电机程序控制器操作应用便捷，适合不熟悉编程的人员用于设备控制之用。除了步进电机控制还可以作为通用控制器使用，可以实现下述的各种基本功能及应用领域。
1、 通过设置能够实现：步进电机控制器、程序控制定时器、顺序定时控制、 逻辑控制、点动继电器、锁存继电器、点动开关、软启动开关、自锁开关、延时开关等功能。
1、 各行业工业自动化控制，例如：步进电机控制、仪表机床控制、玻璃器皿加工控制、机械自动化控制、服装机械控制、纺织机械控制、食品机械控制、电器控制、家电控制、机械手、灯光控制、节能控制、交通控制、喷泉控制、注塑机控制、电机控制、大中小学科普及应用等自动化控制普及领域。

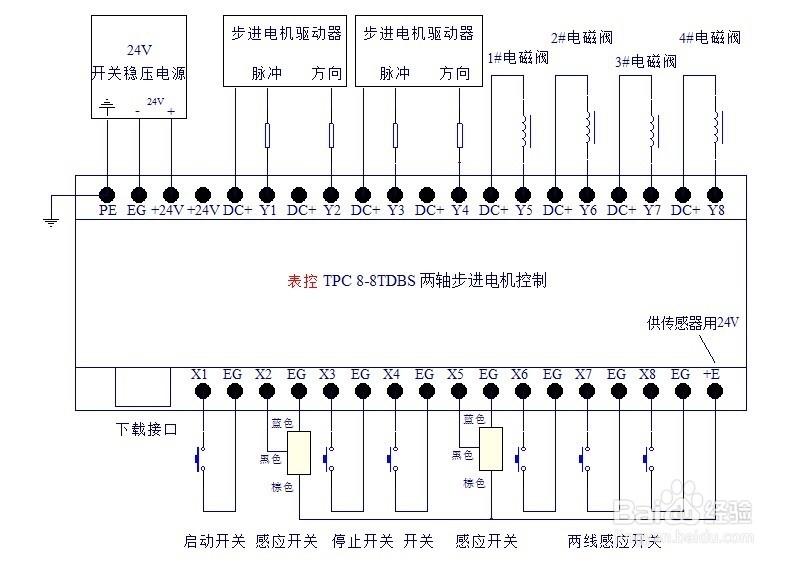

下图示出用于两轴步进电机及设备控制中的外部接线方法示意：

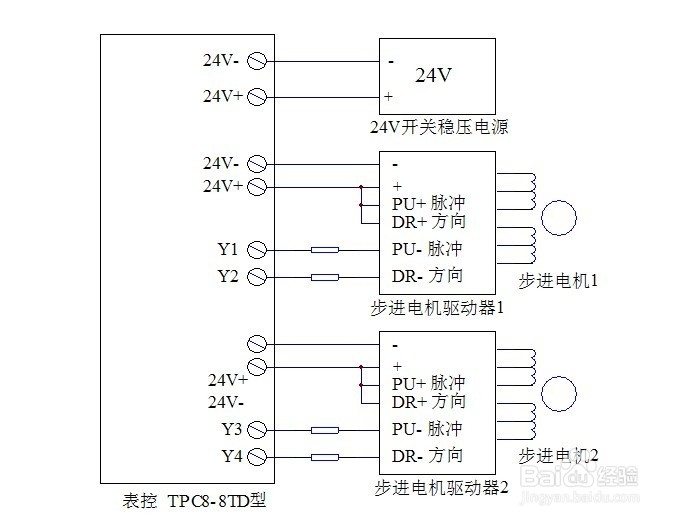

2、 两轴步进电机的接线方法可以参照下图：
