室内设计Cad标注样式设置

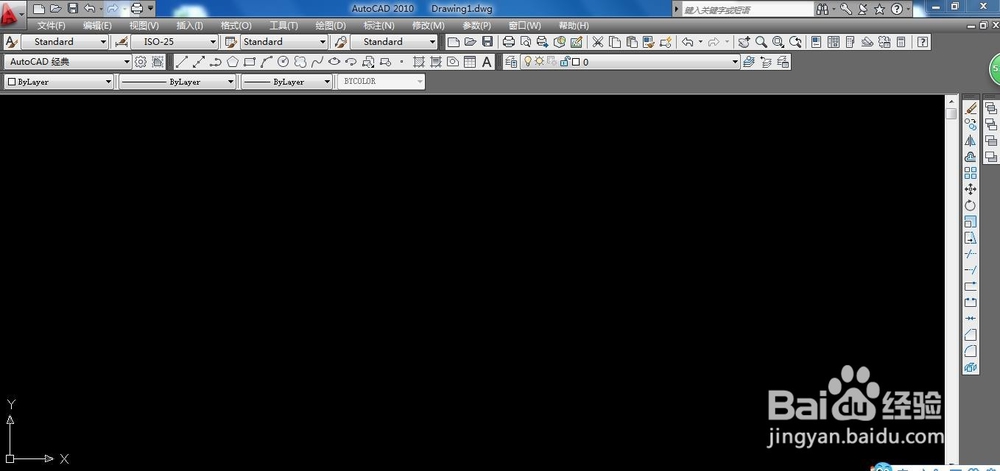

1、打开CAD软件，如图所示。

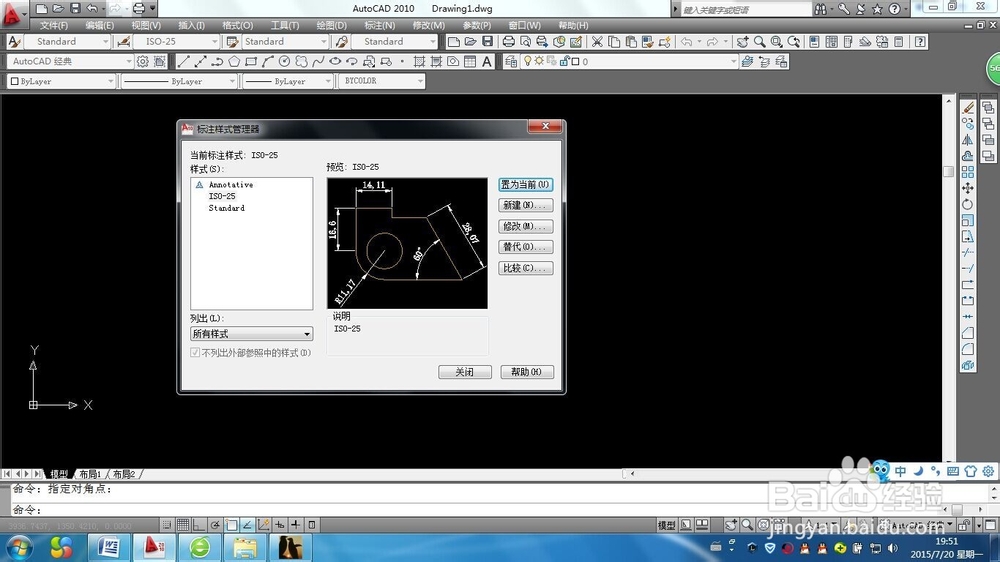

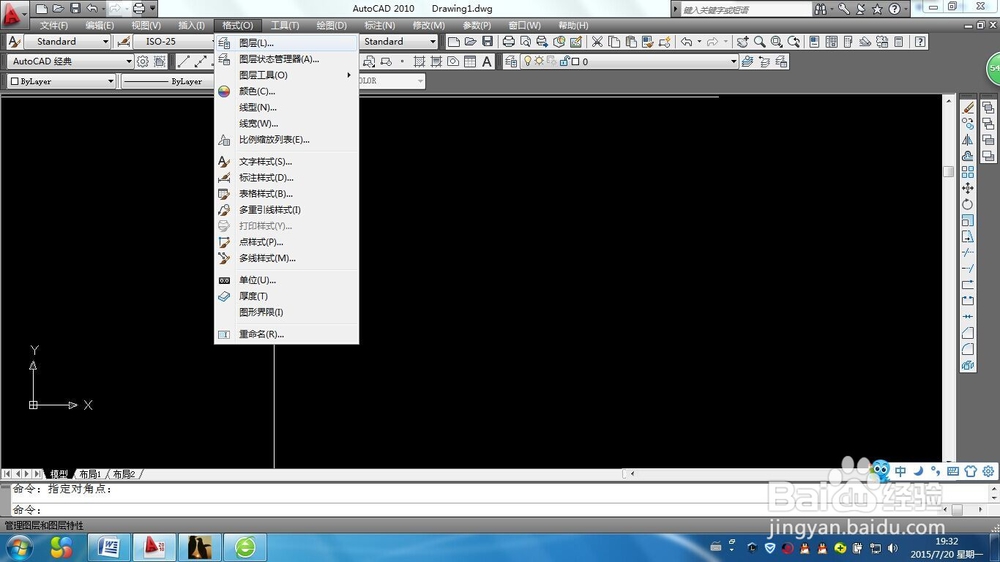

2、打开格式，看到图中的标注样式，单击。或者直接使用快捷键按钮。出现下图中的标注样式。

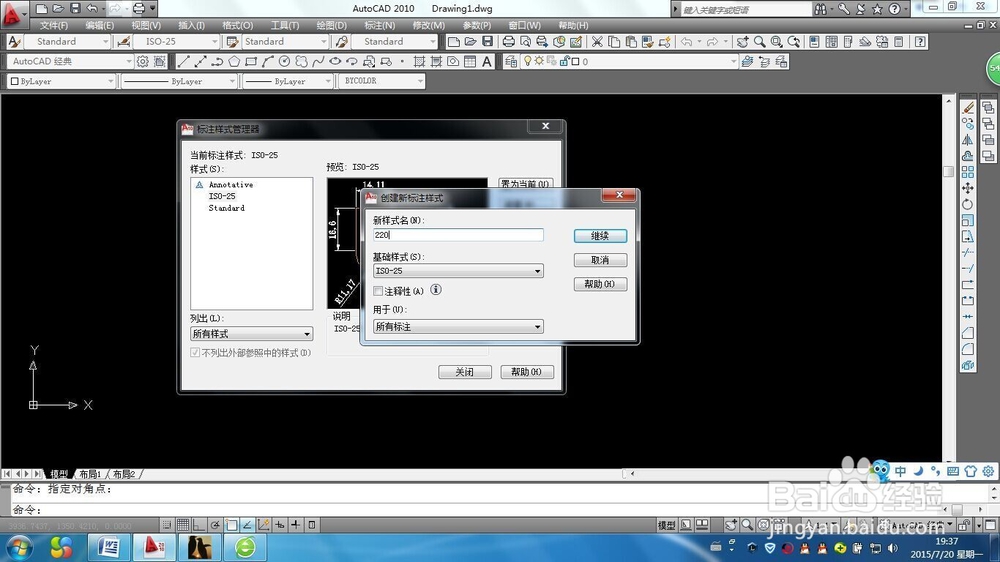

3、点击上图中的新建按钮，建立一个新的标注样式。在新样式名字下更改名字为220.点击继续按钮。

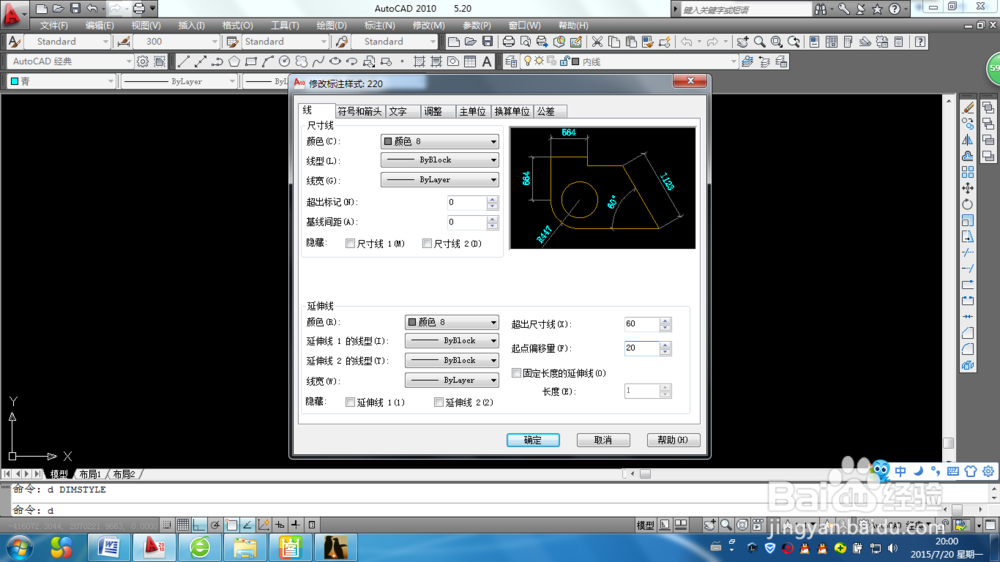

4、看到菜单栏目中的第一个选项线，分别单击尺寸线与延长线项目中的颜色长条。在下拉菜单中选折你喜欢的颜色，例如8号色。点击确定

5、右下角中的超出尺寸线调节为60，起始偏移量为20.单击符号和箭头。

6、单击符号和箭头后出现下面的菜单栏目。在前三项目中都改成建筑标注。箭头大小改为100.单击文字选项

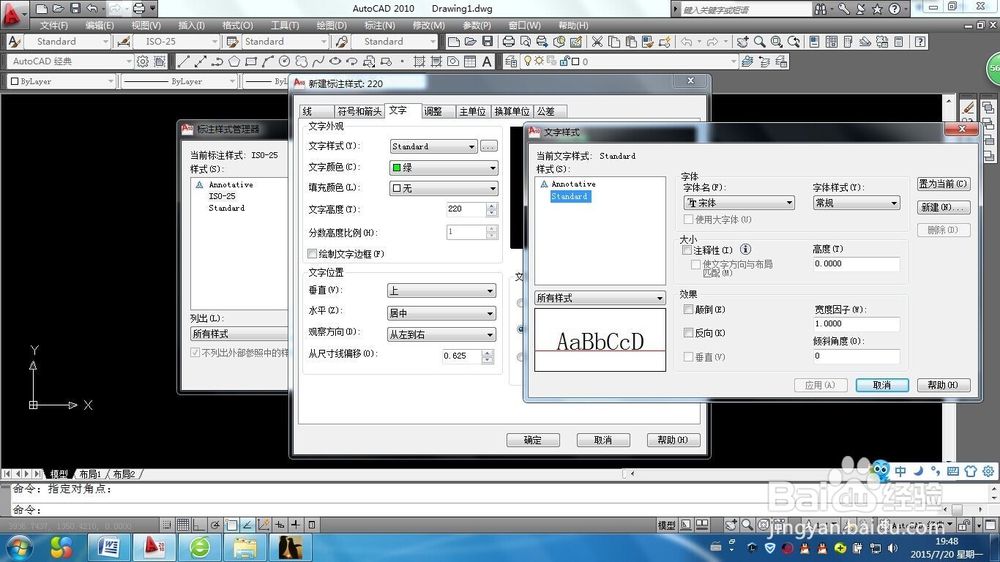

7、出现文字菜单栏目，点击文字右面的小点，出现文字样式栏目，把字体改为宋体后，单击有上角的置为当前选项。单击×关掉菜单栏目。把文字栏目中的色彩调节为你喜欢的颜色，如绿色即可，文字大小调节为220.

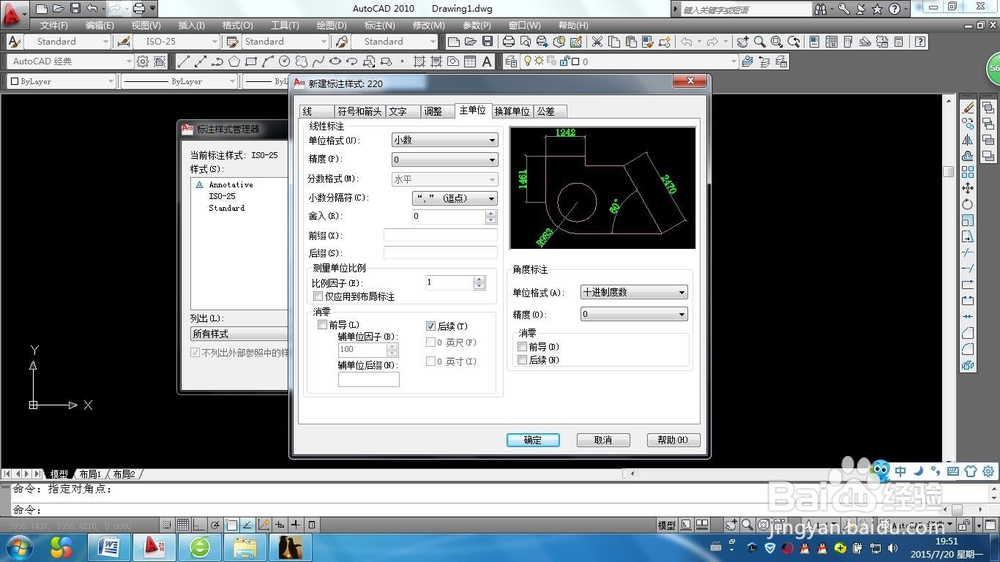

8、单击主单位，把项目中的精度改为0即可。

9、可以关掉修改栏目，在下图中单击置为当前即可完成线行的操作。用相同的方法，最好多设置几个线性。方便标注
