Revit中如何绘制结构构件（柱、梁、板）

1、首先选择“结构”选项卡中的“柱”工具，选择柱的尺寸，选择标高1，使用“高度”，输入柱的高度，点击确定就可以了，（这里的“深度”，是指结构柱由本层标高向下偏移，“高度”是指由本层标高向上偏移）

2、然后绘制完成后，如果柱高度有问题可以单击选中柱，在左侧属性栏中对其进行修改，同时点击“编辑属性”，可以复制柱新的尺寸类型，以便于其他位置的模型绘制，选中柱子时，属性栏中的“材质和装饰”里面可以对柱子的材质及色彩进行调整

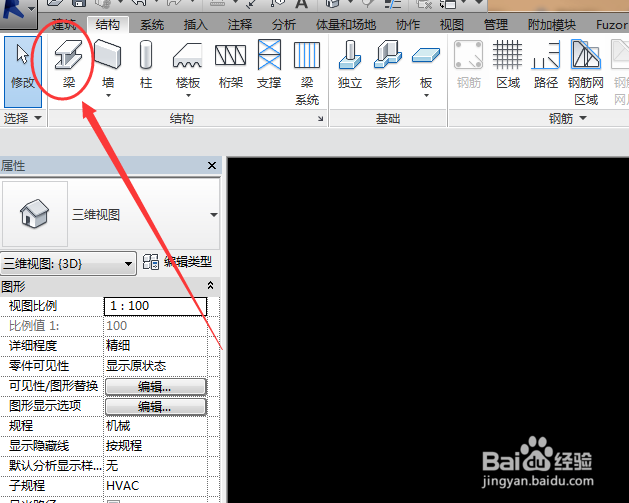

1、首先选择“结构”选项卡中的“梁”工具，点击选择梁的类型和尺寸，首先确定梁的参照平面，然后输入Z的偏移值（也就是梁的偏移高度），用途可以按照主梁或者次梁等用途填写，然后取消勾选“启用分析模型”，设置完成后开始进行绘制，依照柱修改材质的方法，梁也可以增加或者修改材质。

2、其次在实际项目中有些梁的两段高度不同，因此在绘制时。可以先绘制为水平的梁，然后单击梁，选择梁属性栏中的“起点偏移和终点偏移”，输入不同的数值便可以实现倾斜梁的绘制

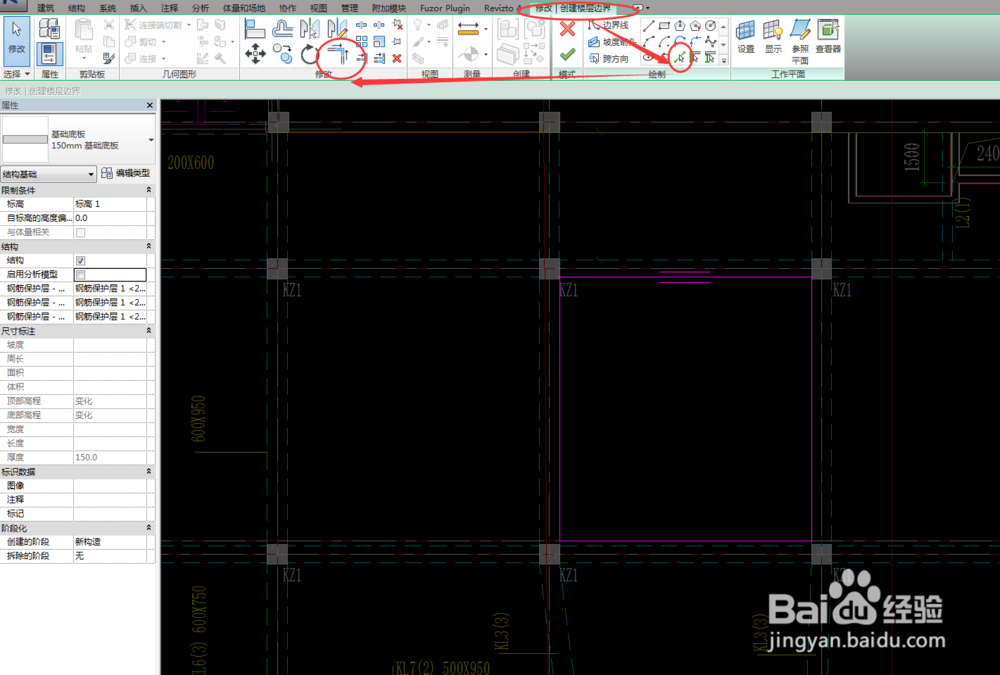

1、首先单击“结构”面板中的“楼板”工具。在“创建楼板边界”选项

卡下，“绘制”面板中，单击“拾取线”工具，拾取导入的 CAD 图纸上的边线作为楼板的边界，然后单击“编辑”面板中的“修剪”工具，使楼板边界闭合

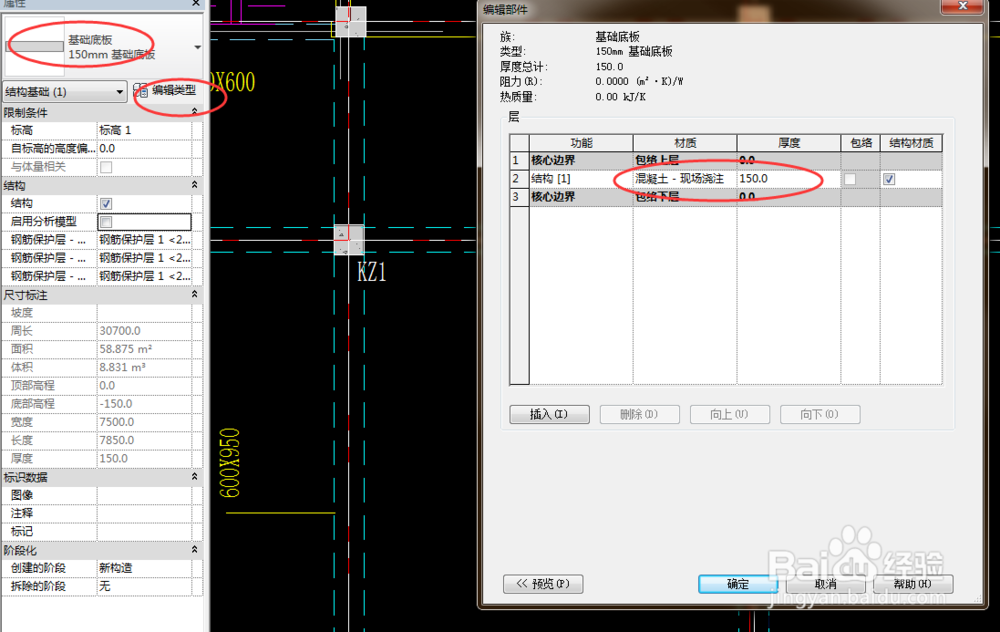

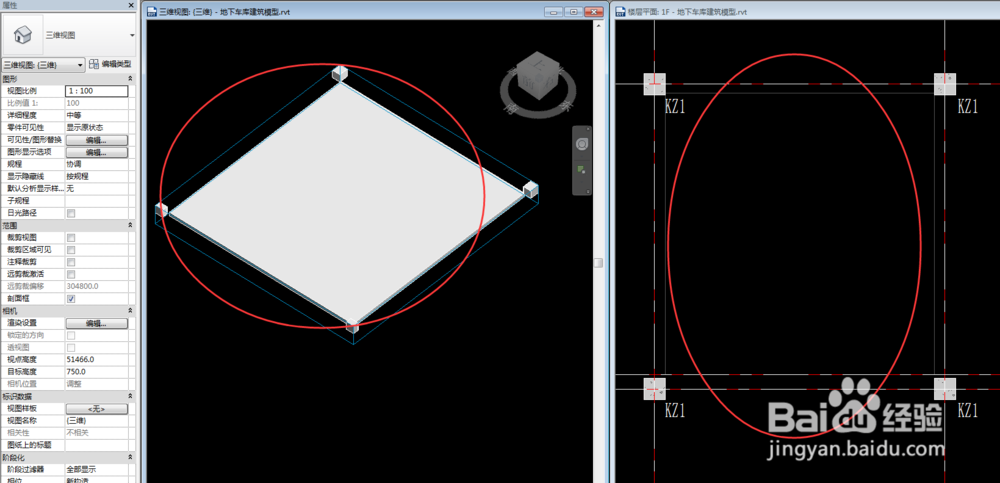

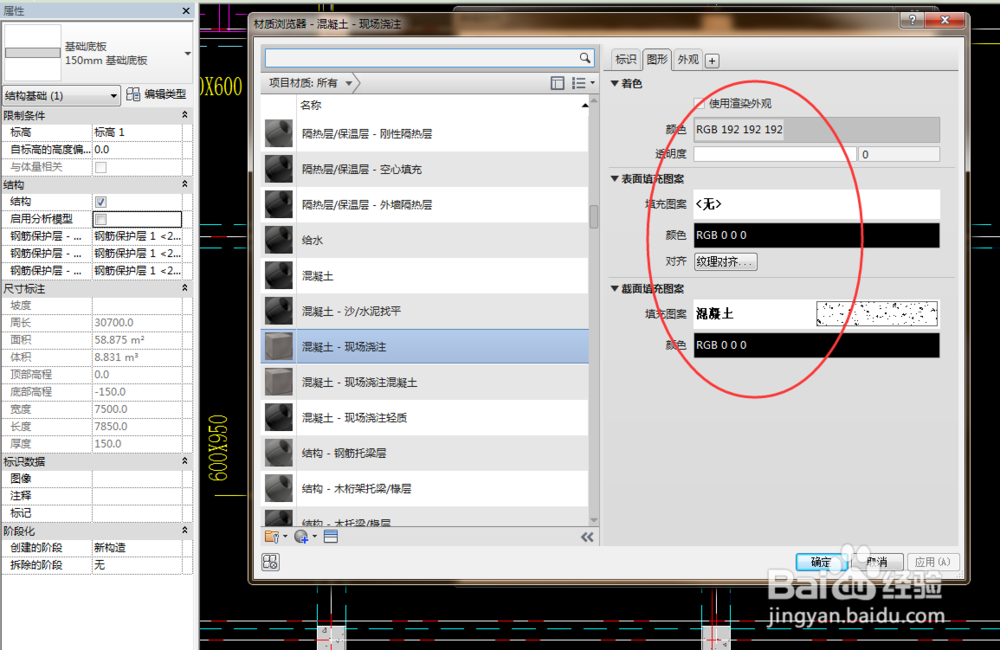

2、然后点击确定，在底板左侧的属性栏中,单击"编辑类型"工具，然后可以对结构底板的材质及厚度进行更改，设置完成后点击确定，结构底板便绘制完成了，
