solidworks如何绘制多孔椭圆形凸台

1、第一步，打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2、第二步，利用草图工具-矩形，绘制一个椭圆，X=120mm,Y=80mm;

3、第三步，然后在椭圆的长半轴上绘制两个小圆，半径为15mm,短半轴也绘制两个小圆，半径为10mm；

4、第四步，利用拉伸凸台/基体命令，拉伸深度设置为10mm，

5、第五步，点击右上角的绿色对勾，即可完成绘制；

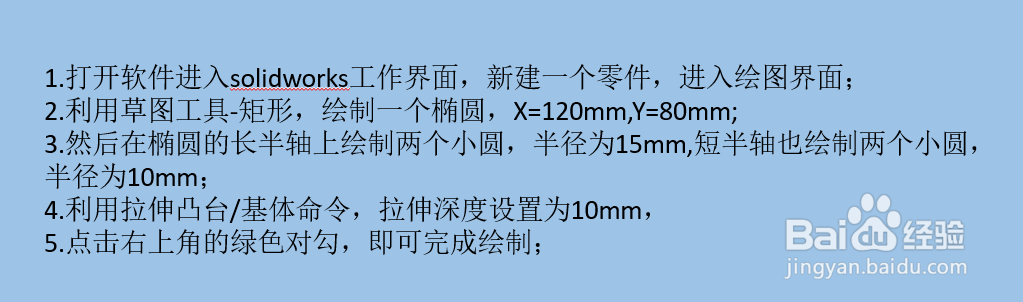

1、打开软件进入solidworks工作界面，新建一个零件，进入绘图界面；

2.利用草图工具-矩形，绘制一个椭圆，X=120mm,Y=80mm;

3.然后在椭圆的长半轴上绘制两个小圆，半径为15mm,短半轴也绘制两个小圆，半径为10mm；

4.利用拉伸凸台/基体命令，拉伸深度设置为10mm，

5.点击右上角的绿色对勾，即可完成绘制；
