Solidworks中eDrawings的简单使用方法

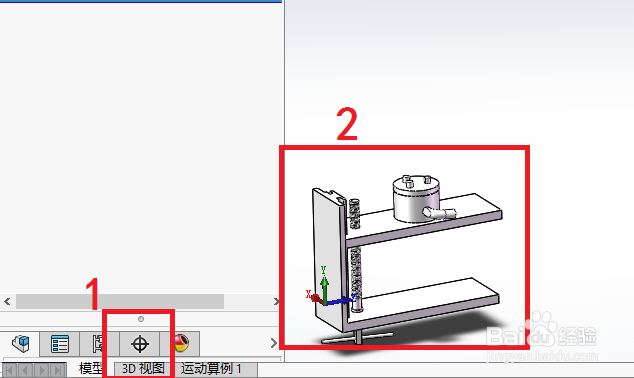

1、首先，我假设大家的Solidworks都已经安装了eDrawings插件。我们需要一个模型（最好是装配体）（红框2），然后点击左下角的3D视图（红框1）。

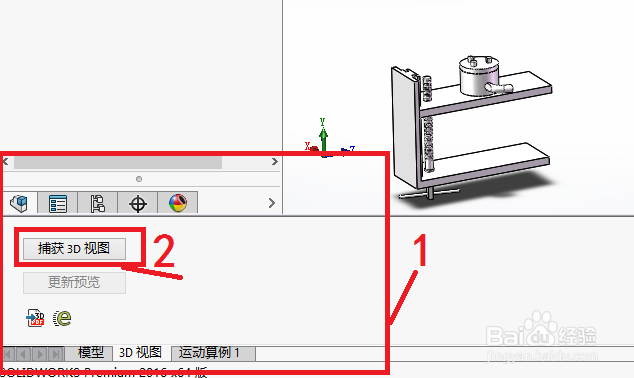

2、这是就弹出3D视图的窗口（红框1），我们点击捕获3D视图（红框2）。

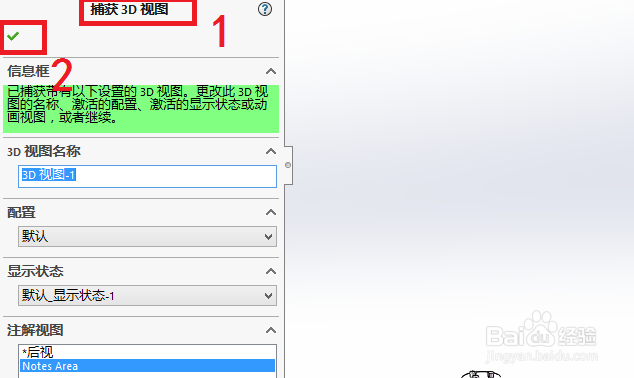

3、此时软件的左侧会弹出3D捕获视图的创建窗口（红框1），

我们点击绿色的对号（红框2）。

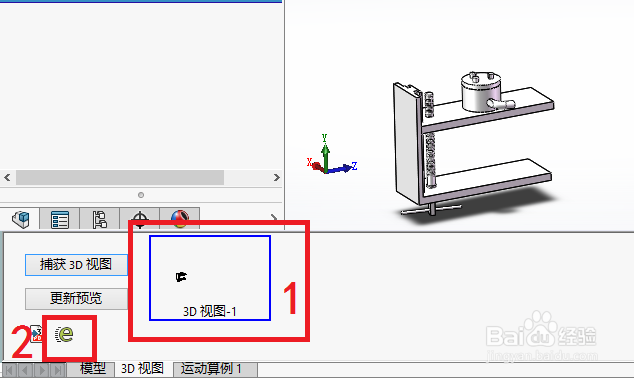

4、然后在软件下方的3D视图界面会多出一个3D视图图片（红框1），

然后我们点击eDrawings的图标（红框2）。

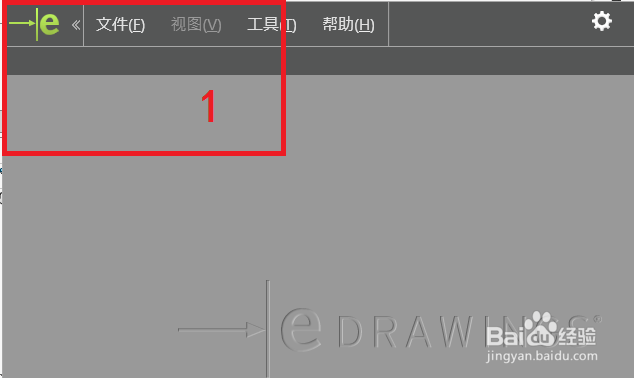

5、此时可能要等5秒左右的时间，

eDrawings的插件界面才会缓缓打开（红框1）。

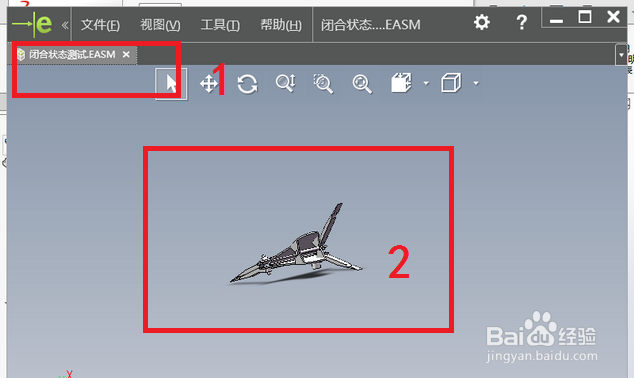

6、因为电脑配置的问题，eDrawings可能要等15秒左右才能正确上传好我们刚刚捕获的3D视图文件。eDrawings读图期间请等待，不要操作软件。15秒后该easm文件（红框1）就会打开（红框2）。

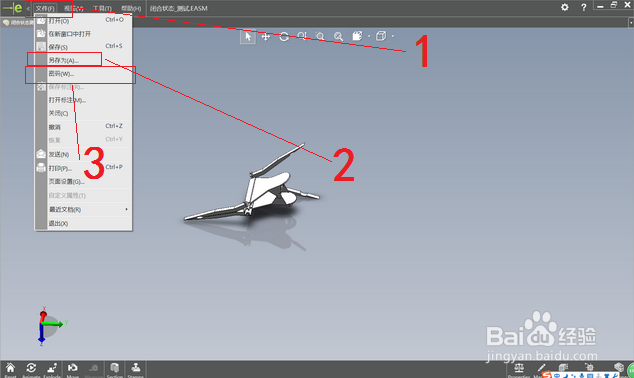

7、点击工具栏中的文件（红框1），在下拉菜单中找到另存为（红框2）和紧挨着的密码（红框3）。

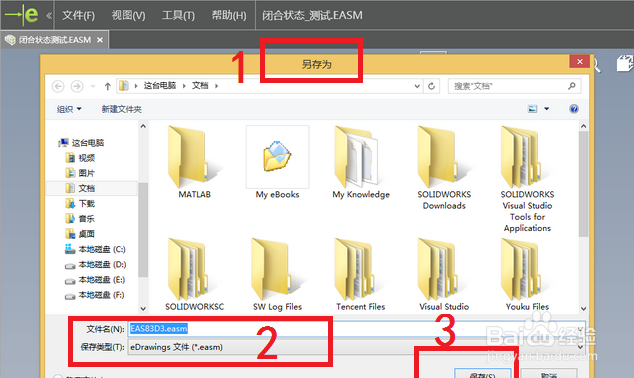

8、当我们点击另存为选项时，会有一个弹窗：另存为（红框1），然后为文件命名（红框2），最后点击保存(红框3)。

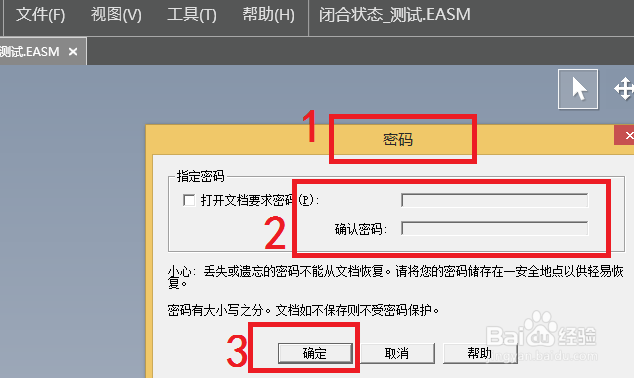

9、在第七步，如果我们选择密码，则会弹出一个窗口：密码（红框1），

然后输入密码（红框2），最后点击确定（红框3），就可以完成对easm文件的加密。

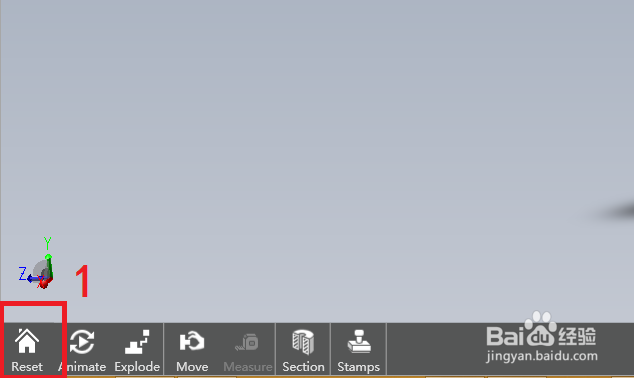

10、eDrawings插件下方的快捷栏第一个快捷按钮：Reset（红框1）。当我们点击reset表示恢复原样。当我们对捕获的3D视图做了某些改动后，reset是很有效的恢复。如果没有做任何操作，reset不起作用。

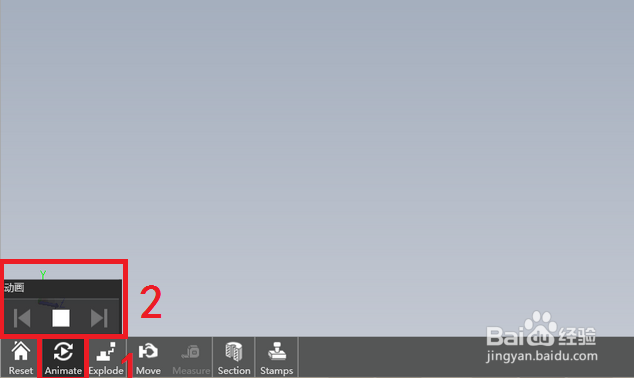

11、挨着reset的是Animate，我们点击Animate（红框1），

会弹出他的操作键（红框2），我们点击中间的按钮，3D视图就会自动按照不同观察视角播放，让我们方便看捕获的模型。

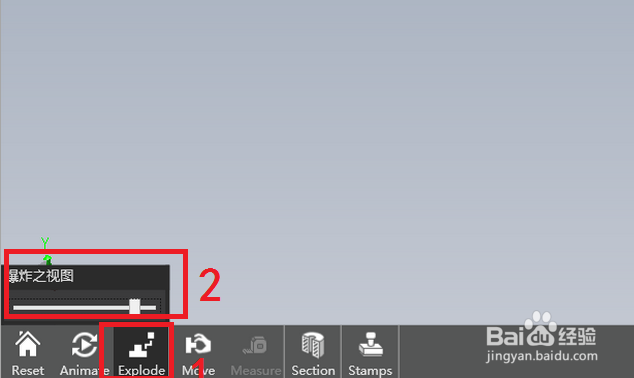

12、挨着Animate的是Explode（红框1），这是eDrawings插件的一大卖点。点击Explode后，捕获的3D模型（装配体）会自动转变成爆炸图模式。我们也可以通过划钮调节零件爆炸的距离（红框2）。

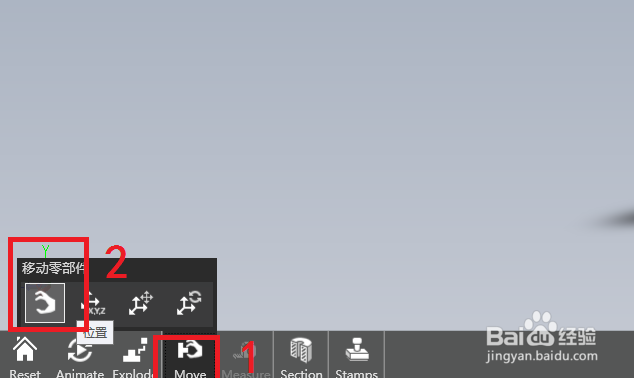

13、挨着Explode的是Move（红框1），点击Move后会出现它的界面，

我们选择手型按钮（红框2），该按钮强大之处是无视装配体的配合关系，直接可以移动装配体中的任何零件。

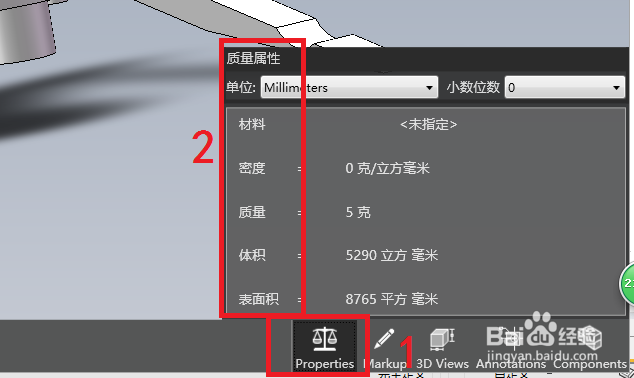

14、在eDrawings的右下角也有几个快捷按钮，

第一个是：Properities（红框1）。

点击后我们可以对装配体的质量属性进行自动计算（红框2），

包括：质量、表面积、密度、体积等。

15、因为Markup、3Dviewers、Anotation对于新手来说用的较少，这里不再作介绍。

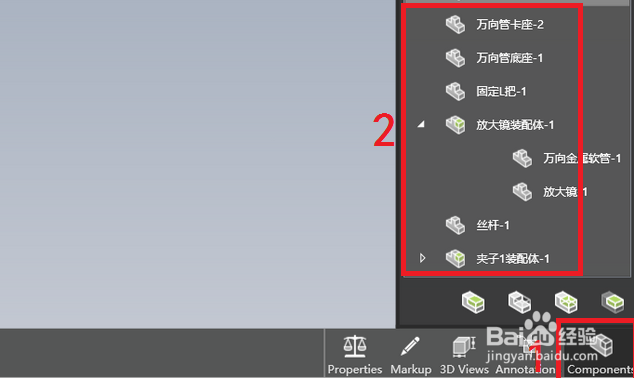

16、最后我介绍最后一个快捷按钮：Components（红框1），

我们点开后就是装配体的设计树（包括装配体、零件以及它们之间的附属关系）（红框2）。如下图所示：
