家庭组网方案及布线

1、1. 制作双绞线



如果要组建双机直联的局域网，则必须制作一条交叉双绞线，用于直接连接两台计算机的网卡。而如果采用宽带SOHO路由器或桌面交换机进行组网，则只需制作几条直通双绞线即可。所制作的双绞线不宜过长或过短，根据计算机的位置和布线规划留出50cm左右的余量即可。

2、2. 布线



在布线方面，应该本着美观、实用的原则进行。用户既可以用线槽将双绞线固定到墙壁上，也可以使用线槽或PVC管固定到地板上。

3、3. 连接设备



根据网络组建类型，设备的连接方式主要包括三种情况。



（1）双机直联

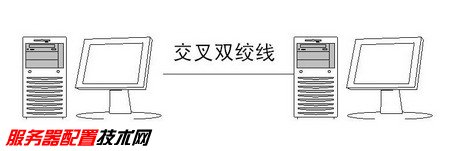

这是最简单的连接方式，使用交叉双绞线直接将两台计算机的网卡相连，或使用串口、并口或USB双机直联线将两台计算机的串口、并口或USB口相连，如图2008112804所示。



图2008112804 双机直联示意图



（2）连接宽带路由器

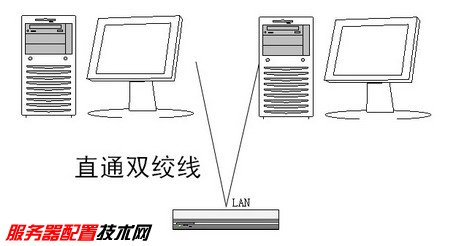

使用直通双绞线将计算机网卡和宽带路由器的LAN口进行连接，组建微型星型局域网，如图2008112805所示。



图2008112805 连接宽带路由器



（3）连接ADSL Modem

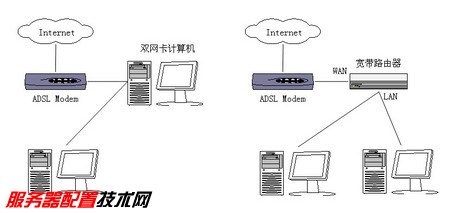

ADSL Modem是实现ADSL虚拟拨号上网的必备设备，一般由电信部门提供。用户需要使用直通线将ADSL Modem与双网卡计算机中的其中一张网卡相连，或使用直通线将ADSL Modem与宽带路由器的WAN口相连，如图2008112806所示。



图2008112806 连接ADSL Modem



上述三种连接方式包括了组建家庭局域网并实现共享上网的大多数情况，用户可以根据实际情况选择适合自己的方式。
