ProE4.0螺纹收尾方法

工具/原料

ProE 4.0野火版

待创建有收尾效果的螺纹

步骤/方法

 打开待创建有收尾效果的螺纹，我们将在瓶口部分添加具有收尾效果的螺纹

选择【插入】菜单下的【螺旋扫描】，选择【伸出项】

打开螺旋扫描对话框，保留默认的螺旋扫描选项，点击【完成】

选择并定义【扫引轨迹】，草绘如下图所示扫引轨迹

选择【螺距】并点击【定义】，输入4.0作为螺旋扫描的螺距

选择并定义【截面】，在草绘中草绘如下螺纹的截面草绘。

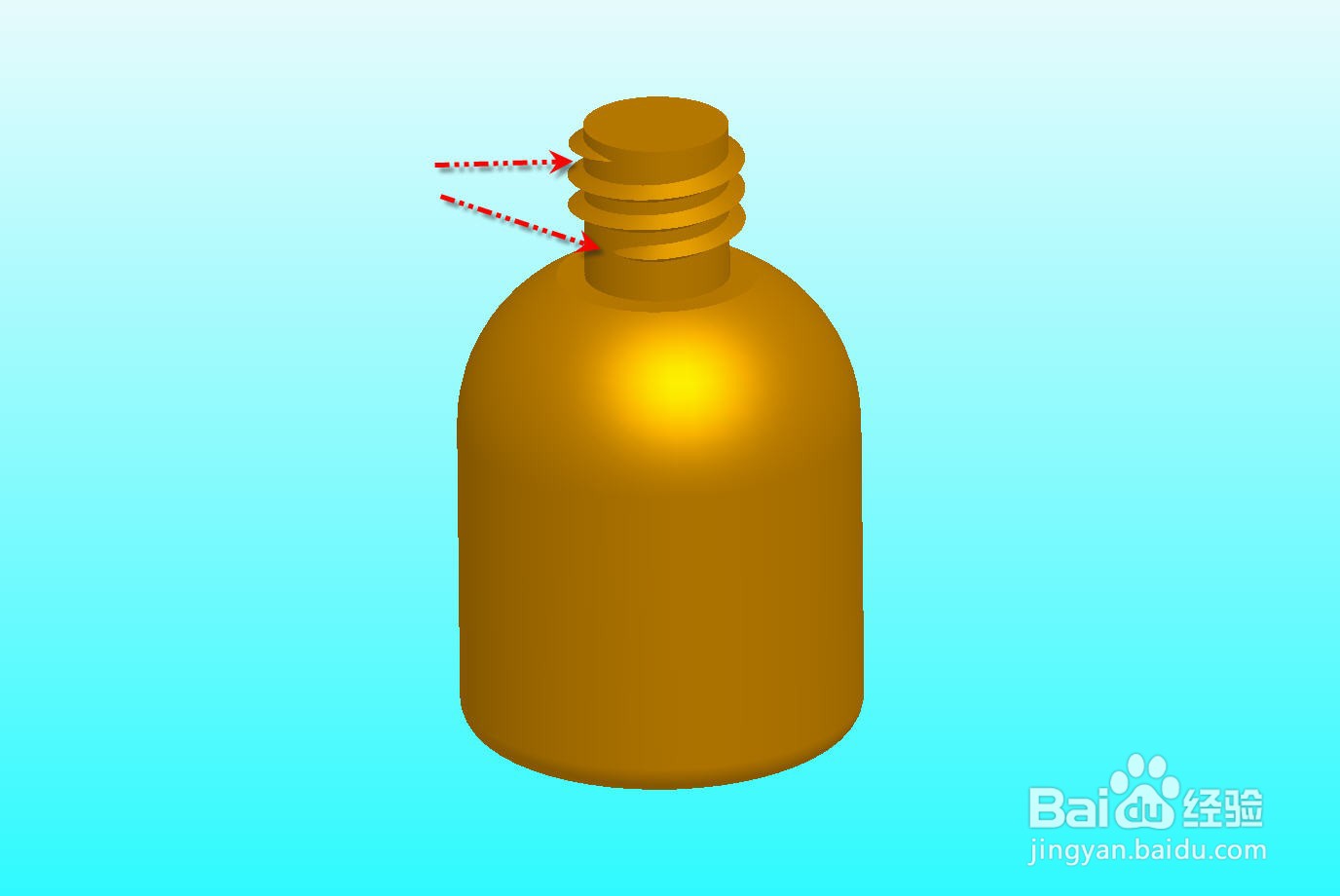

点击【确定】关闭对话框完成螺旋扫描，得到的具有收尾效果的螺纹如下图所示。

注意事项

通过螺旋扫描的扫引轨迹来控制螺纹的收尾是螺纹收尾最简便的处理方法

通过螺旋扫描处理的螺旋收尾方法也可以适用于于凹螺旋形状。
