SolidWorks如何通过自顶向下设计电脑机箱3？

1、打开SolidWorks，新建一个装配体文件。

2、插入电脑机箱的总体骨架，在开始装配体对话框中单击“确定”按钮，使插入模型的原点与装配体原点重合，如图所示。

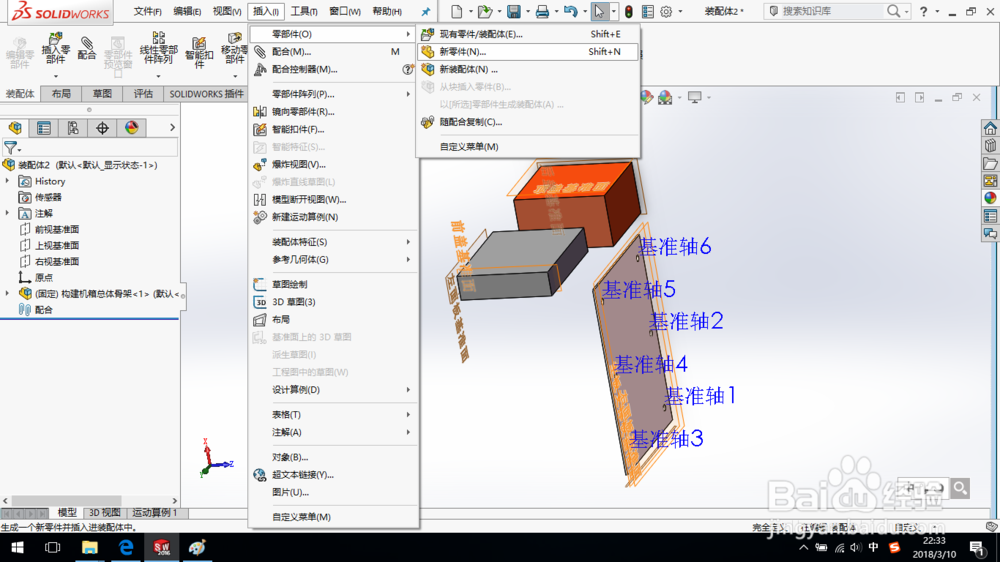

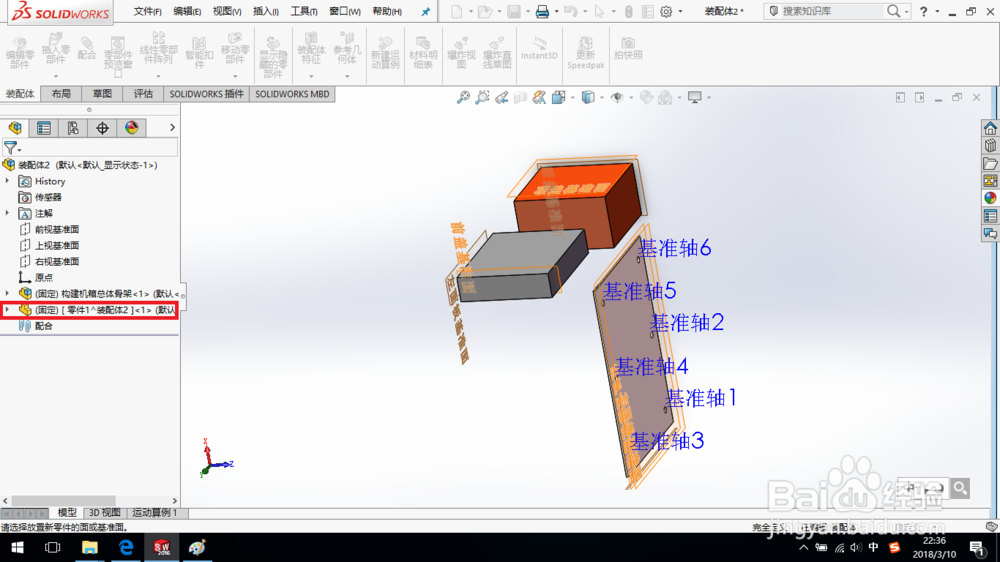

1、在装配体模型中，单击“插入—零部件—新零件”命令。在绘图界面空白处放置新零件。

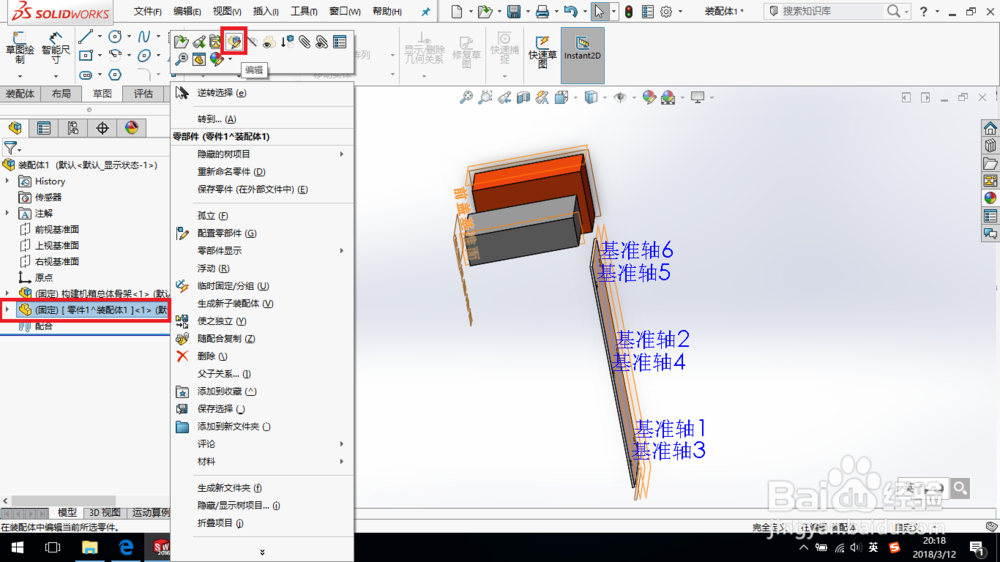

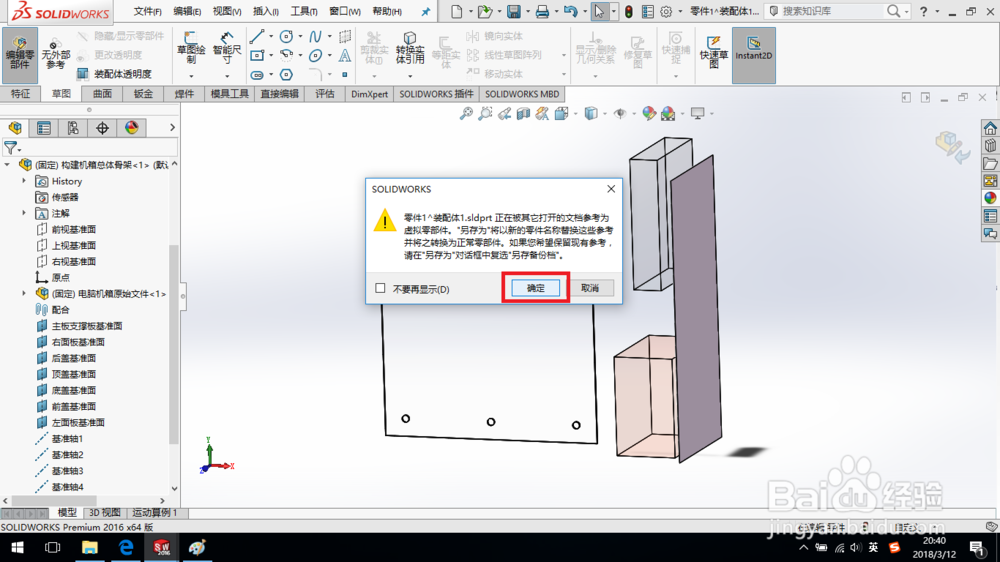

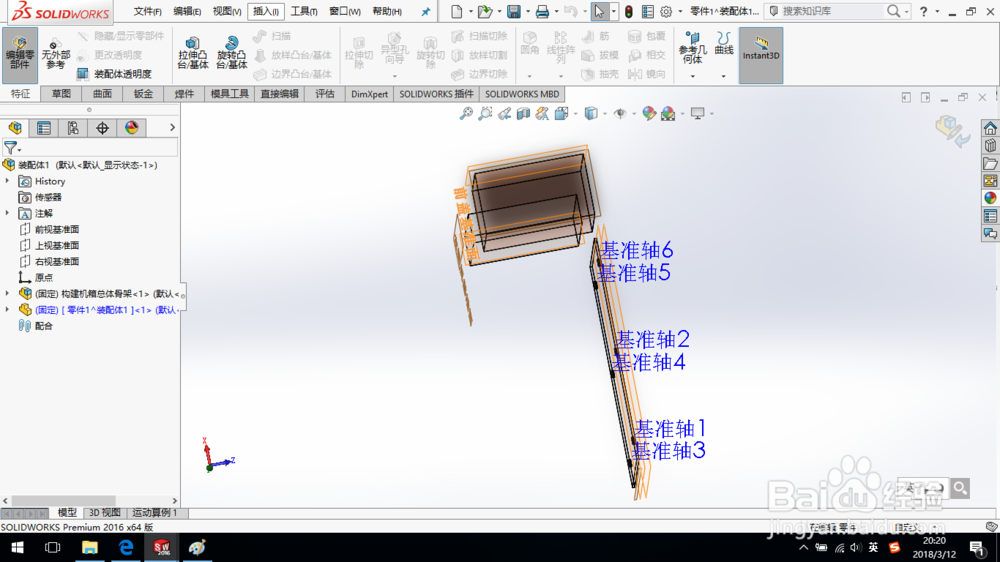

2、右击新零件，单击“编辑”。进入编辑环境，如图。

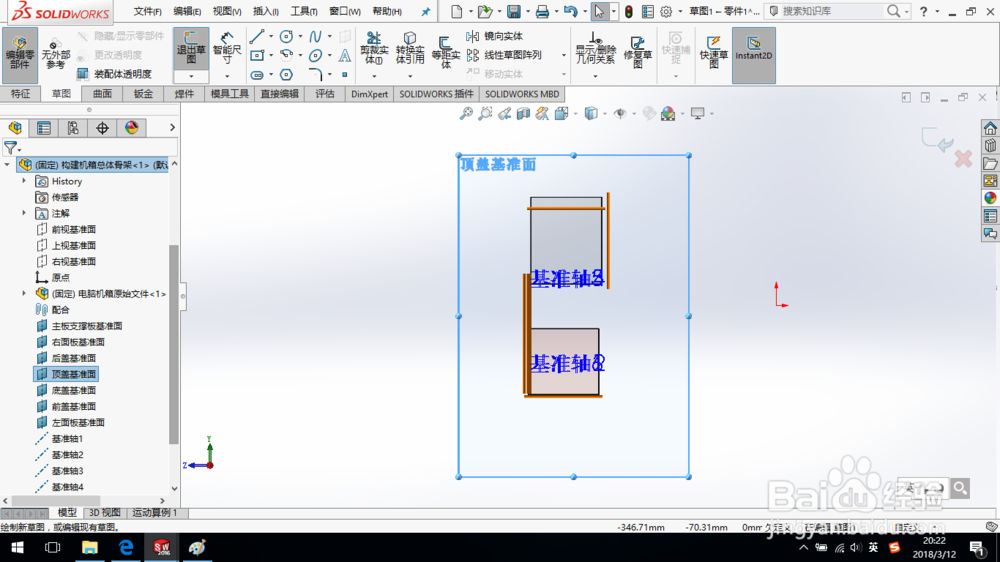

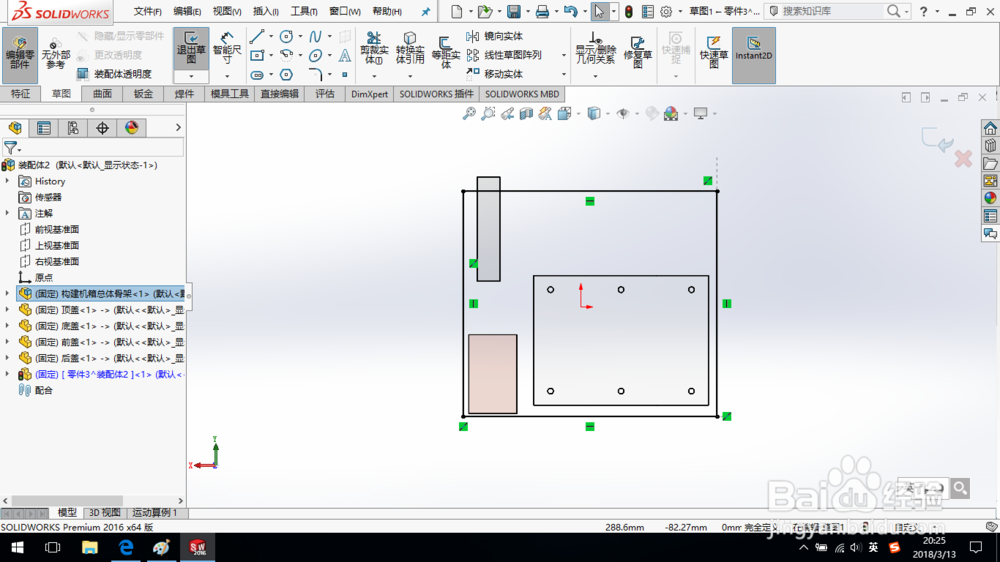

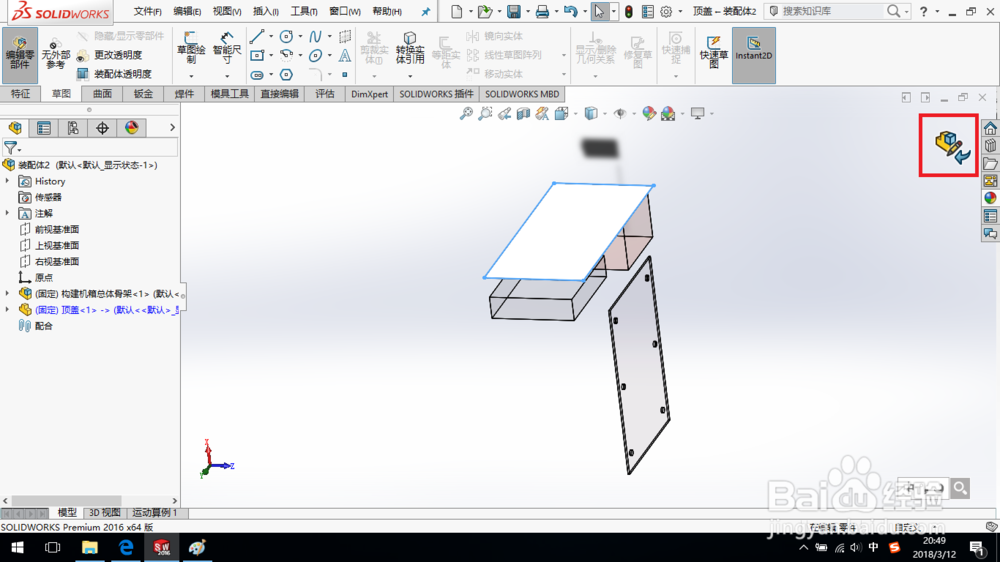

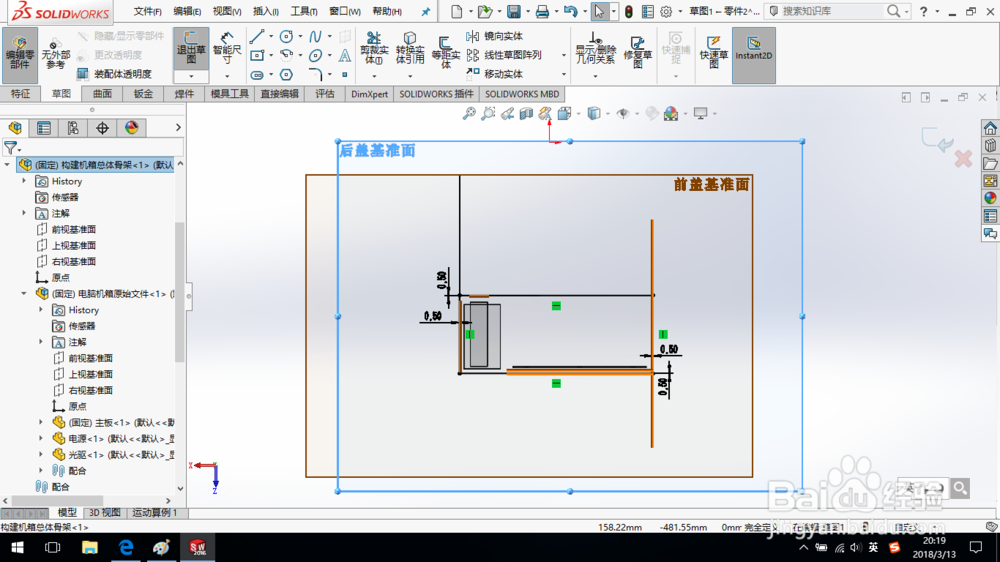

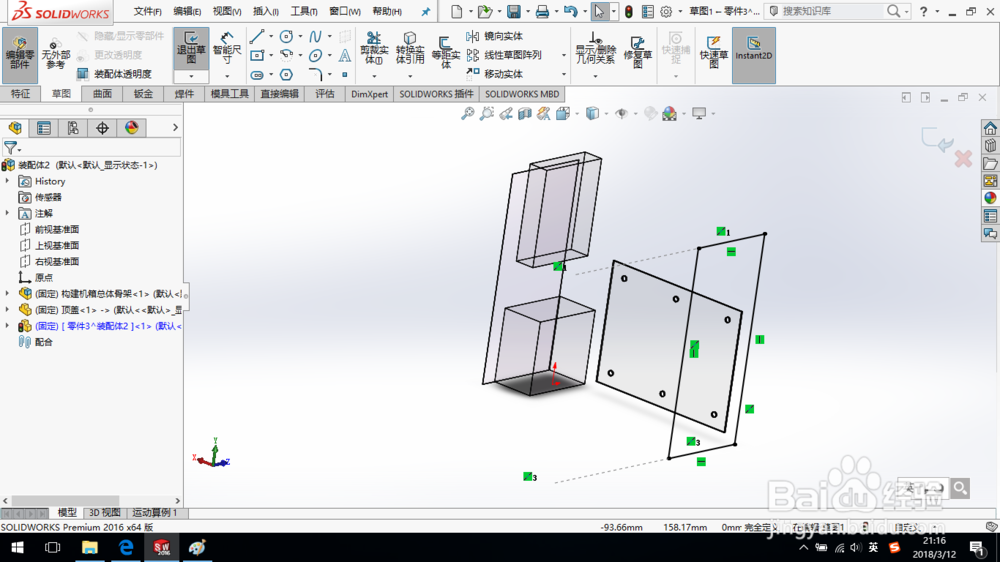

3、正视于顶盖基准面，并在顶盖基准面上绘制草图。

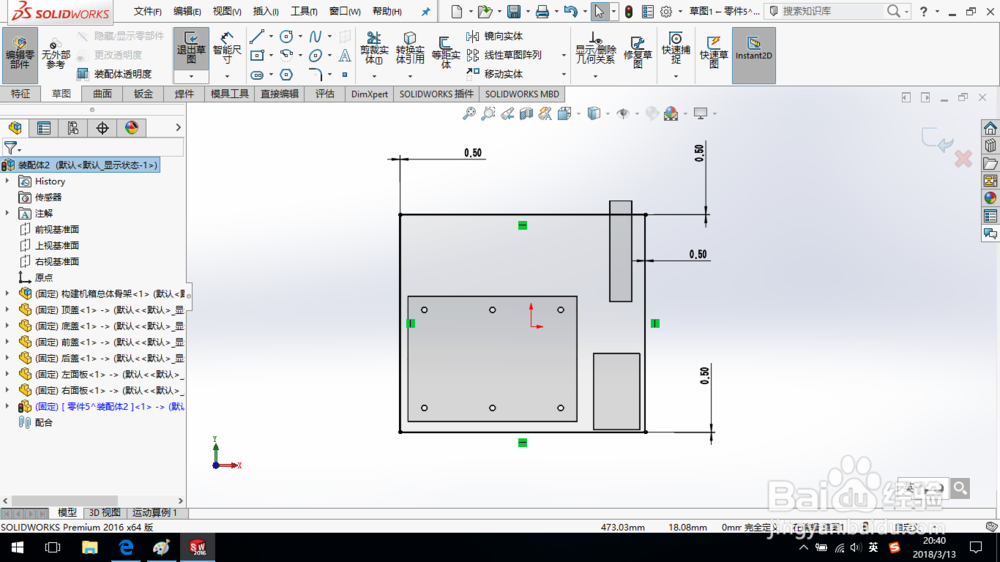

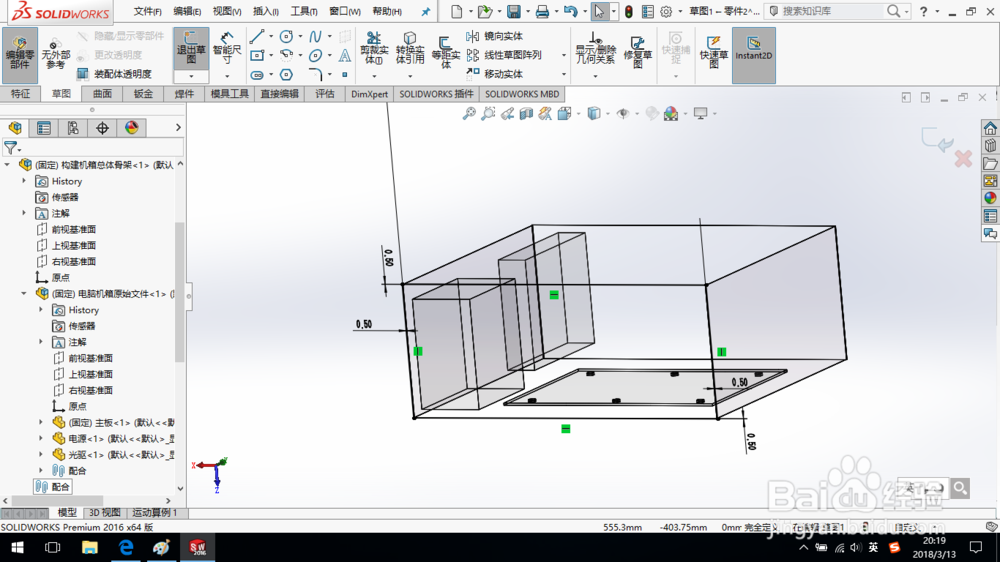

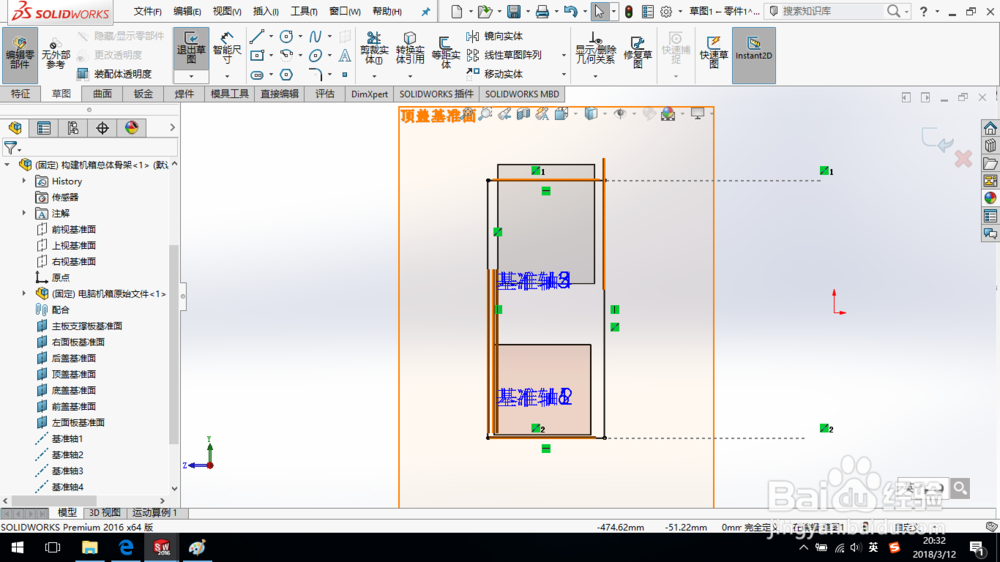

绘制具有如图所示几何关系的草图。

4、单击“插入—钣金—基体法兰”命令。

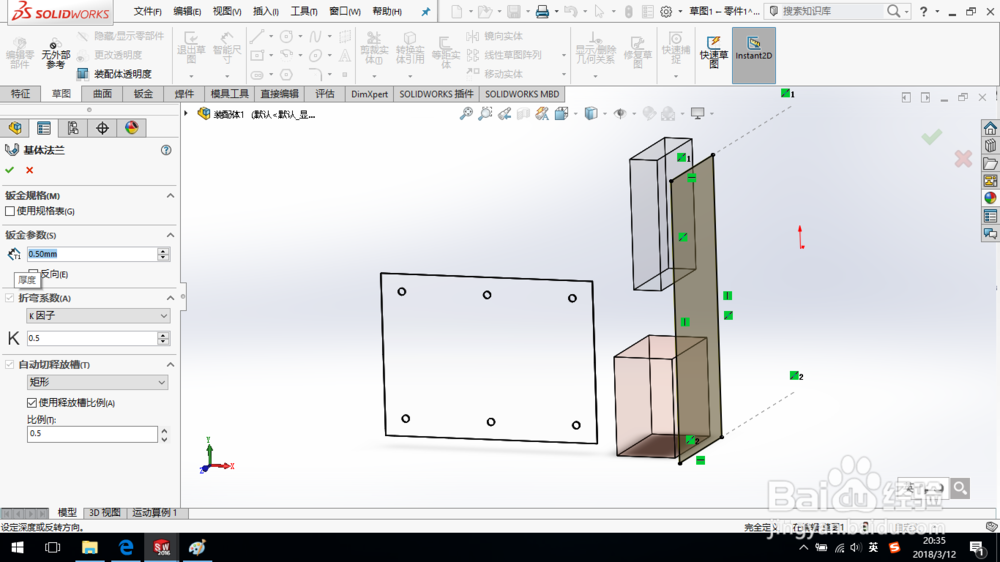

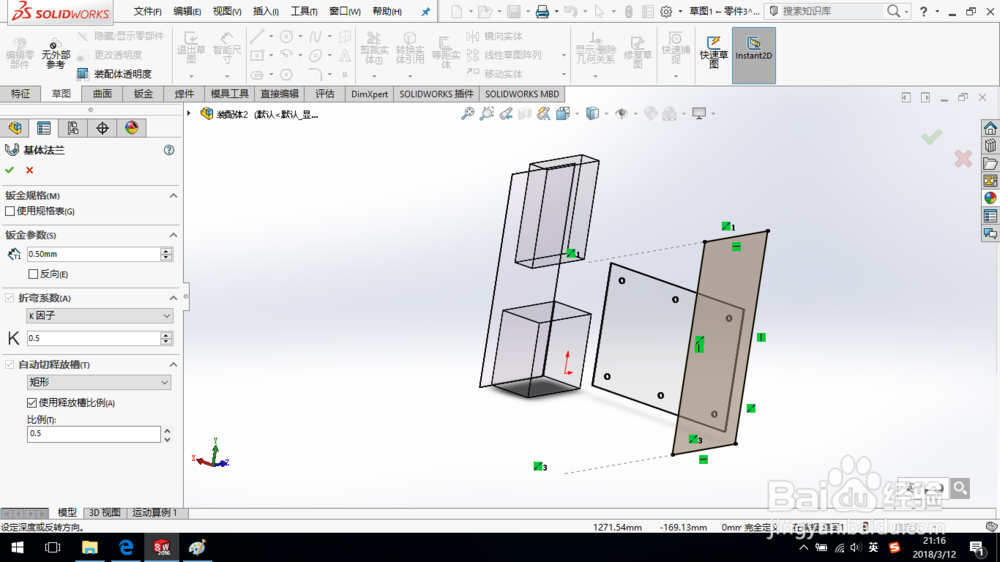

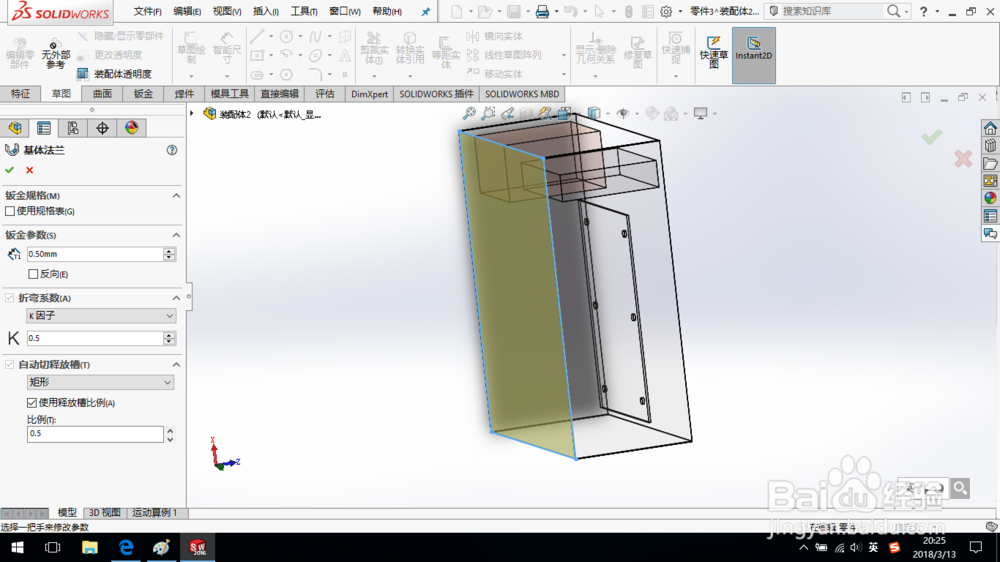

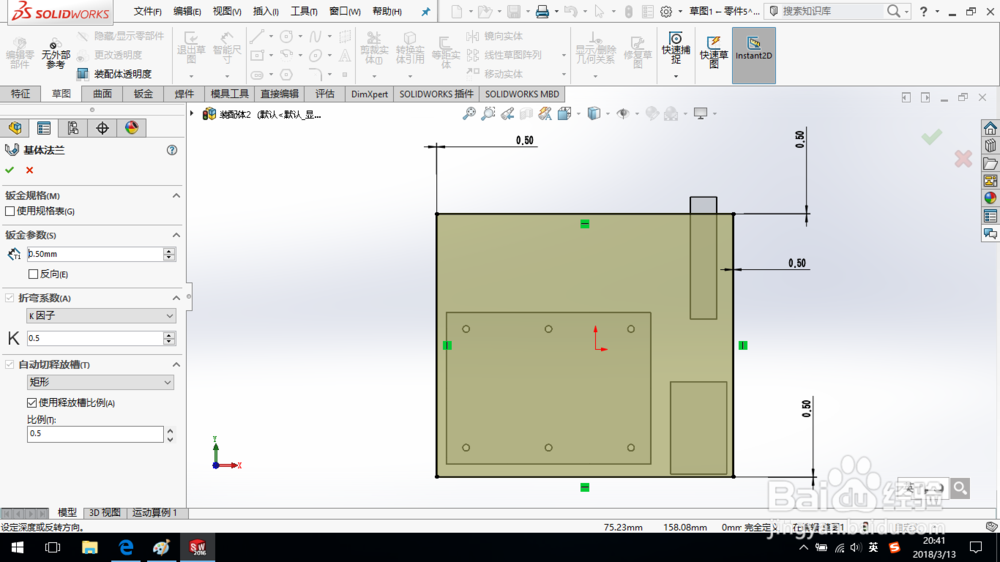

在弹出的基体法兰对话框中设置钣金厚度“0.5 mm”，K因子为“0.5”，单击确定。

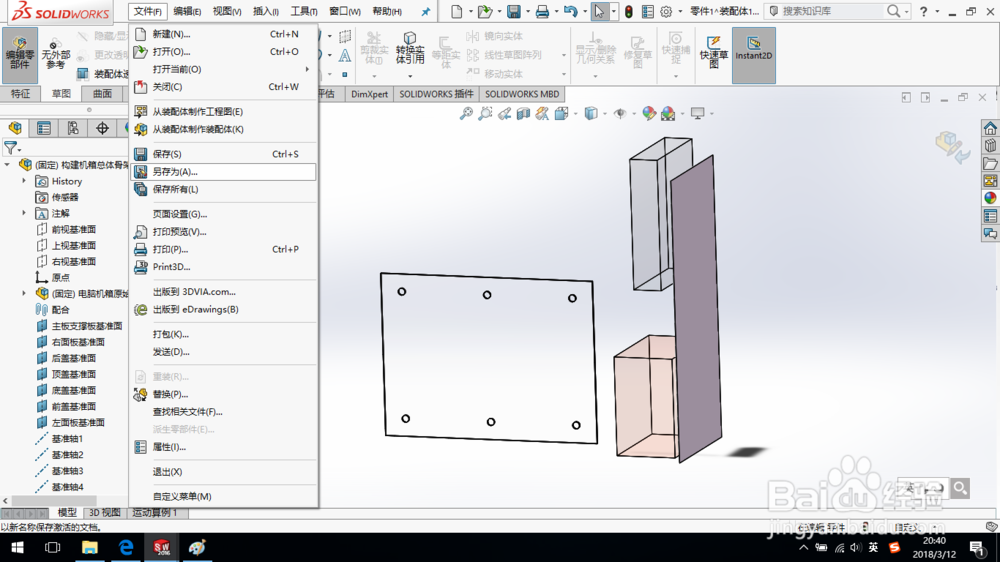

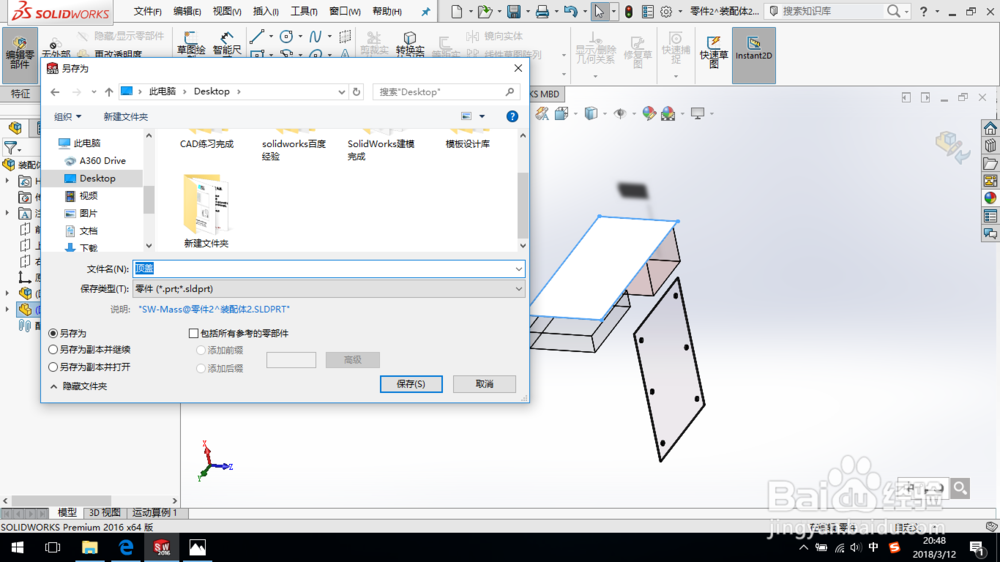

5、另存新零件，将其命名为“顶盖”。

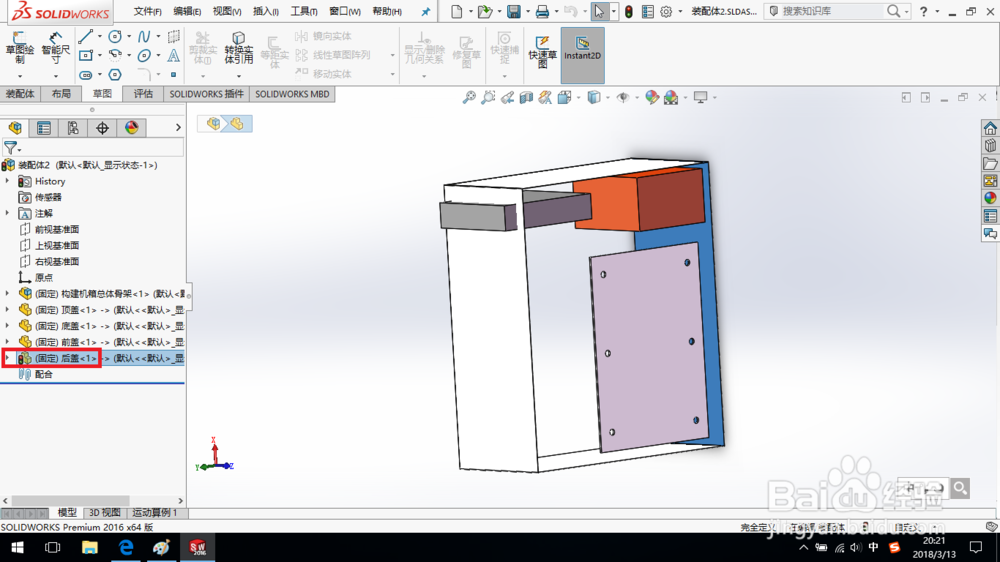

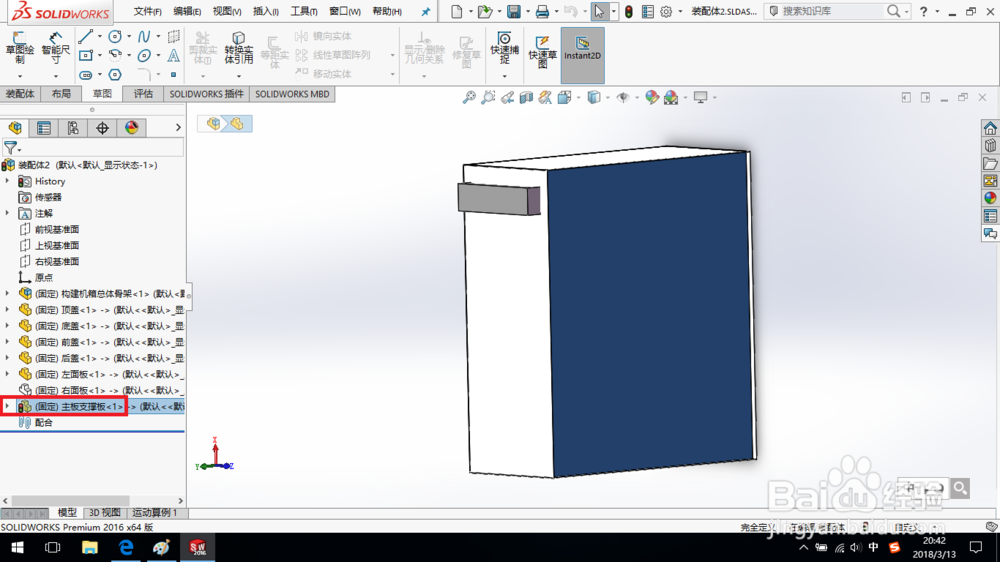

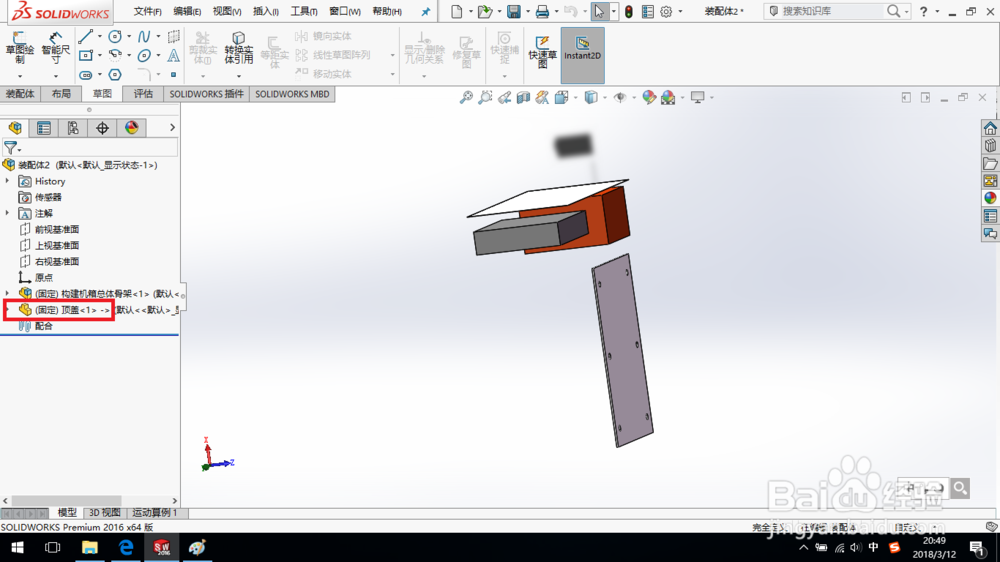

6、退出新零件编辑，新零件的名称已更改为“顶盖”，装配体中的顶盖零件已添加。

1、同样的方法插入新零件并编辑。

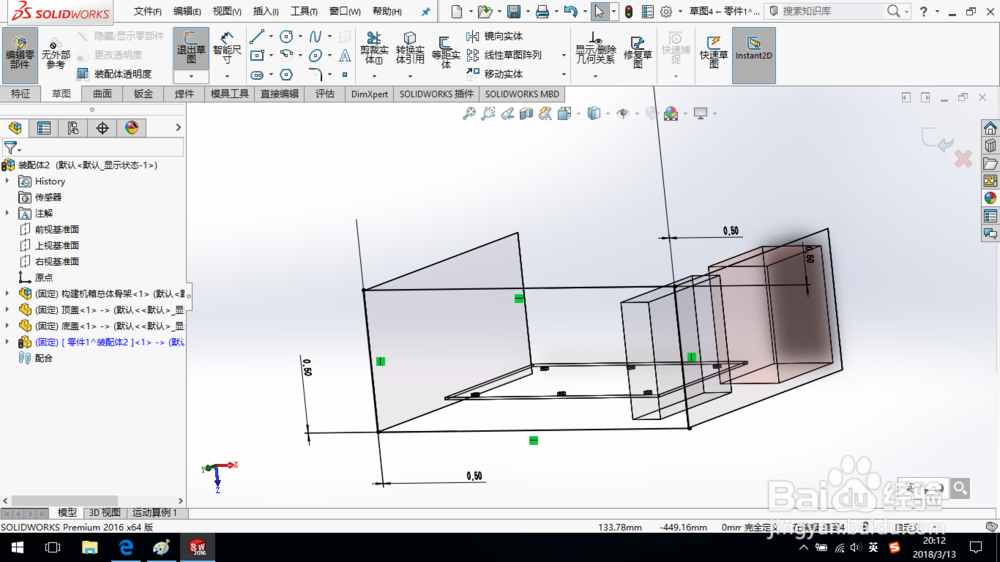

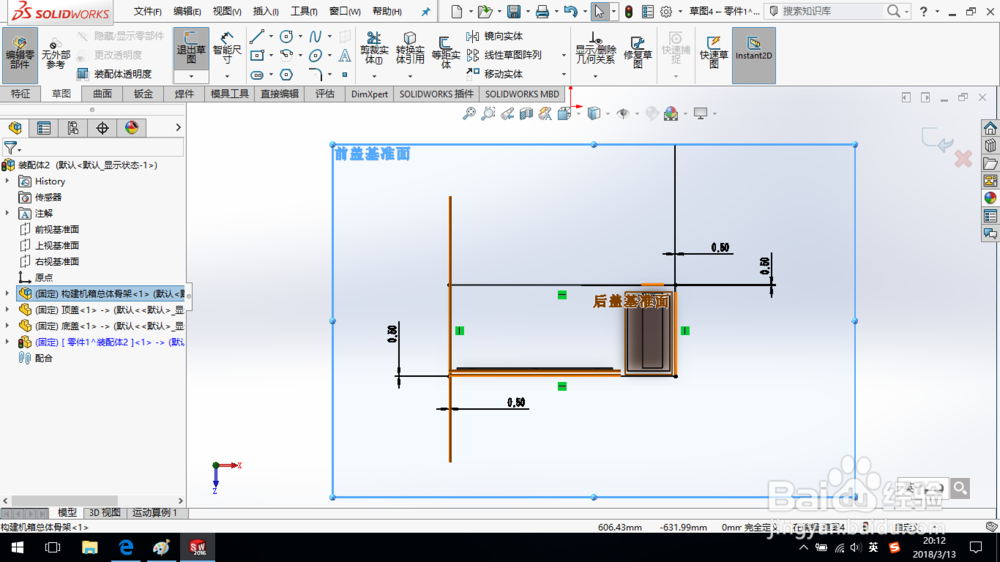

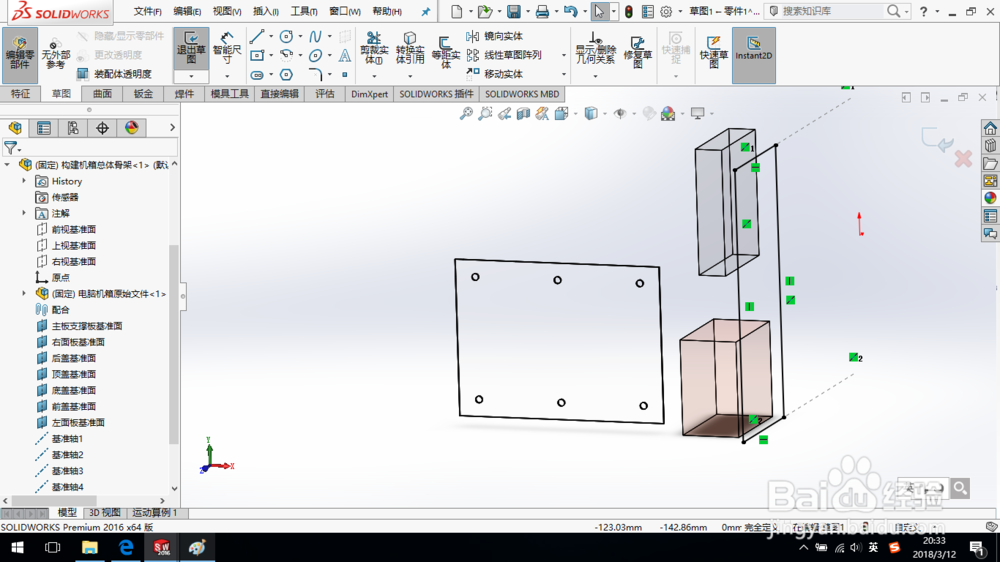

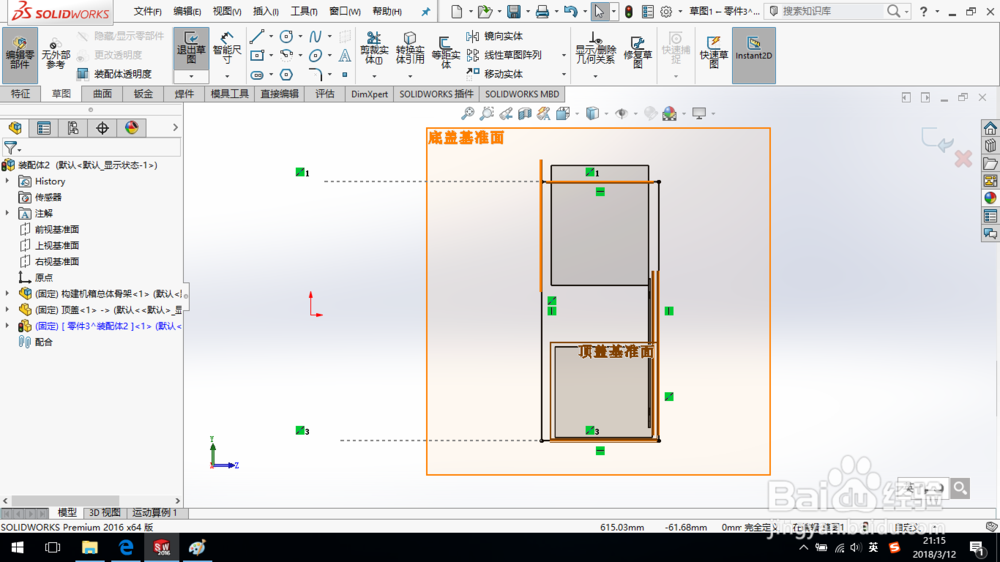

在底盖基准面上绘制草图，如图所示。

2、同样的方法创建钣金基体法兰。将新零件另存命名为“底盖”。

装配体中的底盖零件添加完成。

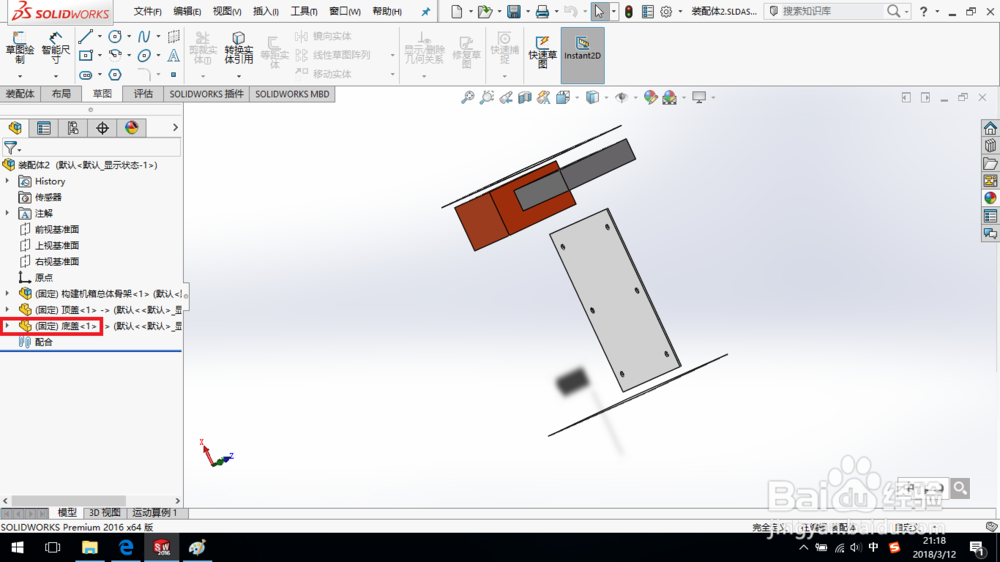

1、插入新零件并编辑。

在前盖基准面上绘制草图，如图所示。

2、创建钣金基体法兰。将新零件另存命名为“前盖”。

装配体中的前盖零件添加完成。

1、插入新零件并编辑。

在后盖基准面上绘制草图，如图所示。

2、创建钣金基体法兰。将新零件另存命名为“后盖”。

装配体中的后盖零件添加完成。

1、插入新零件并编辑。

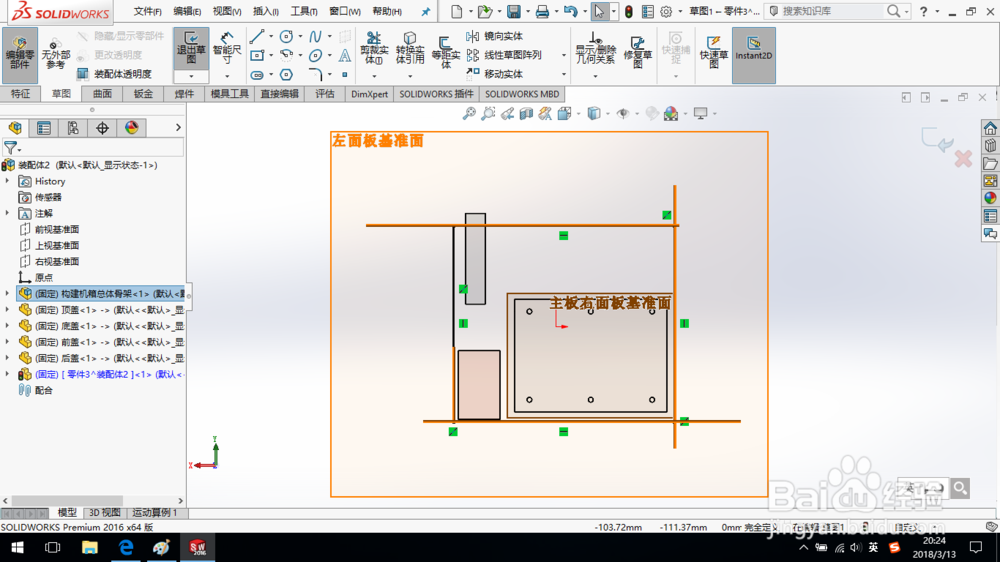

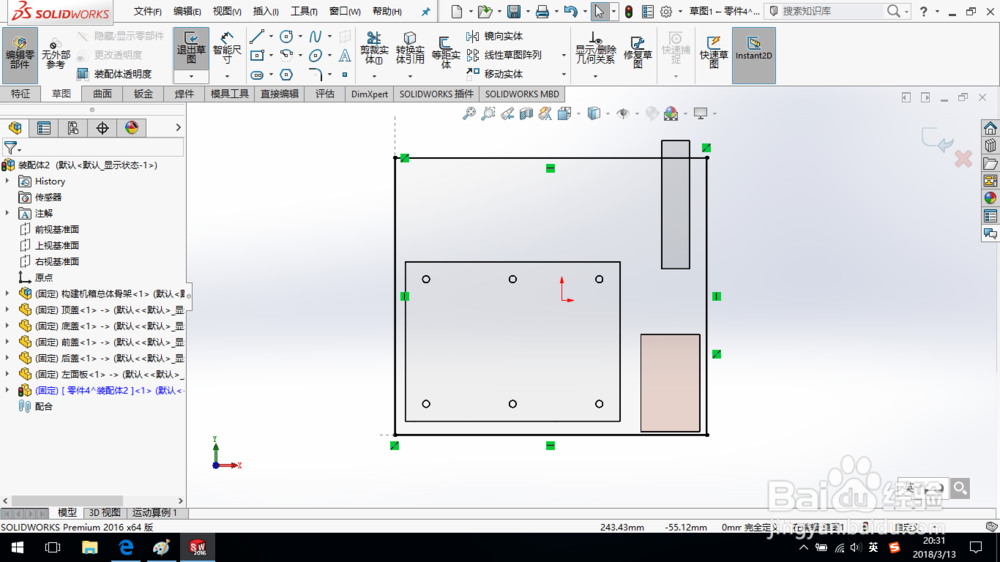

在左面板基准面上绘制草图，如图所示。

2、创建钣金基体法兰。将新零件另存命名为“左面板盖”。

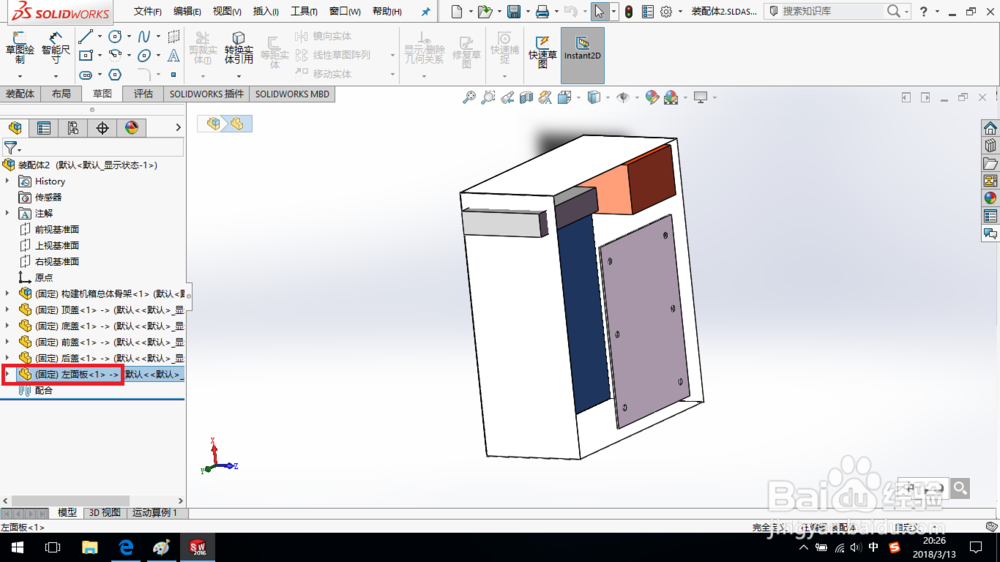

装配体中的左面板零件添加完成。

1、插入新零件并编辑。

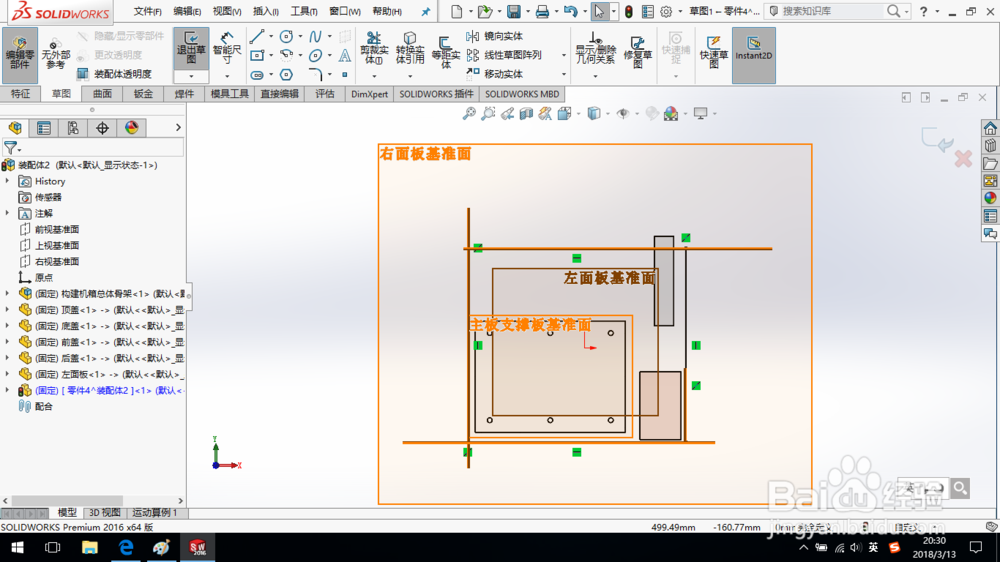

在右面板基准面上绘制草图，如图所示。

2、创建钣金基体法兰。将新零件另存命名为“右面板盖”。

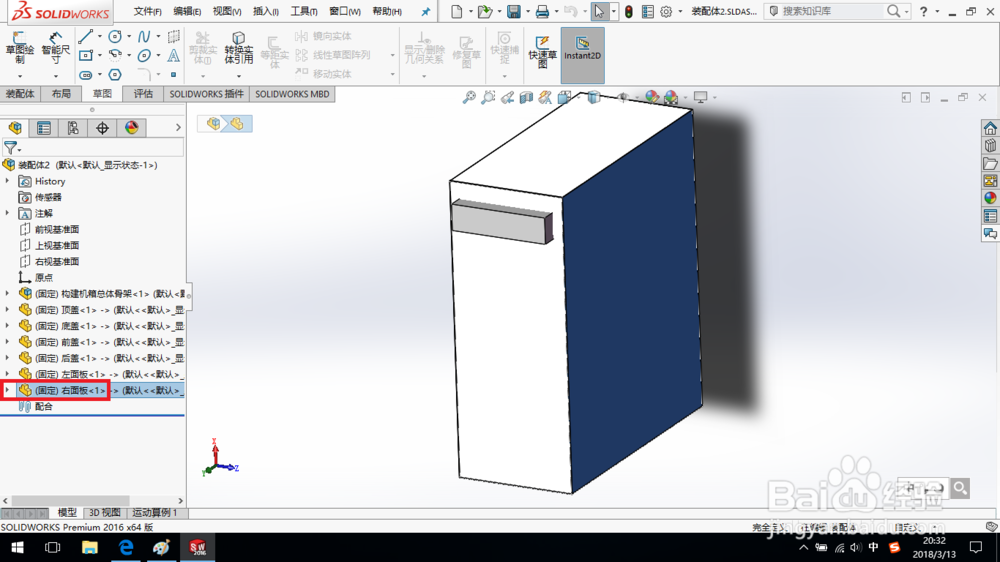

装配体中的右面板零件添加完成。

1、插入新零件并编辑。

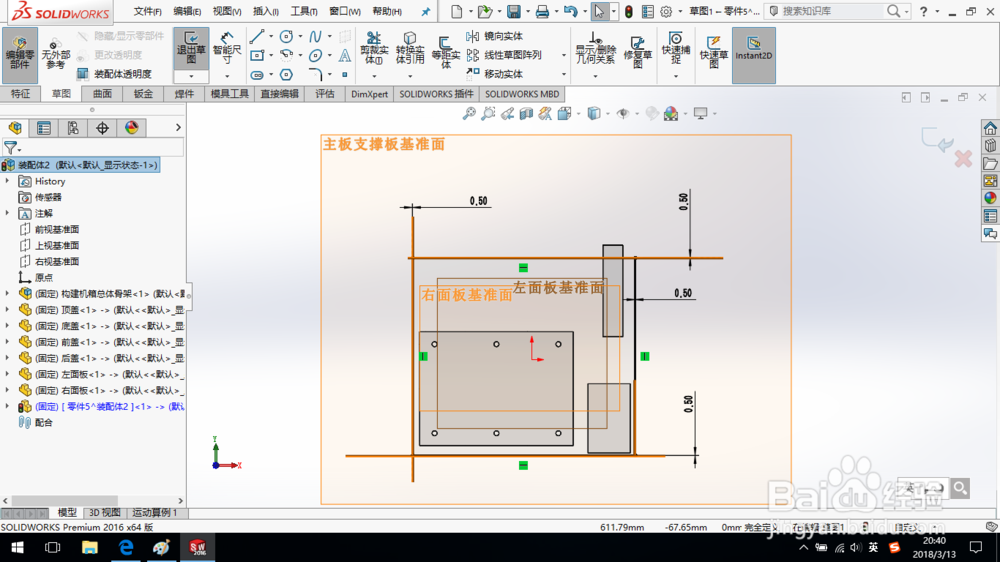

在主板支撑板基准面上绘制草图，如图所示。

2、创建钣金基体法兰。将新零件另存命名为“主板支撑板”。

装配体中的主板支撑板零件添加完成。

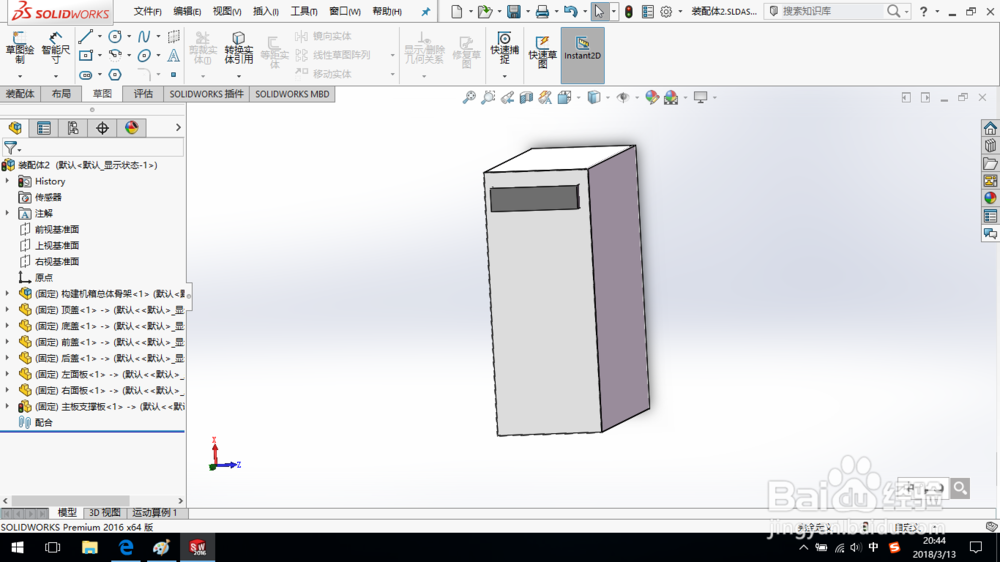

3、至此，完成电脑机箱整机和各零件的初步模型创建。
