ProE5.0工程图显示和拭除方法

2025-09-26 18:44:41
本文讲解在ProE5.0工程中对基准、尺寸、符号等绘图元素的显示和拭除方法。

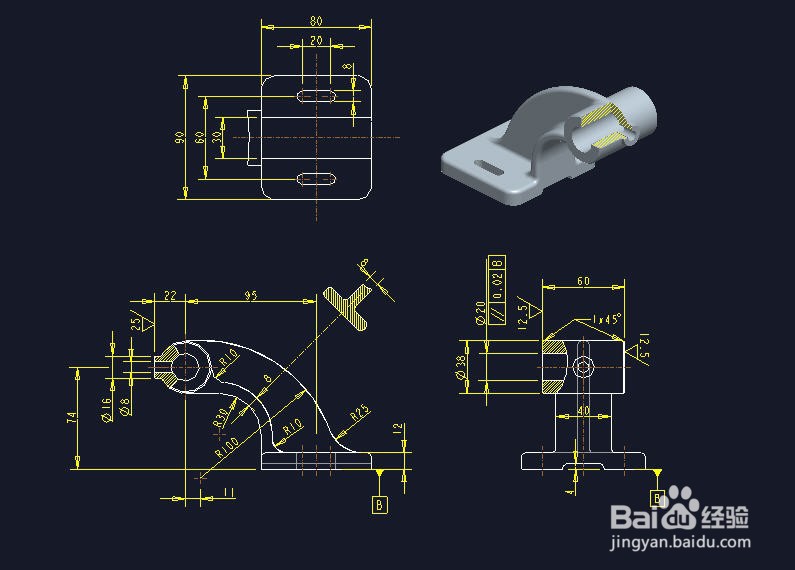

ProE5.0工程图显示和拭除方法

工具/原料

Pro/Engineer

Wildfire 5.0

Wildfire 5.0

待进行尺寸显示和拭除的绘图文件

步骤/方法

 打开待进行尺寸显示和拭除的绘图文件,我们将在其上显示和拭除某些尺寸。

ProE5.0工程图显示和拭除方法

首先点击并切换到【注释】选项卡,点击【显示模型注释】,打开【显示模型注释】对话框。

ProE5.0工程图显示和拭除方法

ProE5.0工程图显示和拭除方法

ProE5.0工程图显示和拭除方法

光标移动到图示视图并看到底板拉伸特征加亮时按下左键选择,拉伸特征的所有尺寸显示在对话框的列表框内,把所有尺寸前的检查框都打上勾,点击确定便可在视图中显示拉伸的尺寸,

ProE5.0工程图显示和拭除方法

同上方法,这次选择的是定位槽的拉伸特征并显示它的所有尺寸。

ProE5.0工程图显示和拭除方法

现在得到的视图尺寸如下图所示

ProE5.0工程图显示和拭除方法

选择80那个尺寸,然后按住右键弹出菜单,选择【拭除】

ProE5.0工程图显示和拭除方法

确定后,现在的视图尺寸显示如下图所示,80的尺寸被隐藏了。

ProE5.0工程图显示和拭除方法

注意事项

显示尺寸只能显示在用户建模过程中自己标注和生成的尺寸。

拭除尺寸并不是删除尺寸,只是临时隐藏了尺寸,可以随时再显示出来。
