5V1A低成本高效率充电器方案

1、特点：全电压范围内，恒压调节精度误差<5%，恒流调节精度误差<5%

          原边采样和调节，无需光耦和TL431

          可编程CV和CC调节

          可设定恒流和输出功率

          内置原边反馈恒流控制

          内置自适应峰值电流调节

          内置原边变压器电感补偿

          可外部调整的输出线压降补偿

          开机软启动

          内置MOS开关管

          内置前沿消隐电路（LEB）

          可逐周期电流限制

          带有回差的欠压锁定（UVLO）

          VDD过压保护（OVP）

          VDD箝位功能

2、优势：①输出电压精度高，OCP保护一致性好

          ②待机空耗低

          ③比市场上其他知名品牌芯片性价比更高

          ④芯片性能稳定性高，寿命长

3、应用：适用于中小功率AC/DC离线式开关电源

          手机充电器

          数码相机充电器

          小功率适配器

          PC、TV等电器的辅助电源

          线性调节器/替代RCC变换器

          恒流LED照明

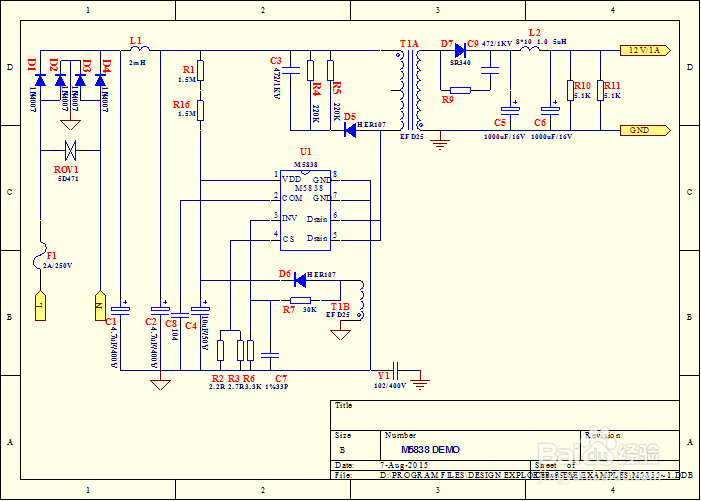

4、电路图：

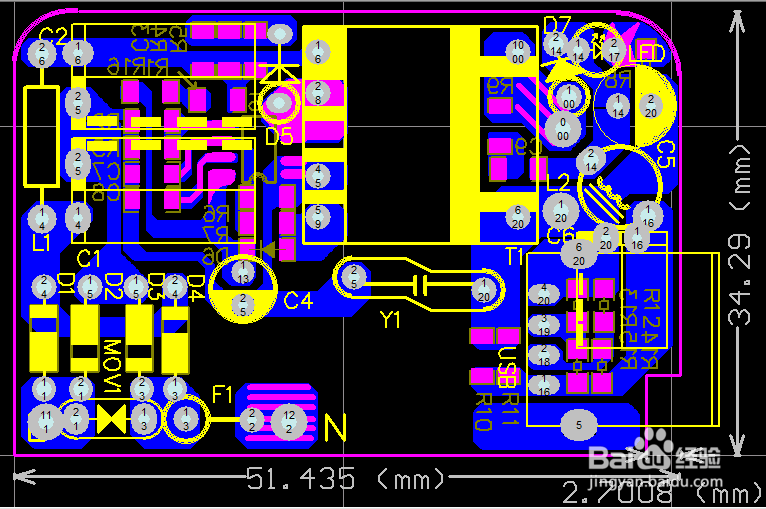

5、PCB：

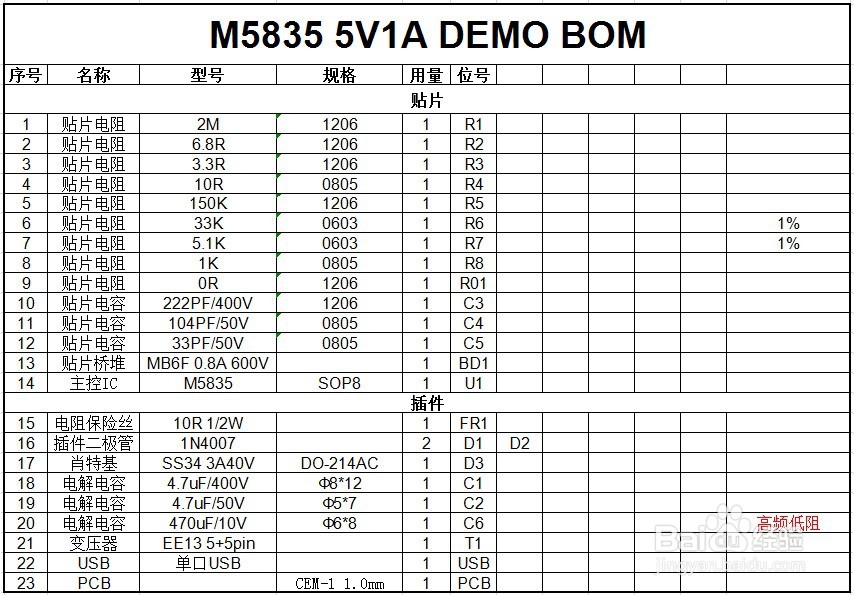

6、BOM：
