广联达BIM土建算量中怎么绘制参数门

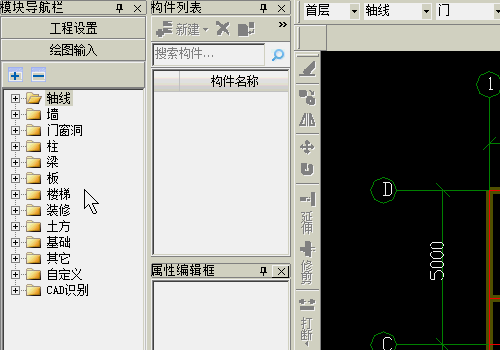

1、     首先我们再打开的工程软件中点击绘图输入中的门窗洞--门。

绘制门窗洞口等构件时需要先绘制墙体。

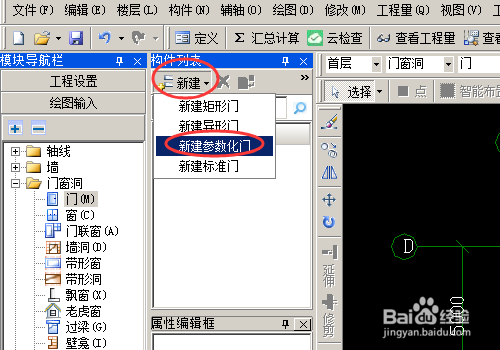

2、然后点击构建列表中的新建--新建参数门。

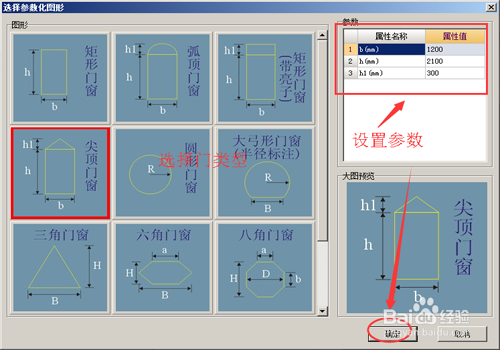

3、选择需要的门造型，然后设置门的参数，设置好以后，点击确定。

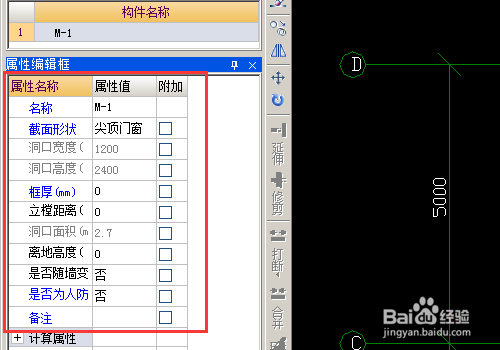

4、然后在构件列表下方设置门的其他属性。

完成后可以双击构件名称下的M-1进行门的插入。

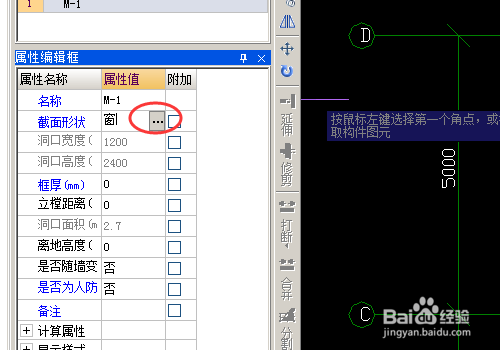

5、如果新建后对门的参数不满意或需要修改，可以在属性编辑器中点击截面尺寸后的属性值上双击然后点击三个点的按钮，再次进入第三步进行设置。

该设置方法也可用于在图形中绘制门后的设置，更改后图形中的门业随之改变。

6、在图形中把鼠标移动到需要插入门的位置，为了精确输入可以在动态输入中输入距离数据；按回车键或点击鼠标左键确认。

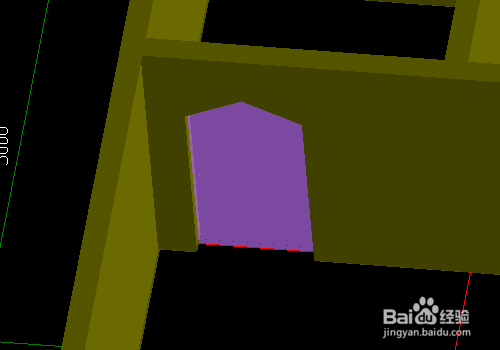

7、这是绘制好的参数门，如果需要修改，看第5步骤。
