GB/T1009.1键10x13x32在CAD中三维怎么造？

1、打开CAD。

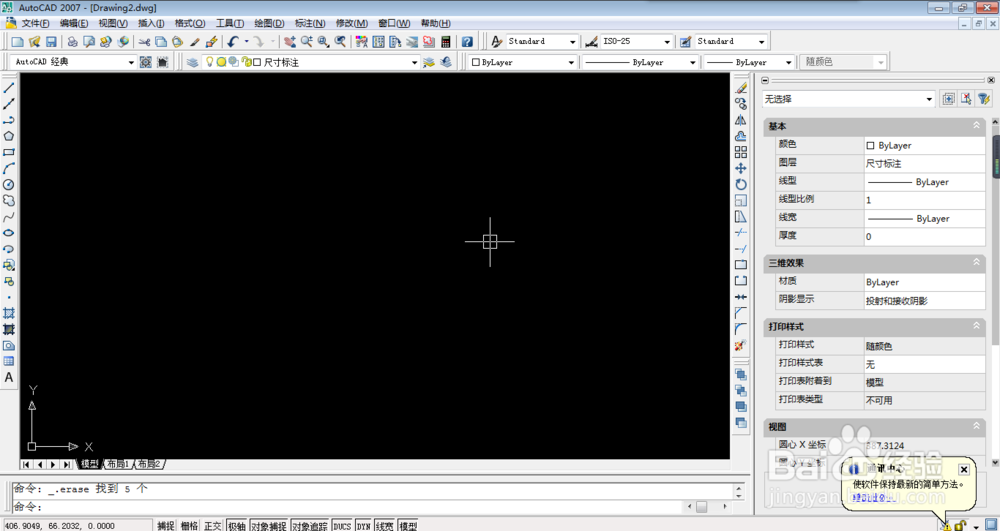

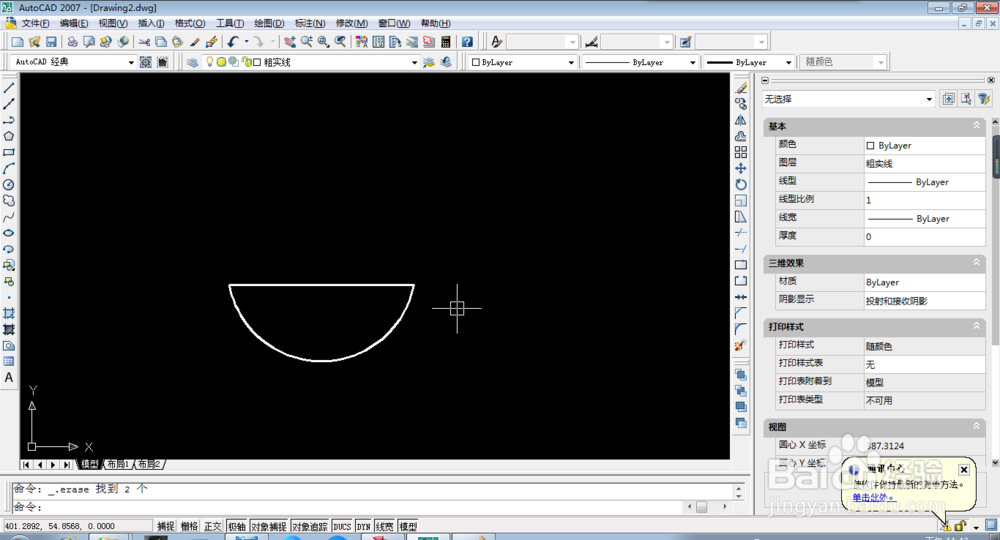

2、按照10x13x32的尺寸画一个半圆。

直径32，高度13。

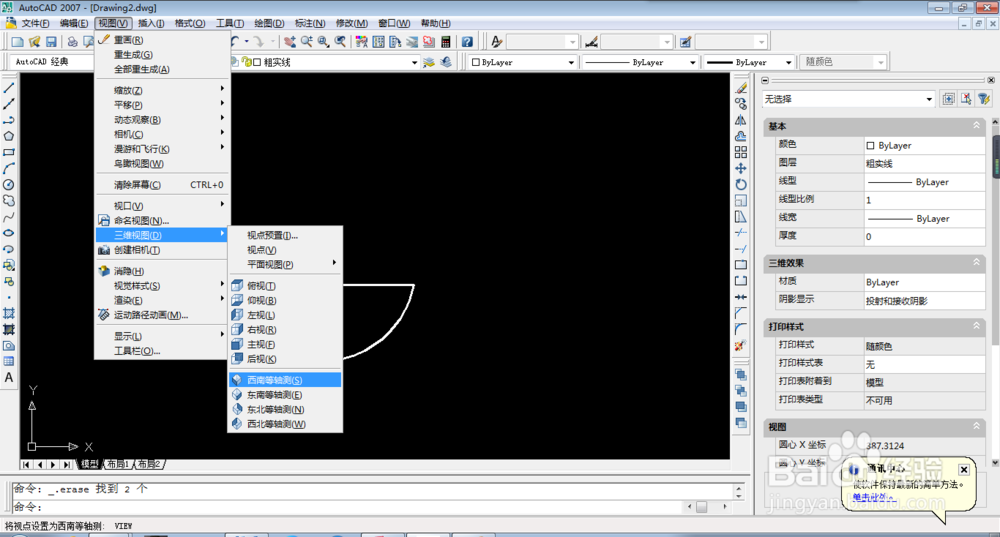

3、调整视图为西南等轴测图

4、激活面域命令。

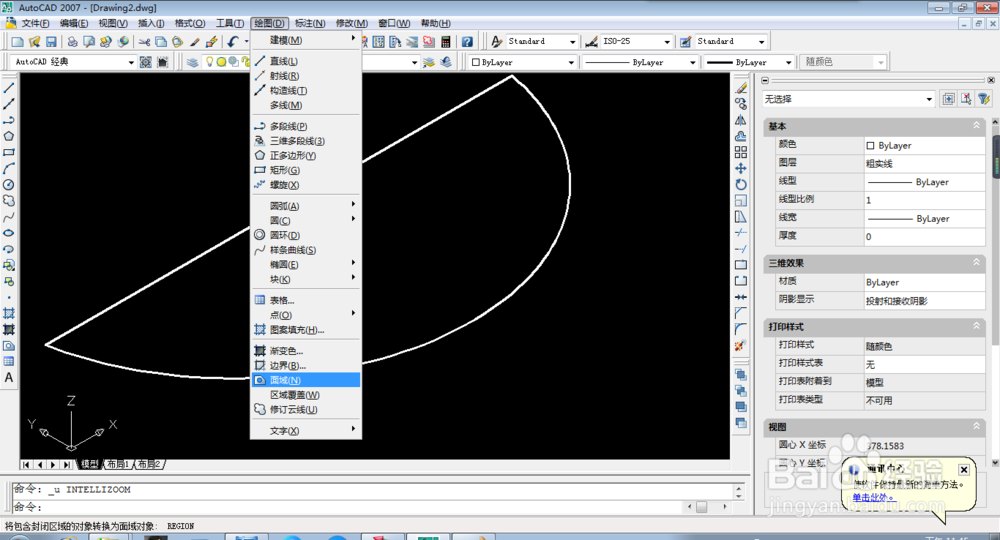

这里解释一下，因为半圆弧和直线不是一个整体，如果现在拉伸的话呢，出现的就不是半圆键了，而是一个两个面，一个平面，一个曲面。所以需要用面域命令来创建一个面域，将这两个独立的线段变成一个整体。

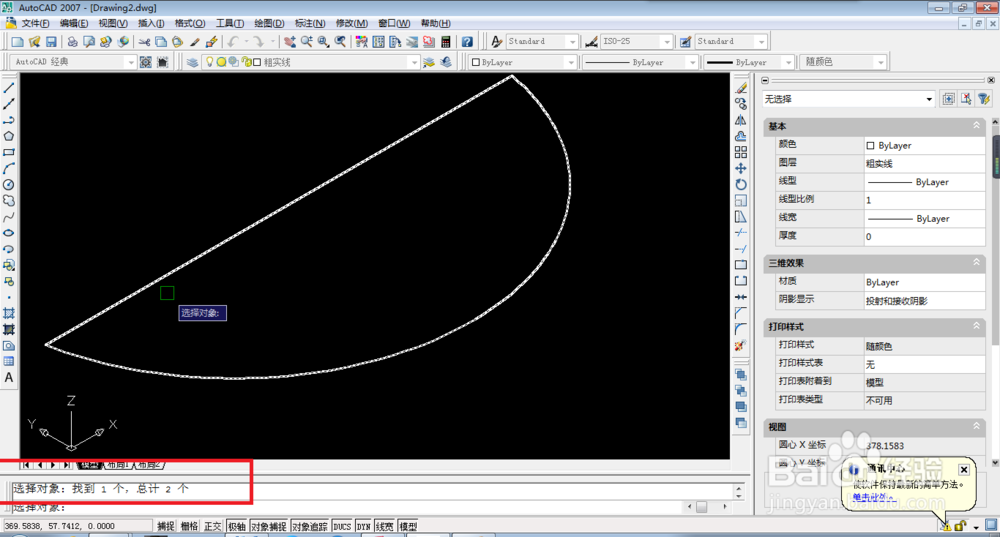

5、激活面域命令之后，会有操作提示：选择对象，我们只要将直线和曲线都选中就可以了，然后回车。

6、好了，已经创建了一个面域，现在可以拉伸了。

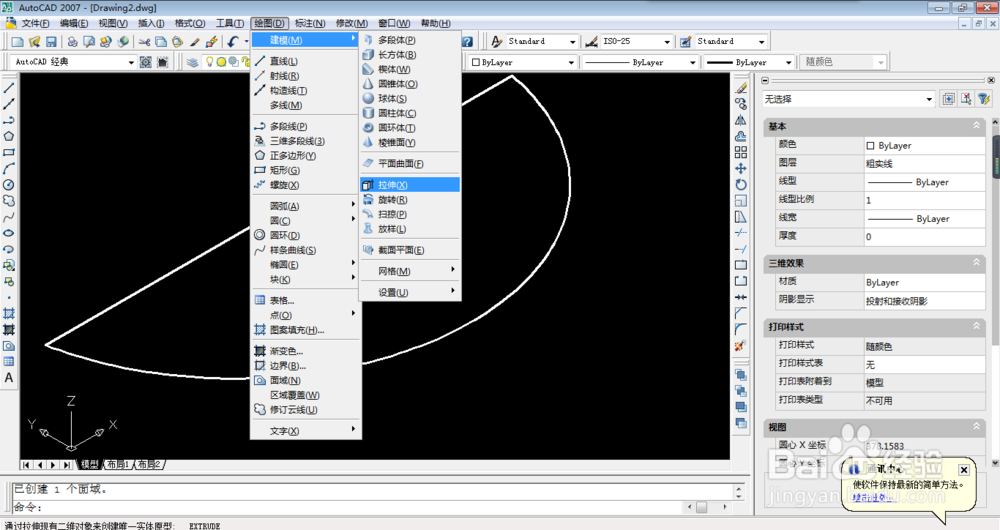

如下图所示，激活拉伸命令。

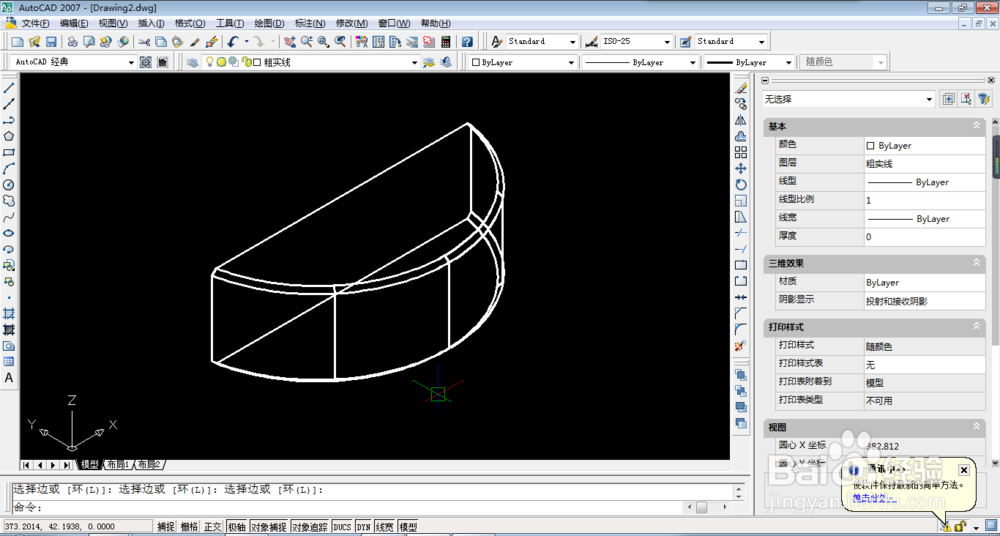

7、向上拉伸10mm。

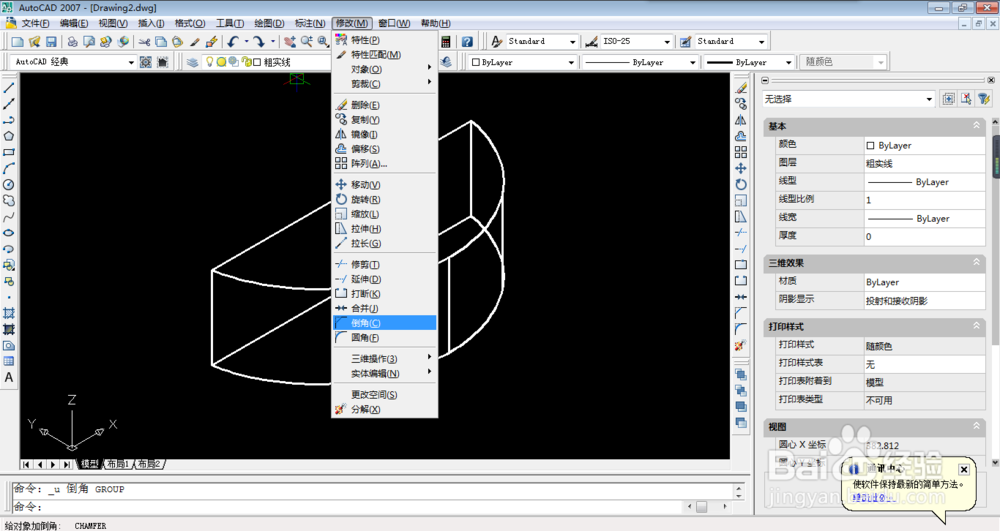

8、激活倒角命令。

笔者看过了，CAD中貌似没有专门的三维倒角命令，所以这个平面中的倒角在这里也能用。

9、给曲面的两边倒0.5的倒角。

10、渲染效果出来了，是不是很逼真？
