CAD绘制“生物风险”标识的方法

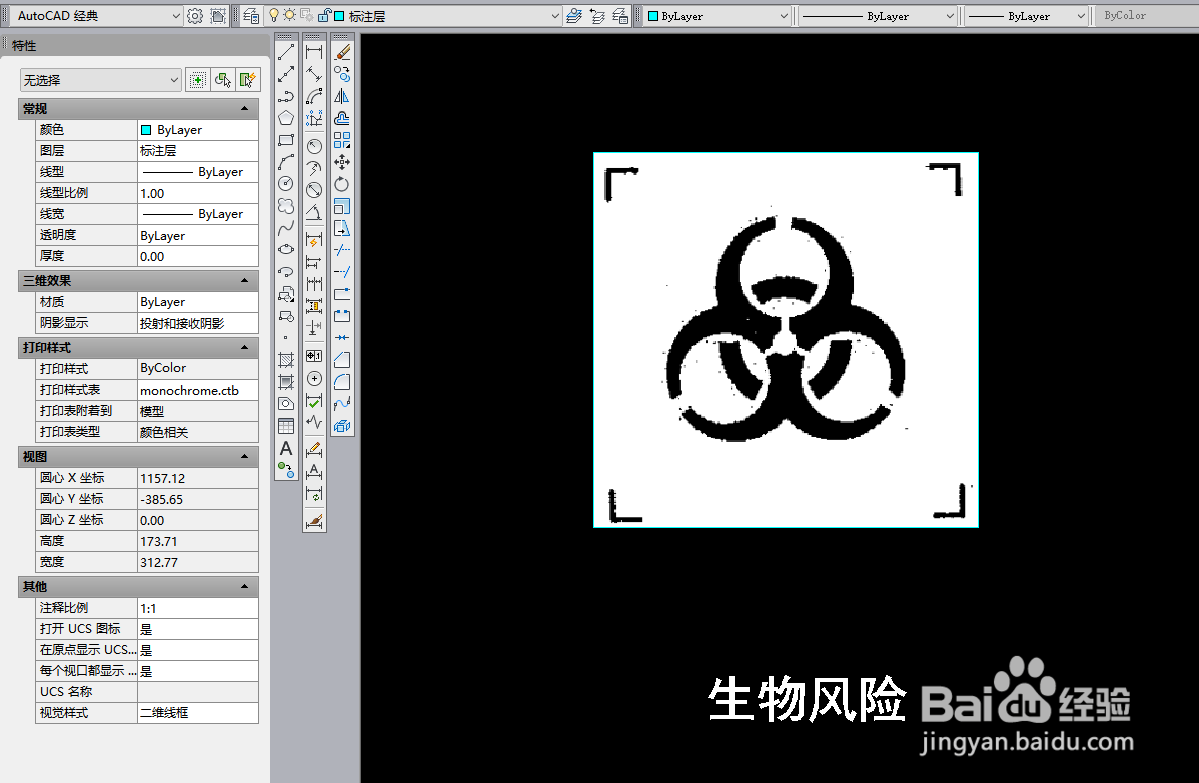

1、首先，将医疗器械标签标准中的关于“生物风险”标识截图下来，粘贴到CAD图纸中，或在CAD图中插入光栅图像参照，将图片插入进来。

2、然后，使用圆弧工具和直线工具，描绘“生物风险”标识的图形轮廓，期间，多余的线条使用打断于点工具进行修改，其快捷方式是TR，描绘好后用图案填充工具将封闭区域填充完成。

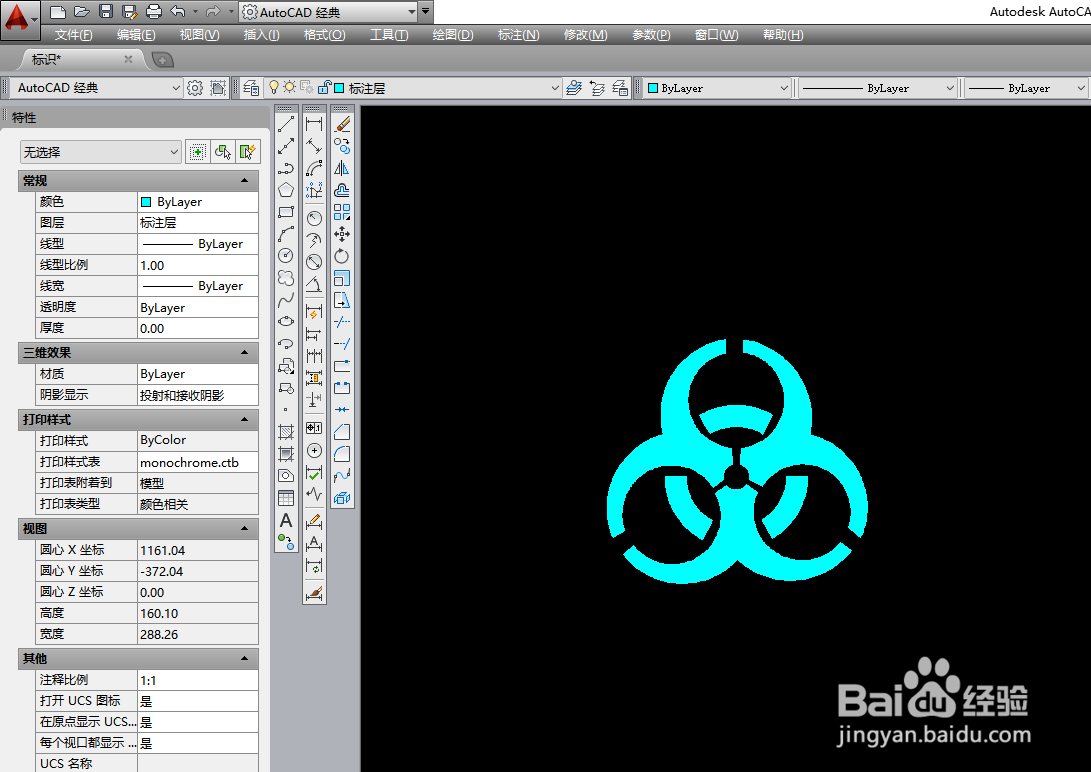

3、填充完成后，将原图片删除掉，这时就会看到描绘的图形，非常漂亮且与原表示相似度极高。

4、接着，使用矩形工具和直线工具，为“生物风险”标识添加一个图框，图框和图形的相对位置如下图所示。

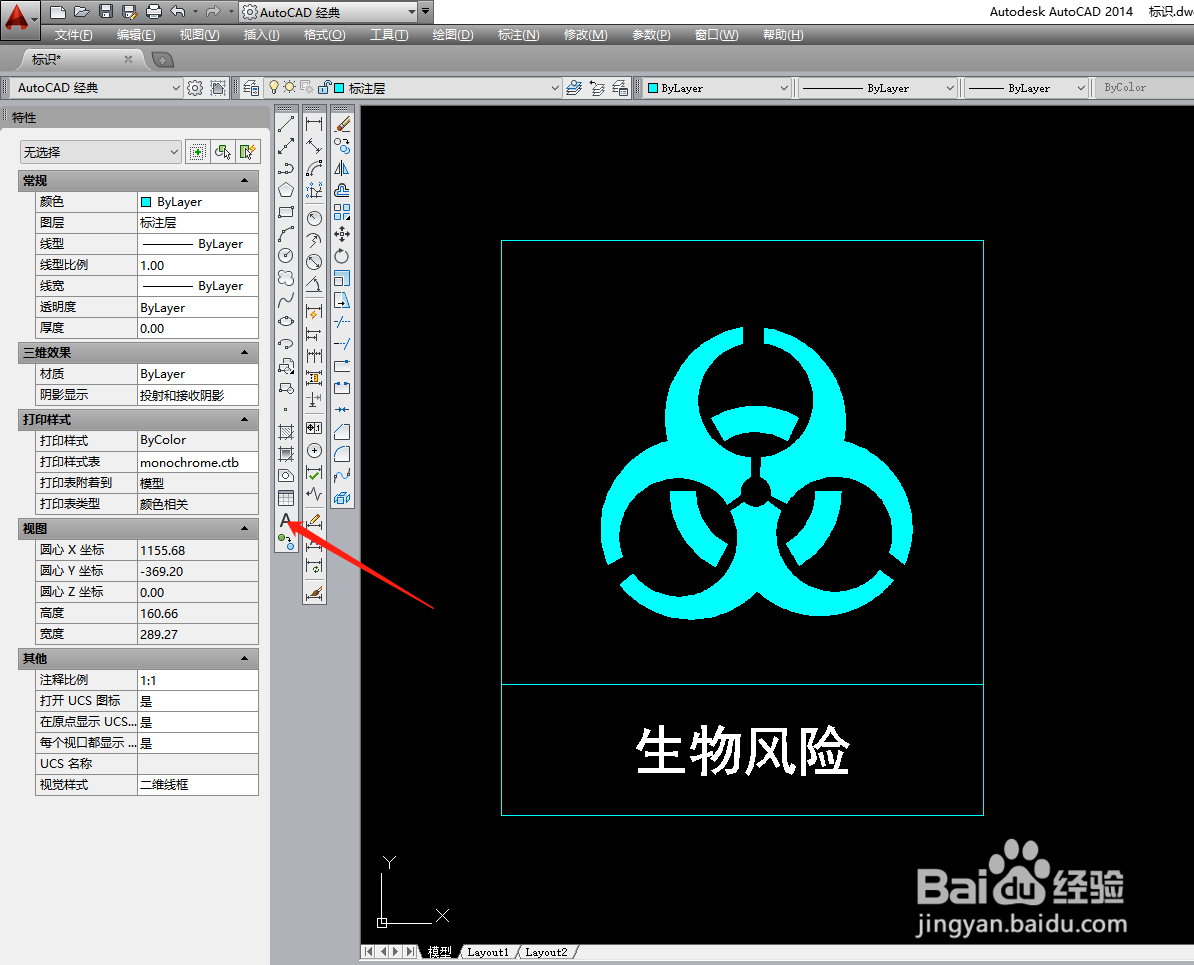

5、最后，使用文字工具，为“生物风险”标识图形添加文字说明，这样就完成了“生物风险”标识的绘制。
