CPU开机流程和各判断

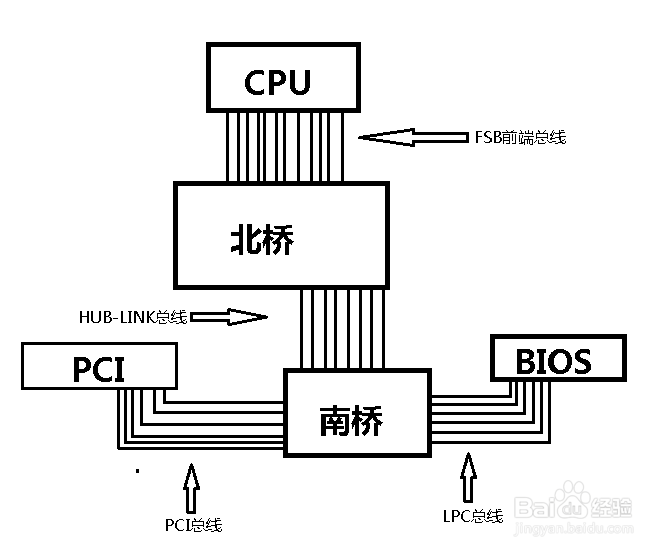

在主板中各主供电电压，复位，时钟信号，CPU复位正常后会发出寻找地址信号经过FSB总线到北桥，再经过HUB-LINK总线到南桥，再经过LPC总线到BIOS读取BIOS质料后缓冲到CPU运行BIOS质料。

PCI、HUB-LINK、LPC总线简单介绍

PCI总线，南桥到PCI总线，大概有二三十条AD线。当然有些主板网卡芯片共享此总线的

HUB-LINK总线，南桥到北桥的线路。一般在主板背面10多条左右

LPC总线，南桥到 I/O与BIOS的公共通道

PCI、HUB-LINK、LPC总线简判断正常方法

PCI总线：对地值一致，偏差10以内。

HUB-LINK总线：对地值一致，偏差10以内（轻扎线）。HUB-LINK总线之间有电容的话再量电容两端，南桥端接电容对地值一致，北桥端接电容对地值一致，偏差10以内。

LPC总线：对地值一致，偏差10以内。

注意事项

PCI、HUB-LINK、LPC总线介绍和判断由各品牌主板或型号的芯片组会有所不同，总线上也有所区别的。
