CAD制图中所绘直线或斜线怎么标注尺寸？

1、点击电脑桌面上的CAD编辑器图标并运行，在其CAD编辑器操作界面点击新建图标。当然选择文件—新建命令同样可以，从新建立图纸。

2、在其绘制的图形当中，斜线与直线标注尺寸的方法有所不同。这里我们可以利用界婶吩趴面左侧绘图工具图标在图纸上简单绘制出直线、斜线。当然在命令中输入指令同样可以。

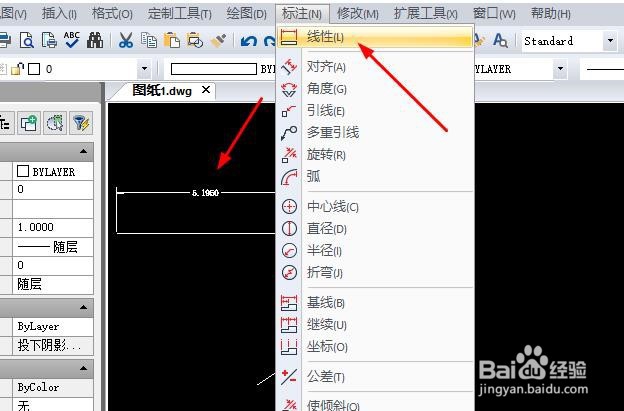

3、其实对于直线或斜线的标注简单的很，而这里就先讲解下直线。直接点击界面标注—线性命令，对所需的图形进行标注。当然命令中输入DIMLINEAR同样可以。

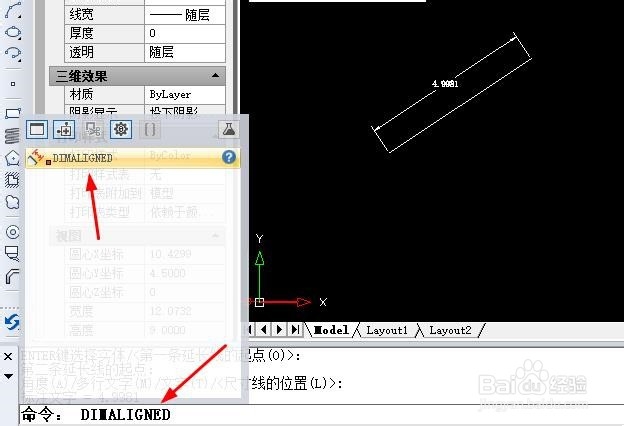

4、而对于斜线的标注则是不同于直线，但是操作步骤是大致相同。标注—对齐命令或DIMALIGNED命令指令都可以轻松做到斜线的尺寸标注。

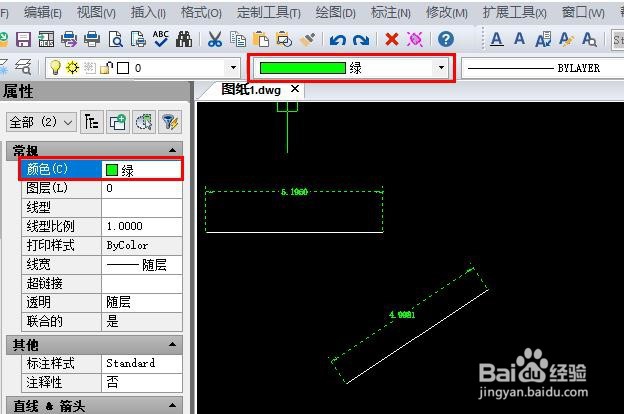

5、一般所进歌汽行标注的都会更改器颜色，这样更显著直观的查看图纸上内容。点击界面左侧窗口内颜色命令或界面上颜色图标劫杰对所标注更改颜色。
