多功能串口CAN转换模块GCAN-207使用前准备

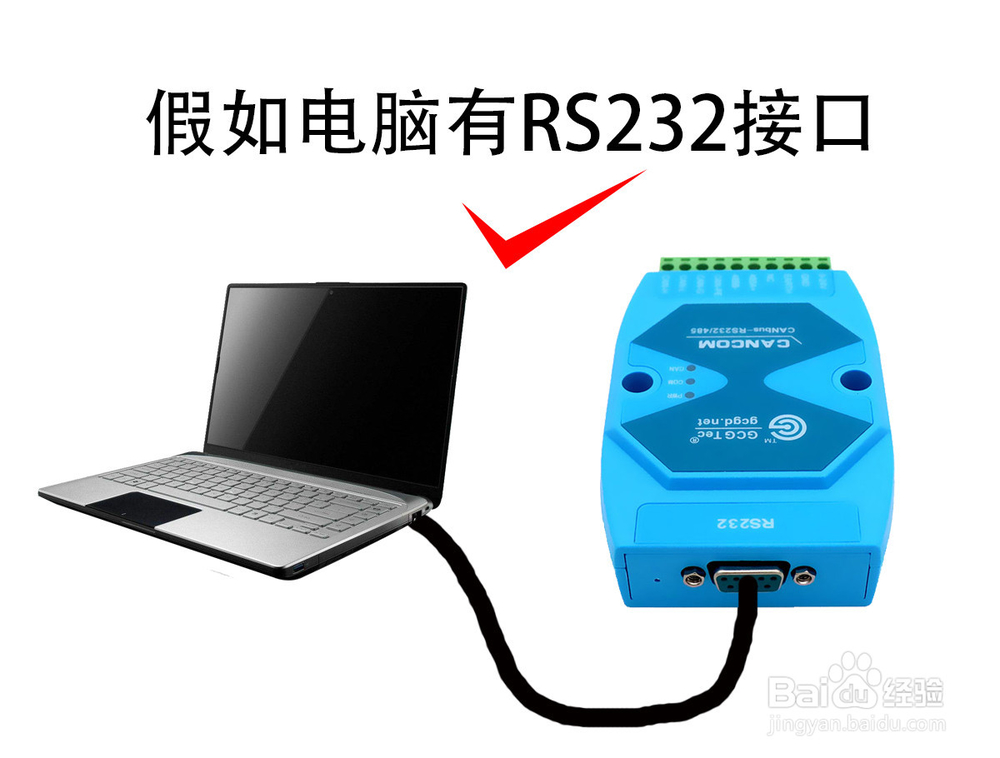

1、为了实现串口数据转换为CAN数据的目的，多功能串口CAN转换模块必须连接上装有上位机控制软件的电脑进行使用，如果该电脑有专门的RS232接口，那么我们直接就可以把模块和电脑进行连接，如果电脑只有普通的USB接口而没有RS232接口的话，我们还需要一条专门的RS232转CAN接口线，如图所示。

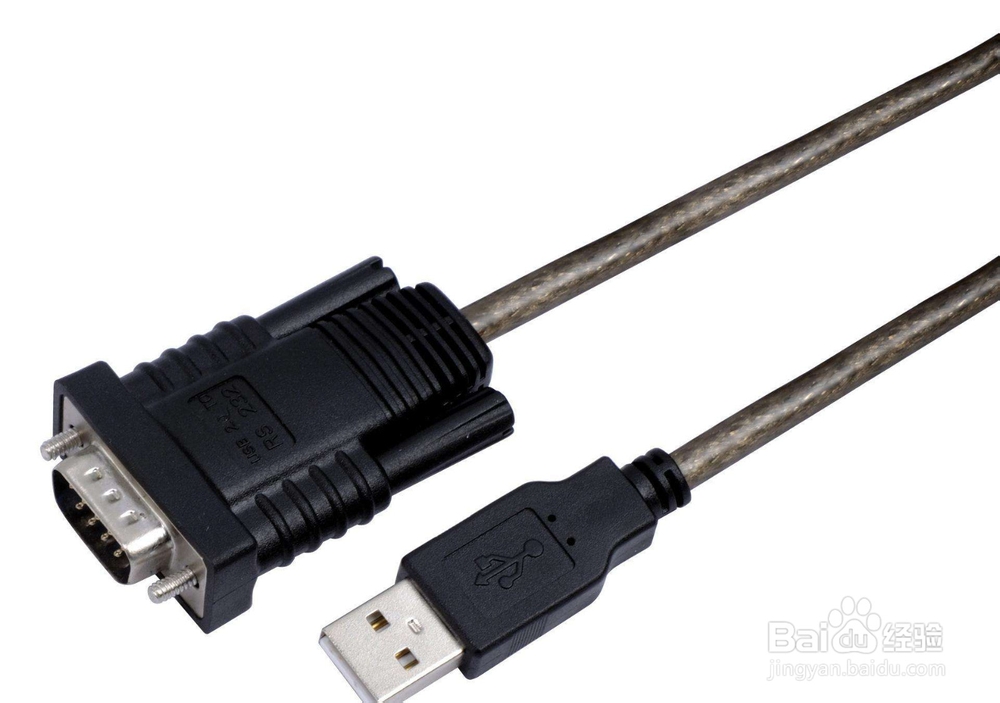

2、如果电脑上没有RS232接口，我们需要的RS232转CAN接口线，其样式如图所示：

1、由于多功能串口CAN转换模块上自带RS232接口和RS485接口，所以它可以直接连入RS232总线或者RS485总线当中，或者连接上具有上述两种接口的串口设备上，如图所示：

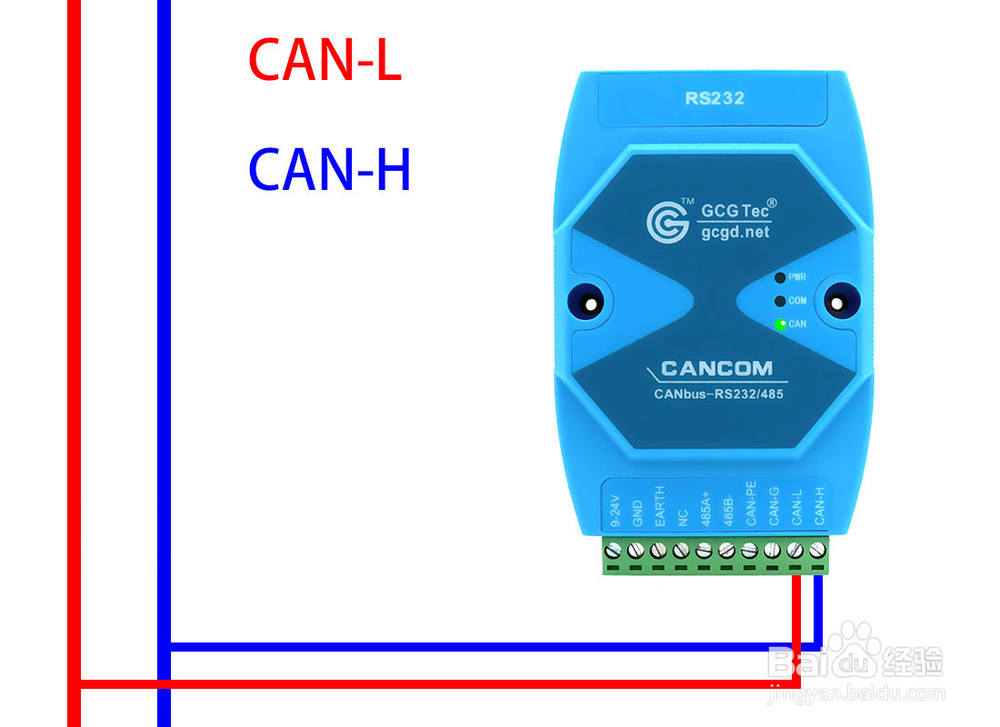

1、多功能串口CAN转换模块在连接CAN-BUS总线时要遵循CAN高连接CAN高，CAN低连接CAN低的规律，否则将无法进行数据传输，其具体的连接方法如图所示：

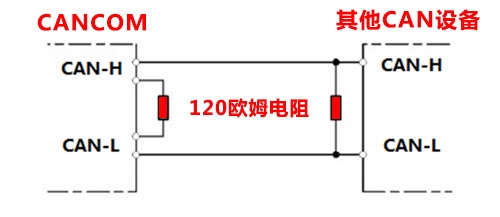

1、为增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图所示。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。
