组合排列表的设计

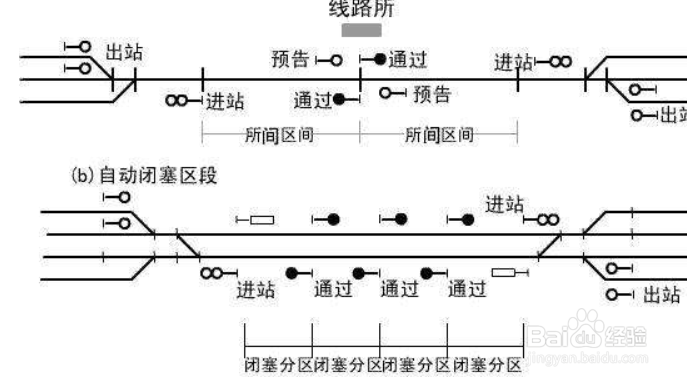

1、组合类型及选用：①信号组合选用：JZ：每个组合供1架进站信号机用。CZ2:每个组合供1架两方向出站信号机用。CZ3：每个组合供1架三方向出站信号机用。DX:每个组合供4架调车信号机用。②道岔组合选用:DC-4:每个组合供1组四线制普通单动、双动、三动、四动道岔用。DC-6:每个组合供1组双机牵引六线制普通单动、双动、三动、四动道岔用。

2、TDF:分采用S700K电动转辙机牵引和采用ZYJ7型电液转辙机。

采用S700K电动转辙机牵引：每个组合供提速道岔的一个牵引点用。

采用ZYJ7电液转辙机牵引:带1台或者2台SH6型转换锁闭器，进行2点或3点牵引时，均只需1个TDF组合。

3、轨道组合选用

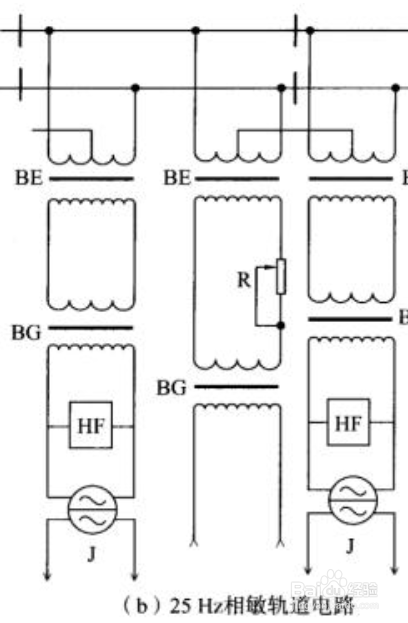

G25:每个组合供3个25Hz相敏轨道电路受电端用。如ⅠAG、ⅡAG、1/19WG合用1个G25组合。

1、改变运行方向组合选用

WFZ、WFF:两个组合供1个接发车口用。如车站下行正方向接车口用1个WFZ和1个WFF组合，称为X。

2、半自动闭塞组合选用

B1、B2:两个组合供1个单线半自动闭塞区间的接发车口用。如Xd接发车口用1个B1和1个B2组合。

3、组合在组合柜内排列的一般原则

两咽喉的组合分柜置放。两咽喉组合柜中间应予以间隔，如25Hz轨道柜就置于24、25柜。信号组合一般置于较高层。道岔组合至于柜内较低层。方便察看道岔组合的继电器状态，有利于排除道岔故障。
