CiscoPacketTracer中动态路由ospf选路特点实验

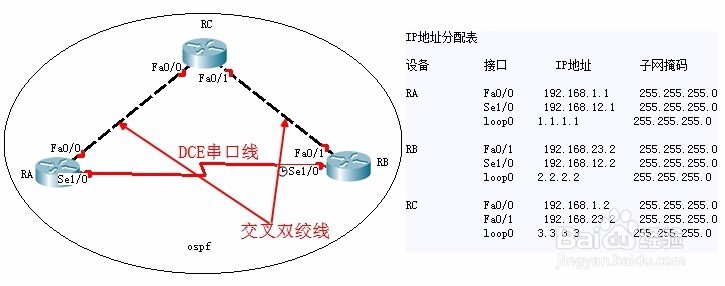

1、下载Cisco Packet Tracer6.0，安装并打开，放入路由设备（路由器型号2811）并改名，并按照相应接口连线，查看IP分配表，如图。

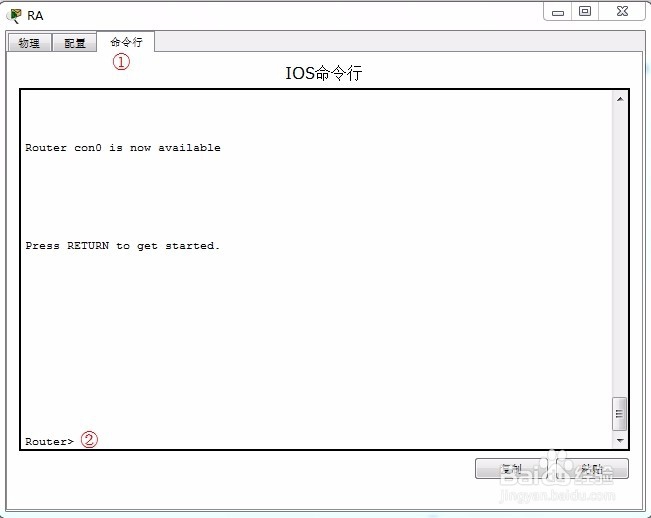

2、双击路由器RA，如图切换至命令行标签（出现Press RETURN to get started字符时回车），如图。
2、按照提示符输入以下命令完成RA配置
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname RA
RA(config)#interface Fa0/0
RA(config-if)#ip address 192.168.1.1 255.255.255.0
RA(config-if)#no shutdown
RA(config-if)#exit
RA(config)#interface Se1/0
RA(config-if)#ip address 192.168.12.1 255.255.255.0
RA(config-if)#no shutdown
RA(config-if)#exit
RA(config)#interface loop0
RA(config-if)#ip address 1.1.1.1 255.255.255.0
RA(config-if)#exit
RA(config)#router ospf 1
RA(config-router)#network 192.168.1.1 0.0.0.255 area 0
RA(config-router)#network 192.168.12.1 0.0.0.255 area 0
RA(config-router)#network 1.1.1.1 0.0.0.255 area 0
RA(config-router)#end
RA#write
Building configuration...
[OK]

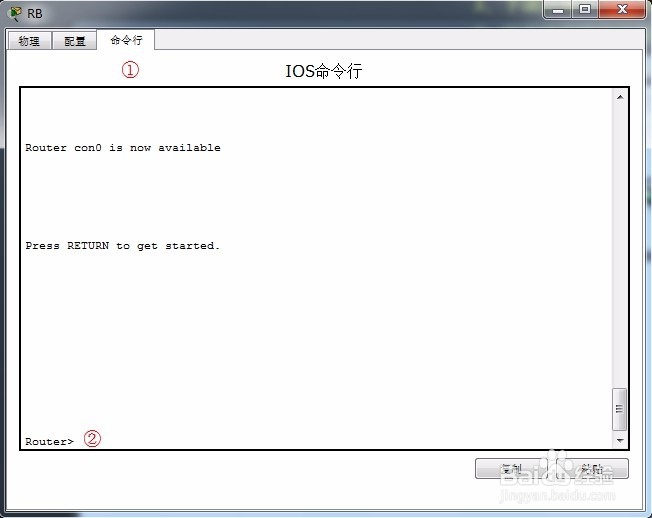

3、双击路由器RB，如图切换至命令行标签，回车，如图。
2、按照提示符输入以下命令完成RB配置。
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname RA
RA(config)#interface Fa0/1
RA(config-if)#ip address 192.168.23.2 255.255.255.0
RA(config-if)#no shutdown
RA(config-if)#exit
RA(config)#interface Se1/0
RA(config-if)#ip address 192.168.12.2 255.255.255.0
RA(config-if)#clock rate 64000
RA(config-if)#no shutdown
RA(config-if)#exit
RA(config)#interface loop0
RA(config-if)#ip address 2.2.2.2 255.255.255.0
RA(config-if)#exit
RA(config)#router ospf 1
RA(config-router)#network 192.168.23.2 0.0.0.255 area 0
RA(config-router)#network 192.168.12.2 0.0.0.255 area 0
RA(config-router)#network 2.2.2.2 0.0.0.255 area 0
RA(config-router)#end
RA#write
Building configuration...
[OK]

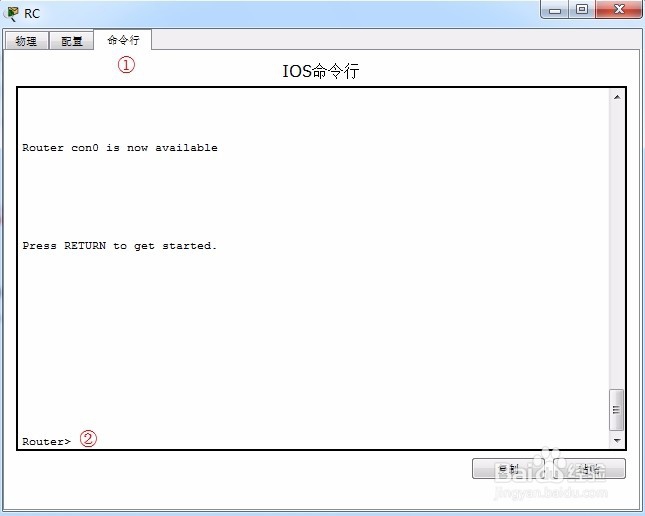

4、双击路由器RC，如图切换至命令行标签，回车，如图。
2、按照提示符输入以下命令完成RC配置。
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname RA
RA(config)#interface Fa0/0
RA(config-if)#ip address 192.168.1.2 255.255.255.0
RA(config-if)#no shutdown
RA(config-if)#exit
RA(config)#interface Fa0/1
RA(config-if)#ip address 192.168.23.2 255.255.255.0
RA(config-if)#no shutdown
RA(config-if)#exit
RA(config)#interface loop0
RA(config-if)#ip address 3.3.3.3 255.255.255.0
RA(config-if)#exit
RA(config)#router ospf 1
RA(config-router)#network 192.168.1.2 0.0.0.255 area 0
RA(config-router)#network 192.168.23.2 0.0.0.255 area 0
RA(config-router)#network 3.3.3.3 0.0.0.255 area 0
RA(config-router)#end
RA#write
Building configuration...
[OK]

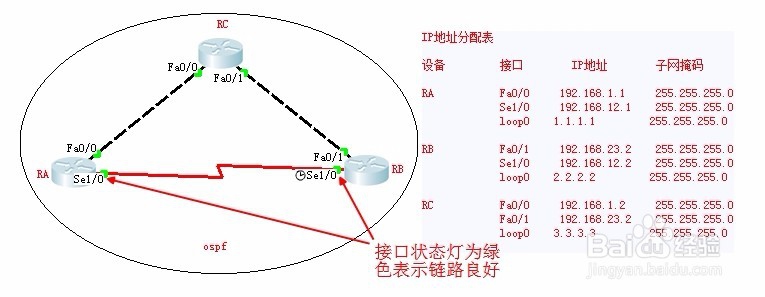

5、所有路由器完成配置后，如图接口状态灯为绿色，表示接口配置正确无误。

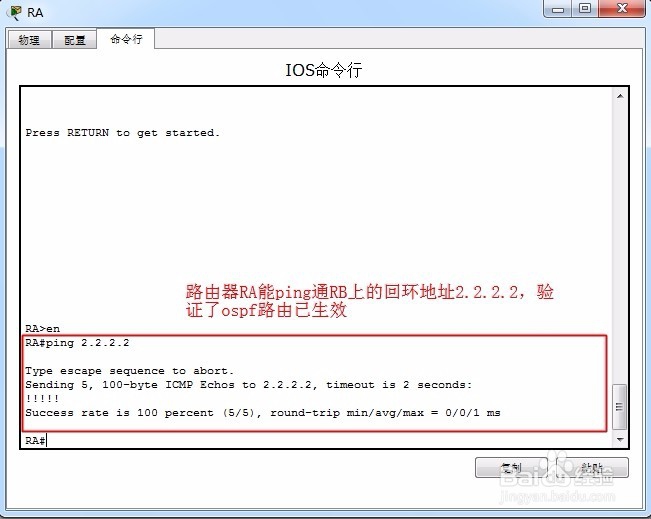

6、从路由器RA，分别ping RB 、RC的回环地址，都可以ping通，表示全网可达，如图
7、选路验证

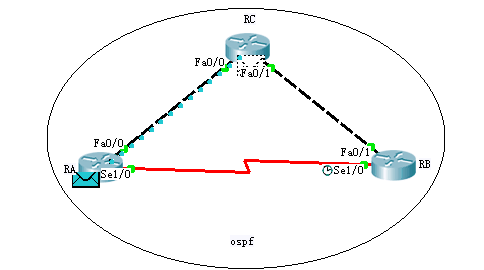

当从路由器RA，ping RB的回环地址时，会遵循ospf协议类型的链路状态，选择RA-RC-RB的100M以太链路（100M链路优于64K链路），而非RA-RB的64K串口链路，如图。
