怎么看宝骏510空调电路图？

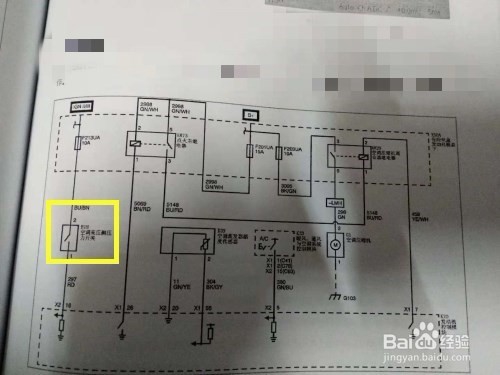

1、看用电设备。

因为是空调电路图，主要的用电设备就是压缩机，从图上可以看到压缩机上有两根线，一个电源，另一个是接地线，压缩机一般情况下会出问题，大多数都是出现泄漏导致空调不工作。

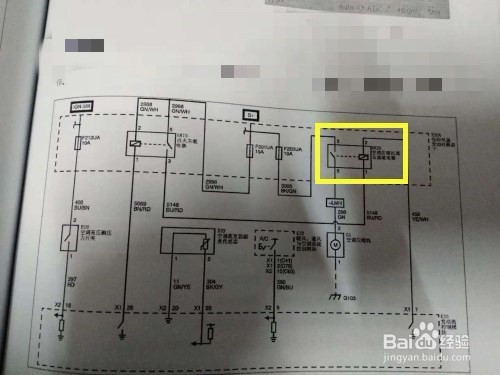

2、找压缩机继电器。

沿着压缩机往上找能看到一个压缩机继电器，它的作用是控制压缩机的吸合，当空调工作条件满足时，继电器就工作，给压缩机提供电源。

3、压缩机继电器内部电路走向。

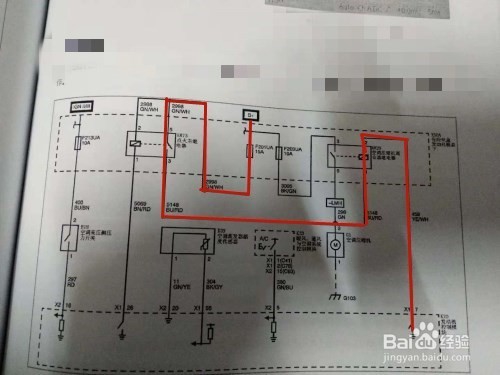

在看继电器时会发现上面有四个线，小编在这先说它的控制电路，从电源往下走，经过点火主继电器，到空调压缩机继电器，在发动机控制模块内接地。如果继电器吸合，继电器3、5开关结合，压缩机工作。

4、空调压力开关。

空调压力开关安装在空调高压侧管路，主要来检测空调内部的压力，当压力过高或过低时都会给ECM低电位信号，导致压缩机不工作。

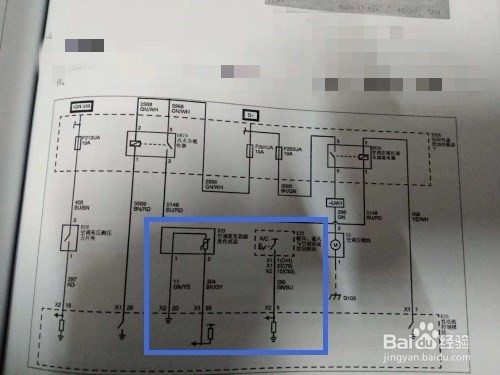

5、A/C开关与蒸发器传感器。

这两个配件都在驾驶室内，车主想让空调制冷，就要手动按下A/C开关，另外ECM要检测传感器的温度，如果温度低于0度，ECM也平会让压缩机工作。

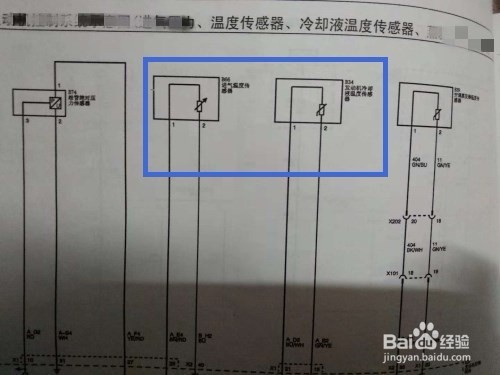

6、外部传感器。

空调要工作需要很多传感器来配合，比如外面有水温与进气温度传感器，如果发动机水温高，ECM为了减少热量，就不让压缩机工作，另外如果没有了进气温度传感器的信号，空调也不能工作，这个在日常维修空调时一定要想到。
