如何配置工业级4G DTU方法

1、1 本地串口配置

本地串口配置有两种配置方式，分别是工具配置和手动配置。本说明书着重说明工具配置的方式。

1.1.1 工具配置

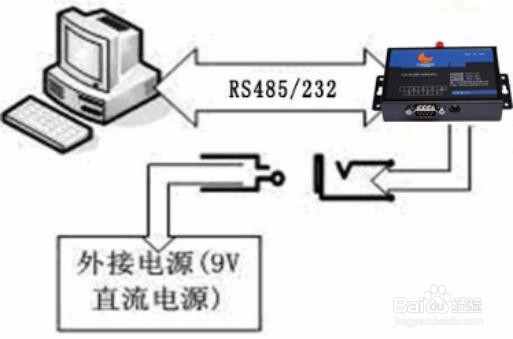

1、用串口线将 DTU 的串口和电脑的串口连接起来。并注意所接的电脑串口编号。 配置参数的计算机和 DTU 的连接原理如下图：

意事项：

要连接计算机进行配置时，请先用串口线将 DTU 和计算机连接起来。再根据配置软件提示给 DTU 上电

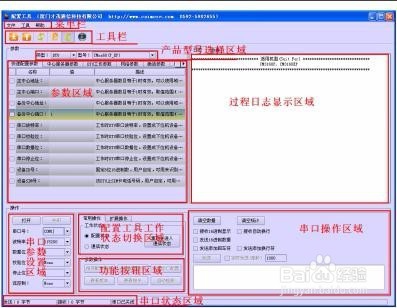

2、在“配置光盘”里面找到“ DTU 配置软件 VXXX.exe”（XXX 为软件版本号。配 置光盘中文件路径：文\无线数据传输终端 DTU\产品工具软件\DTU 配置软件 V544\ DTU 配置软件 VXXX.exe”），并打开此程序。程序界面如下图所示：

配置工具工作区域

3、备注：在配置工具的日志里也可以找到相应的型号信息。 操作如下： 点击图 1.1.1 的型号选择图

4、可以看到如图 1.1.2

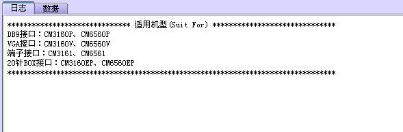

5、��个型号的 DTU 是有特殊功能的 DTU 不做通常的 DTU 的记录里在这不详细阐述了。选择中其中之一，您就可以在数据框里的日志选项下看到对应的型号。如您选择的是 这个型号，则你会在对应的数据框里看到图 1.1.3 适应机型

6、在图 1-1 配置工具工作区域里的“串品参数设置区域”中，选择“串口号”为 DTU 与电脑相接 的串口号；选择“波特率”为 115200；选择“数据位”为 8；选择“校验位”为 NONE；选择“停止位” 为 1；选择“流控制”为 NONE。然后点击打开串口。

在经过 4 的步骤以后，在“过程日志显示区域”中会出现给 DTU 上电提示，如下：

7、这个时候给 DTU 上电。

6、在“图 1-1 配置工具工作区域”里的“配置工具工作状态切换区域”中的“常用操作”选项 里选择的是“配置状态”，则在经过 4、5 步骤后则会进入配置状态。

7、直到提示“读取配置参数：成功！”就可以对参数进行配置了。

8、配置过程可以参考《第四章 快速配置 DTU》和《第五章 DTU 功能详细配置》。

9、配置完成后点击“保存配置参数”来保存配置

8、1.2 手动配置

1、打开“串口工具”或“超级终端”等软件。

2、将串口号选择为 DTU 与电脑相接的串口号，配置串口参数，并打开串口。串口参数设置为： 波特率——115200；数据位——8；校验位——无；停止位——1；流控制——无。

3、给 DTU 上电的同时按住’s’键，直到出现进入配置状态的提示。（可以以“AT+LIST”字符

串做为进配置状态的提示）

4、通过 AT 命令来配置 DTU 的参数。（详细的 AT 命令可以参考《附件二：AT 命令集》） 5、配置完成后重启 DTU。

0 注意事项： 建议尽量不要用手动配置，而是用工具配置方法，因为工具配置方法简单直观，方便。

3.2无线网络配置

当 DTU 连接上服务器后。服务器可以通过无线网络对 DTU 的参数进行远程相应的修改。步骤

如下：

1、服务器软件向指定的 DTU 发送“***COMMIT CONFIG***”（不包含引号）的数据包。

2、当服务器软件收到 DTU 返回的“Remote Config Ready”，说明 DTU 进入网络配置状态。

3、通过 AT 命令来配置 DTU 的参数。（详细的 AT 命令可以参考《附件二：AT 命令集》） 4、配置完成后请重启 DTU（发送 AT+RESET 命令）。

1.3 短信配置（仅 3180 系列产品可用）

当 SIM 卡有开通短信业务的时候，DTU 可以通过短信来修改 DTU 的参数。

发送修改 DTU 参数的短信格式如下：***COMMIT CONFIG***:AT 命令。（详细的 AT 命令 可以参考《附件二：AT 命令集》）

修改参数完成后请重启设备让参数生效（发送短信***COMMIT CONFIG***:AT+RESET）

0 注意事项： 每条短信只能修改一个参数

0 事例：修改 DTU 主中心端口号为 5001。

在手机或其它设备上发送短信“***COMMIT CONFIG***:AT+PORT=5001”（不包含引号）。 等待接收到 OK 时再发送“***COMMIT CONFIG***:AT+RESET”（不包含引号）来重启 设备。
