万能角度尺怎么看度数图解

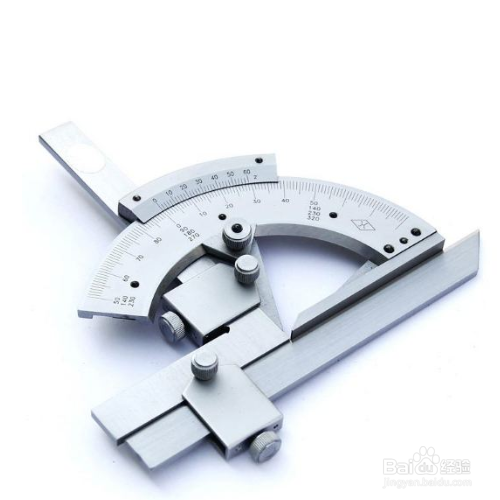

1、万能角尺适用于测量加工中的内角，外角，可测量0至320度的外角和40至180的内角。

2、万能角度尺用于测量工件的内角和外角是量具。

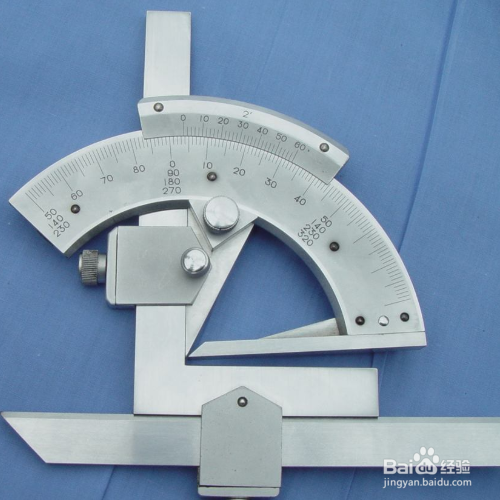

3、万能角度尺的读数机构是根据游标原理制成的。主尺刻线每格为1°。游标的刻线是取主尺的29°等分为30格，因此游标刻线角格为29°/30，即主尺与游标一格的差值

4、对于测量，首先调整零位置。万能角度尺的零位，是当角尺与直尺均装上，而角尺的底边及基尺与直尺无间隙接触， 主尺与光标上的“0”线对齐。 在调整了零位置之后，通过改变参考尺，角尺和标尺的相互位置，可以在0-320度的范围内测试任意角度。

1、在使用前擦拭干净万能角度尺，然后设置零位置，以确保每个零件的交互稳定且停止后的读数不变。

2、在测量中，放松制动螺母，移动主尺台进行粗调，旋转光标背面的手柄，直到两个角尺测量面与测量工件的工作面紧密接触。 然后拧紧制动器上的螺帽加以固定，读取即可。

3、测量完毕后，应用汽油或酒精把万能角度尺洗净，用干净纱布仔细擦干，涂以防锈油，然后装入匣内。
