ensp模拟器如何使用静态路由

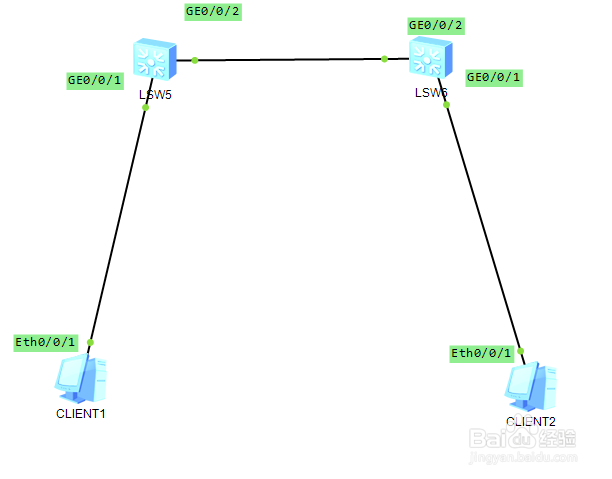

1、打开ensp模拟器，新建拓扑如下图

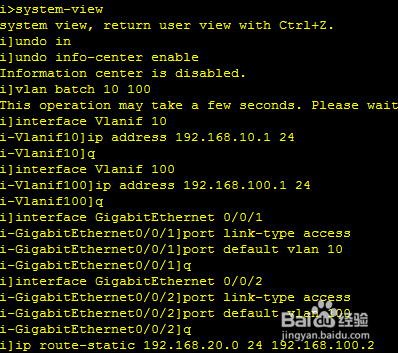

2、启动LSW5交换机，并配置如下：

vlan batch 10 100

inter vlan 10

ip address 192.168.10.1 24

quit

inter vlan 100

ip address 192.168.100.1 24

quit

inter Ge0/0/1

port link-type access

port default vlan 10

quit

inter Ge0/0/2

port link-type access

port default vlan 100

quit

ip route-static 192.168.20.0 24 192.18.100.2

ip route的参数分别为：要到达地址 子网掩码 下一跳地址

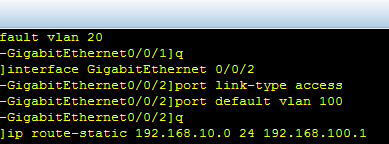

3、启动LSW6交换机，并配置如下：

vlan batch 20 100

inter vlan 20

ip address 192.168.20.1 24

quit

inter vlan 100

ip address 192.168.100.2 24

quit

inter Ge0/0/1

port link-type access

port default vlan 20

quit

inter Ge0/0/2

port link-type access

port default vlan 100

quit

ip route-static 192.168.10.0 24 192.18.100.1

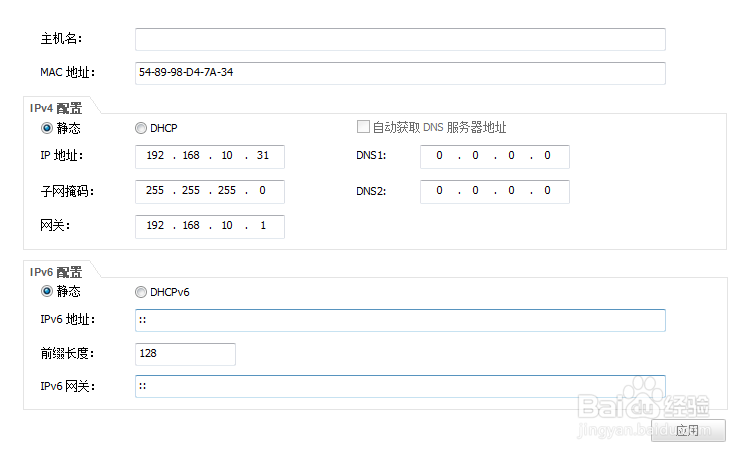

4、在PC1配置网络如下所示

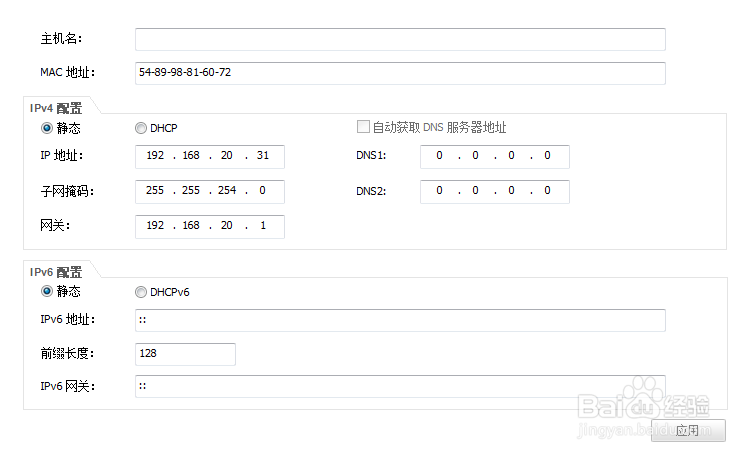

5、在PC2配置网络如下所示

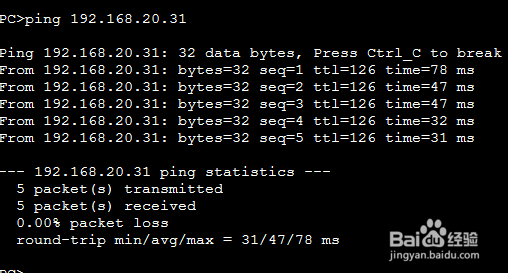

6、在PC1的命令行ping 192.168.20.31可以正常ping通

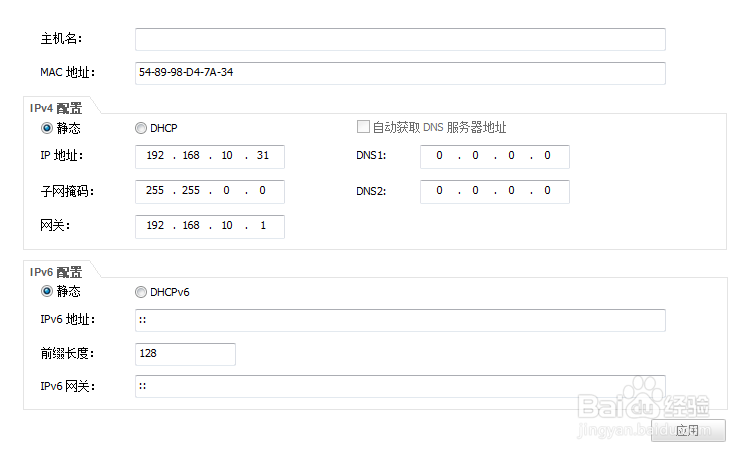

7、但是如果更改了PC1的子网掩码，如下图所示就无法ping通，所以在实际中子网掩码一定要引起重视

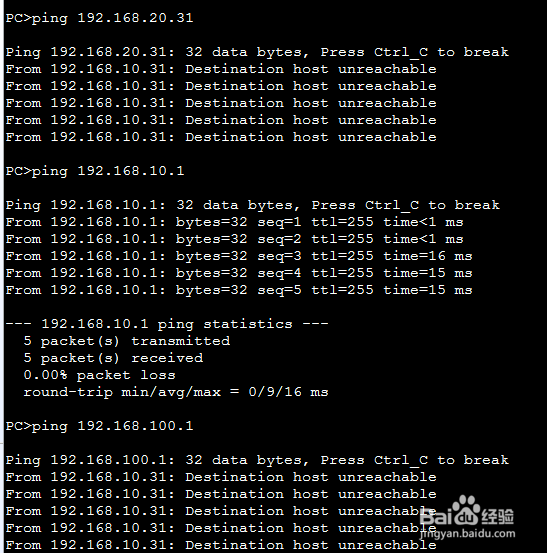

8、用改后的PC1尝试ping 192.168.20.31不通，但是和交换机的网关地址是通的，因为PC1是扩大了网络范围，ping 192.168.100.1也不通，所以现实配置交换机一定注意设置一样大小的子网掩码，不同网段的通信考虑使用三层协议
