直流电压变送器

1、按SET键大于3秒钟，进入参数设置一级菜单，按◀键移位，数码管闪动，按▲键修改，按住▲修改键不放为减,每按一下▲修改键为加.再按SET确认，往下查阅继续按SET，设置完成后，按◀键大于3秒钟，保存参数设置，并返回显示菜单；参数设置菜单下，15秒钟不做任何操作，自动返回至显示菜单。具体如下图示意：

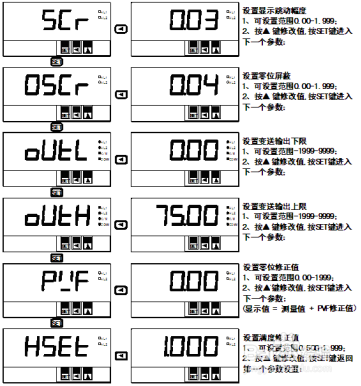

2、当一级菜单内参数LtCk=100时，同时按SET键和◀键大于3秒钟，可进入参数设置二级菜单。具体如下图示意：

1、◆ 测量：直流电压

2、◆ 四位0.34“数码管显示，小数位数可设定

3、◆ 隔离方式：电源、输入、输出三方完全隔离抗干扰能力强

4、◆ 输出：DC0-15V

5、◆ 体积轻巧、外形美观、35mm标准导轨安装、装卸方便

1、精    度：≤±0.2%R.O.或±0.5%R.O.

线 性 度：≤±0.1%R.O.

满刻度校准：≤20%of R.O.

零点校准：≤10%of R.O.

隔离强度：1500Vdc(1分钟)或交流峰值　

电源、输入、输出三方完全隔离

工作电源：AC/DC24~265V±10%

电源消耗：AC约4VA,DC约4W

响应时间：≤400msec.

工作环境：-10~60℃/小于95%相对湿度（无冷凝状态）

贮存环境：-20~70℃/小于70%相对湿度

输出波纹：≤0.2%R.O.(峰峰值)

输出负载：电压输出最大负载能力为5K；

电流输出最大负载能力为510Ω

外壳材质：ABS防火材料

安装方式：35mm标准导轨或底座螺钉安装

外型尺寸：120（L）×55（W）×75（H）mm

重    量：约400克
