如何对固定管板换热器进行压力试验

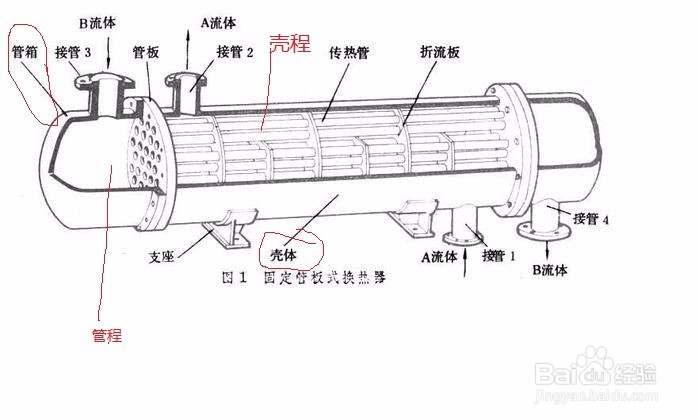

1、简单介绍固定管板换热器分为管程和壳程，而这两程试验压力是通过每程介质参数生成

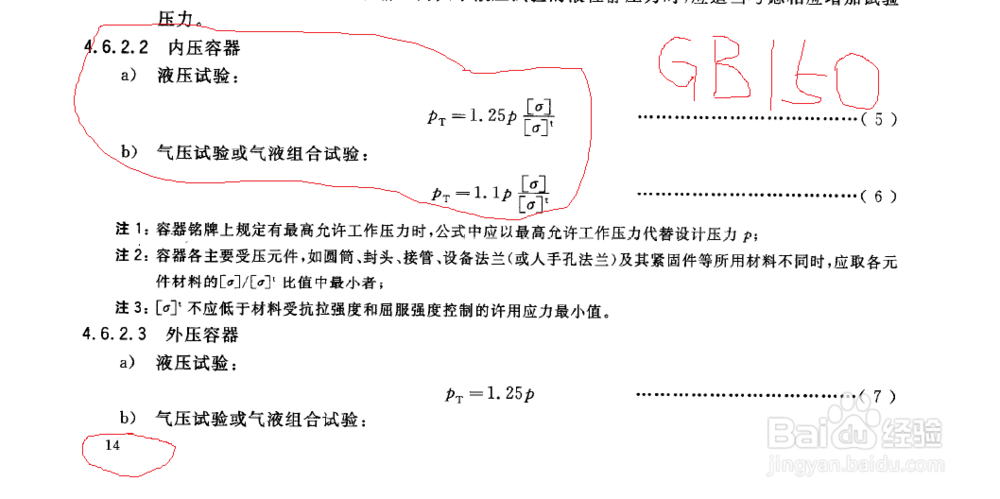

2、液压试验压力的算法见下图，特别需要注意试验压力公式中主要受压元件的许用应力需在GB150.2-2011中查询。公式中许用应力表示：

[σ]--表示材料常温下许用应力（查询表中20℃）下许用应力 ；

[σ]t--表示材料设计温度下许用应力（可能需要用到内插法）下许用应力 ；

[σ]/[σ]t--需要取主要受压元件的最小值（碳钢设备一般为Q345R最小）

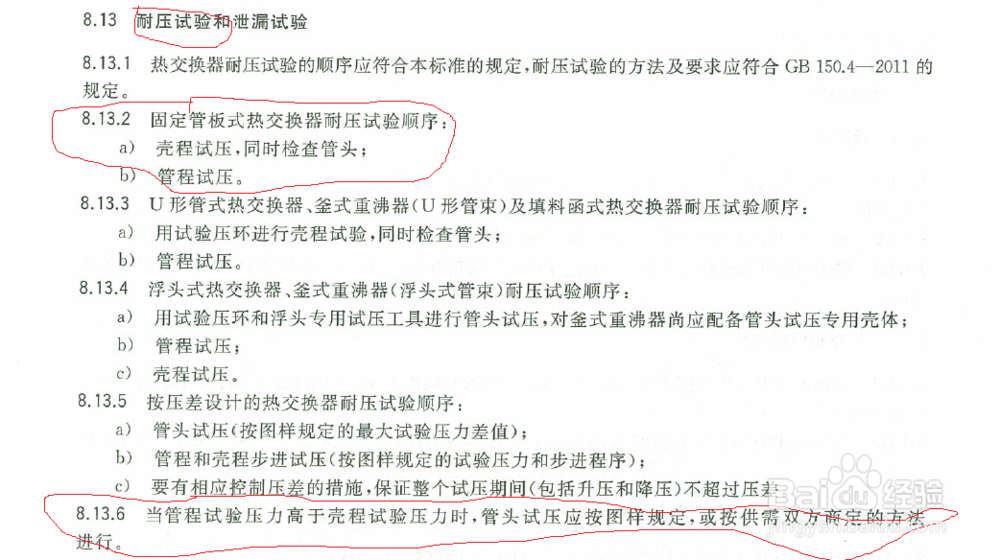

3、按上步公式相应算出管、壳程液压试验压力，需要我们明确先进行壳程试验压力，在进行管程试验压力：原因为需要先检查管头，如果先进行管程，上管箱后不能看到管头试验情况

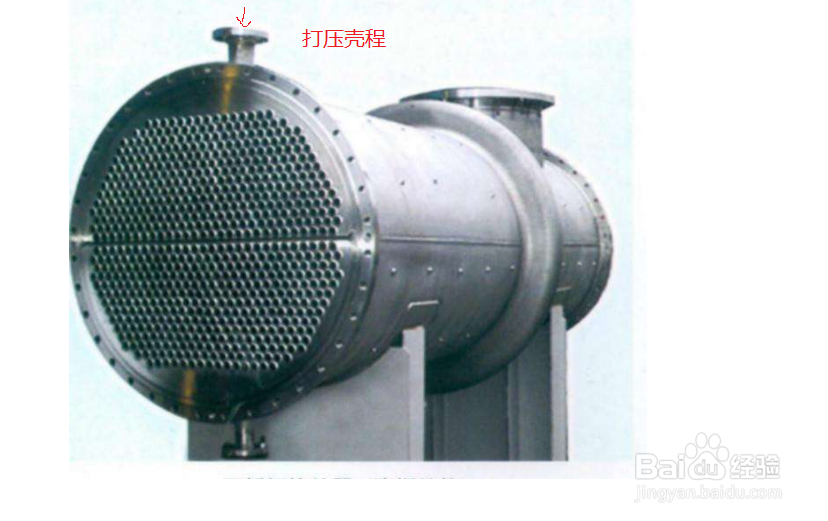

4、进行壳程试验时，设计中如管程试验压力高于壳程试验压力，则一般需要提高壳程试验压力至管程试验压力相等值。以防管程压力高试验时却不能看到管头情况

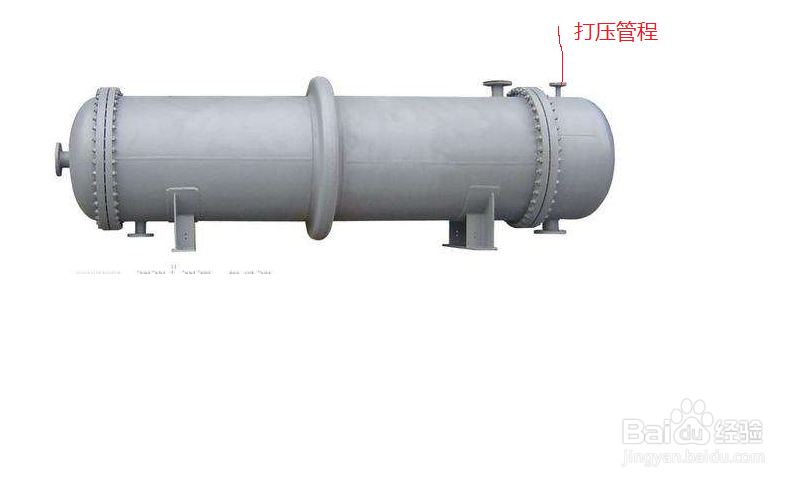

5、安装俩端管箱，进行管程试验，试验完成，完成本操作
