proe钣金平整壁的创建方法

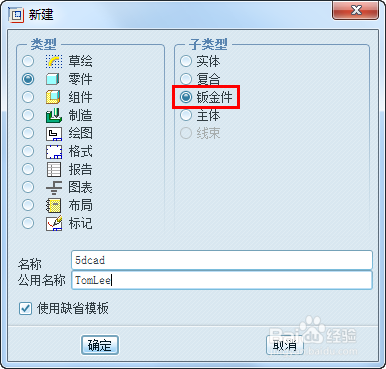

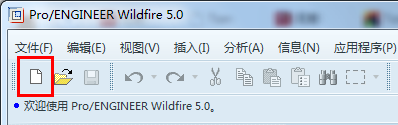

1、新建钣金零件，注意文件子类型选择“钣金件”。

2、点击图标，启动平整壁的创建。

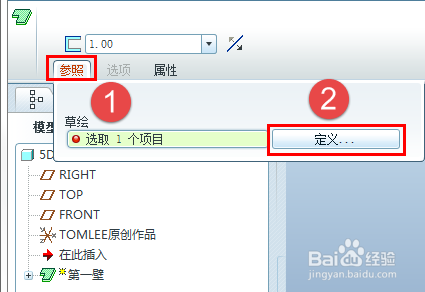

3、特征操控板中点击“参照”，然后点击草绘右侧的定义按钮。

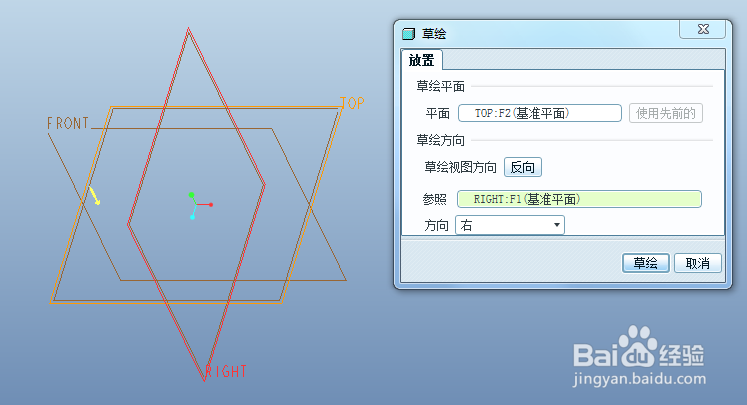

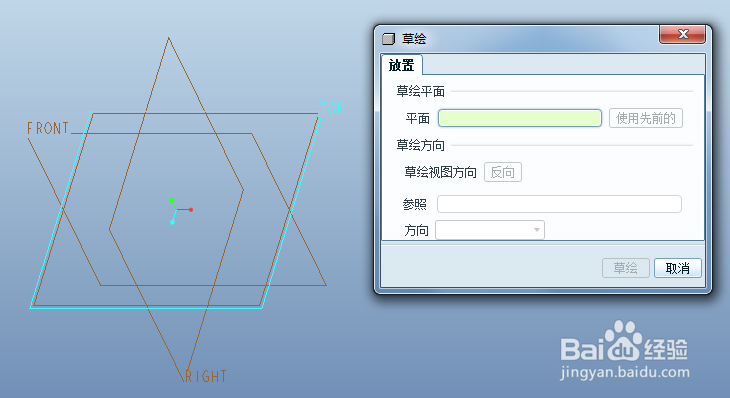

4、选择TOP基准平面作为草绘平面，其余接受默认点击“草绘”。

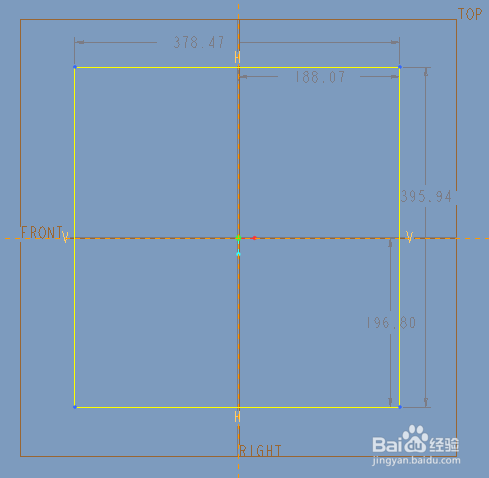

5、绘制平整壁的轮廓，这里需要是一个封闭的草绘轮廓。

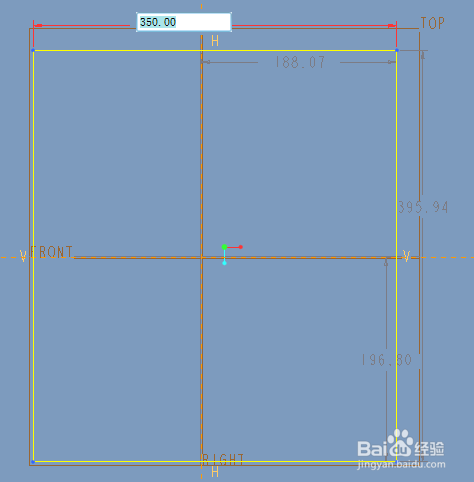

6、双击尺寸，修改后回车确认。

7、完成草绘几何轮廓后，打勾完成草绘。

8、在特征操控板输入壁厚值，这里默认值是1。

9、打勾完成平整壁特征的创建。

10、模型树上记录的第一壁，就是刚刚创建的平整壁。
