s71200 保持型接通定时器

1、引脚功能

IN:定时器使能端

Q:输出端

R:复位端

PT:定时时间

2、TONR定时器功能（见下图）：当IN为 1时，定时器开始计时，ET开始计时当达到设定值，Q开始为1输出，复位R端为1时，定时器的当前值和输出状态复位。

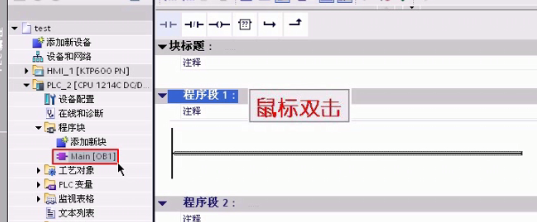

1、打开软件在程序块 MainOB1中添加程序段

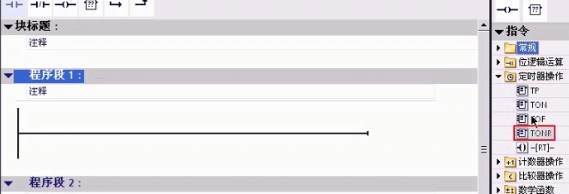

在指令树中---定时器----选中TONR（拖拽到程序段中）

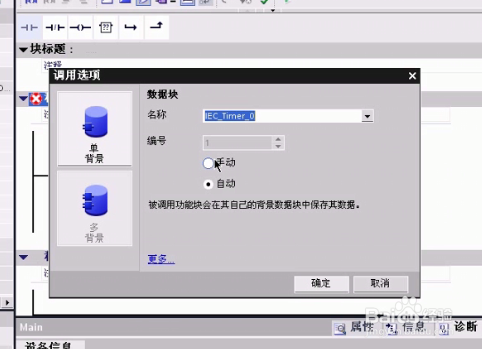

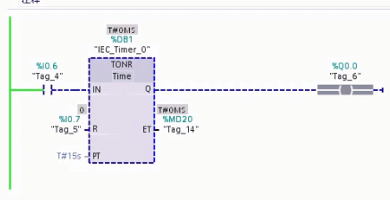

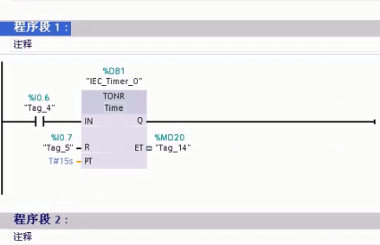

2、定于背景数据块以及引脚数据（见下图）

  背景数据块选择自动分配就可以了，引脚数据可以自己定义（需要符合编程要求）

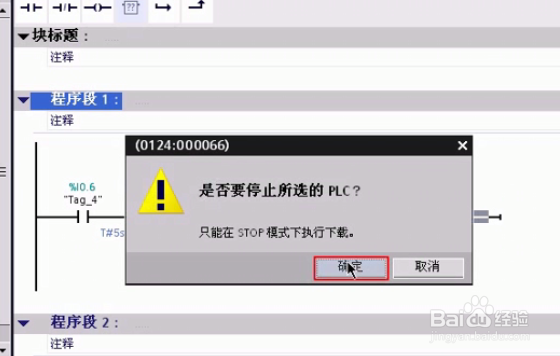

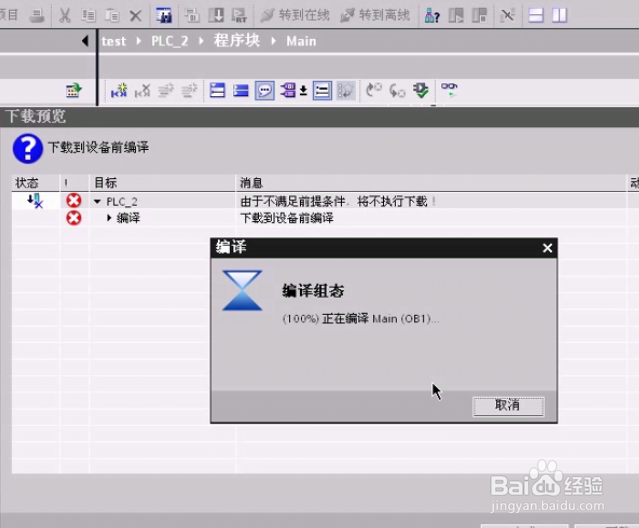

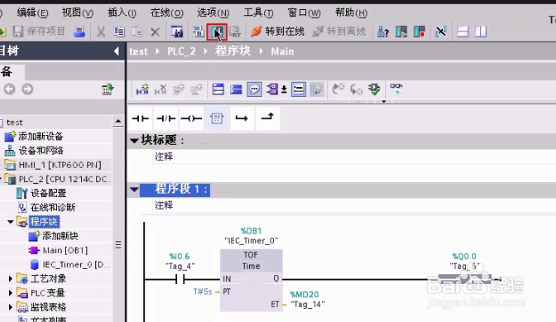

1、项目树中选择程序块---选择下载按钮----确认下载---开始自己编译下载

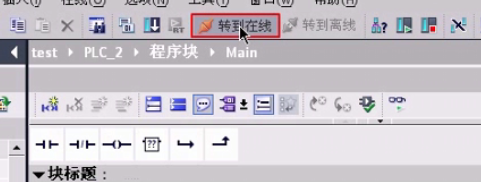

1、点击监控按钮程序开始运行（转到在线）

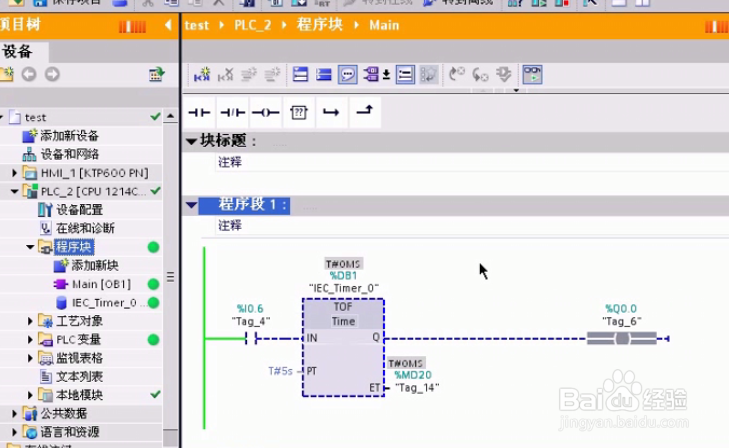

程序已经在线状态

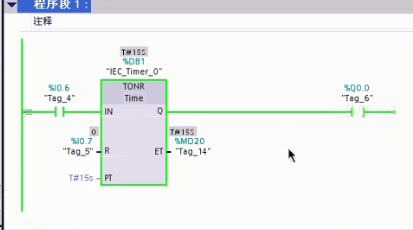

2、根据上面时序图的功能可以测试定时器了
