三菱plcFX3u系列编程办法

1、双击桌面上三菱plc编程软件 GX work2 创建新工程  点击工程——新建工程

2、选择工程类型：简单工程 ——  plc系列：FXCPU—— plc类型：FX3U/FXUC——编程语言：梯形图设置。

3、完成后点击确认，进入程序编程页面。开始编写plc程序。

1、现在 已经进入了程序编辑的界面，我们此次编程的示例程序要求为俩个弹性按钮分别为X0，X1，一个关闭按钮X2，分别控制YO，Y1两盏灯的量灭，当按下弹性X0时YO会一得电，按下弹性按钮X1时Y1将会一直得点，X2按钮可以关闭Y0和Y1，要求在Y1有电时X0按钮不起作用，Y0有电时X1按钮不起作用。

2、我们将该程序分成4个步骤分别为：1、亮灯2、保持3、关闭、4互锁。

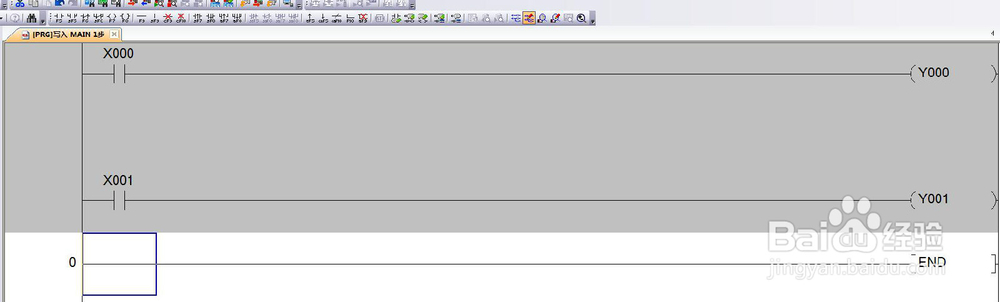

现在我们先编写第一步1、亮灯。我们直接用X0的常开触点连接Y0的线圈，X1的常开触点连接Y1的线圈（如下图）现在的程序就可以实现按下按钮X0，Y0得电按下X1，Y1得电。

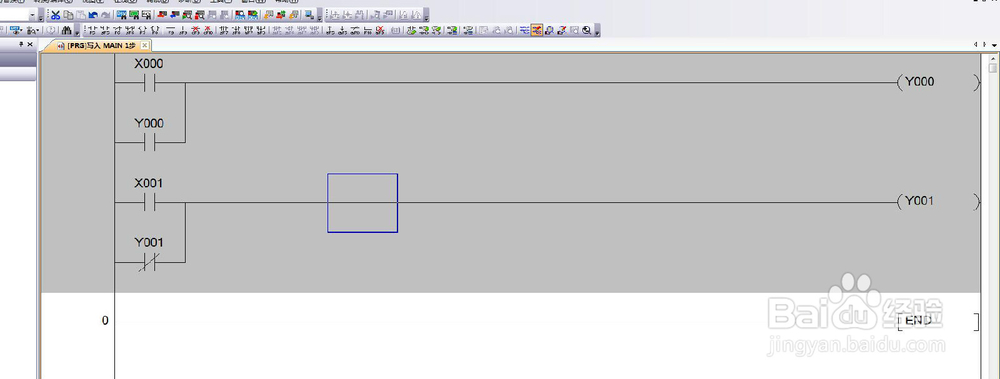

3、编辑完成第一步后我们开始第二步的编辑2、保持。因为X0X1两个按钮为弹性按钮无法保持Y0、Y1一直的点所以我们在这运用自保持编程手法。用得电后的Y0、Y1自己保持住自己电（如下图）。

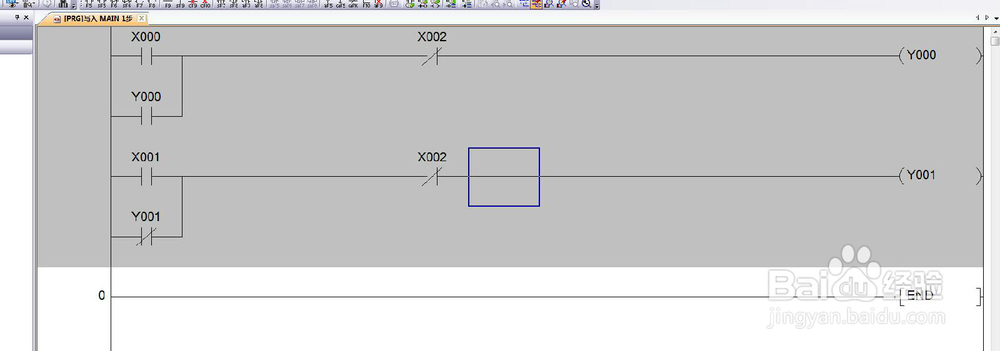

1、第二步保持也编辑完成后我们需要关闭两盏灯因此做第三步3、关闭。我们在自保持程序的两条自保持路上加一个X2的常闭触点当按下X2按钮后会切断Y0、Y1的自保持使其失电。（如下图）

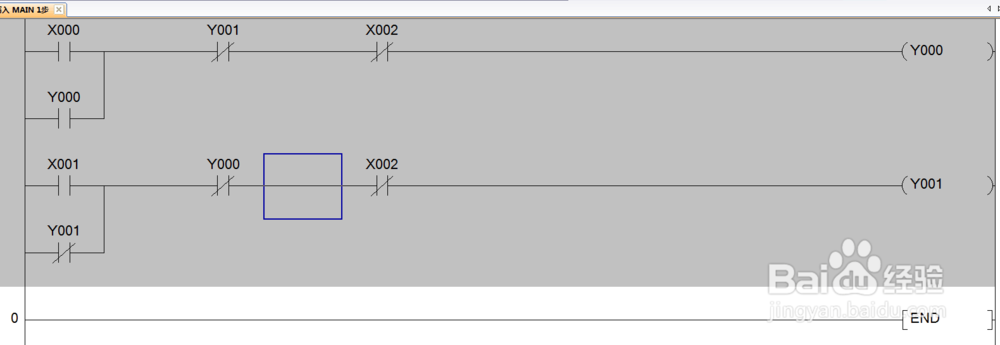

2、编辑完成以上三步后我们编写最后一步4互锁。题目要求为按下弹性按钮X1时Y1将会一直得点，X2按钮可以关闭Y0和Y1，要求在Y1有电时X0按钮不起作用，因此需要一个互锁编辑办法来解决，编辑手法如下图当 Y0得电时用Y0的常闭触点切断X1和Y1的连接，同理当 Y1得电时用Y01的常闭触点切断X0和Y0的连接，即可完成互锁功能。
