唐管家远程预付费系统采集器安装位置及安装步骤

1、安装位置：

为了节约项目费用和施工难度,唐管家建议将将若干数量的电表统一安装于一个电表箱内，一个电箱里面的电表共用一个电力载波模块，一个电力载波模块原则上可以管理32台电表,但实际应用建议不要超过20台。

一般情况下，电表采集器安装在电表箱内，或者距离电表箱很近的一个单独的防护箱内。采集器安装表箱内时，可在表箱内预留一个位置,以便安装电表采集器。

2、安装数量的确定原则 ：情况一：如果电表箱内电表多，每个表箱可安装一个电表采集器；情况二：电表箱和电表箱之间虽然距离较近，但两个表箱之间走485线困难，每个表箱可安装一个电表采集器；情况三：在高层建筑小区，表箱内电表较少，而且每层都有表箱，表箱和表箱之间方便走信号线，这时候我们可以2～3层共用一个电表采集器。情况四：如果电表分布比较分散，可采用电力载波电表，每个电力载波电表自带一个载波模块，可以直接通过原有电力线路和集中器建立通信链路，电表和集中器之间通信不需增加通信线路。

3、安装位置的确定原则 ：根据“电表采集器安装数量的确定原则”，确定电表采集器和电表之间的空间位置关系和485连线位置关系。注意：A ）每个电表采集器最后可连接20块485电表 。B ）电表采集器和电能表之间的RS485线最长限制为1000米。

1、根据现场情况，将电表采集器安装于电表箱某一导轨内。

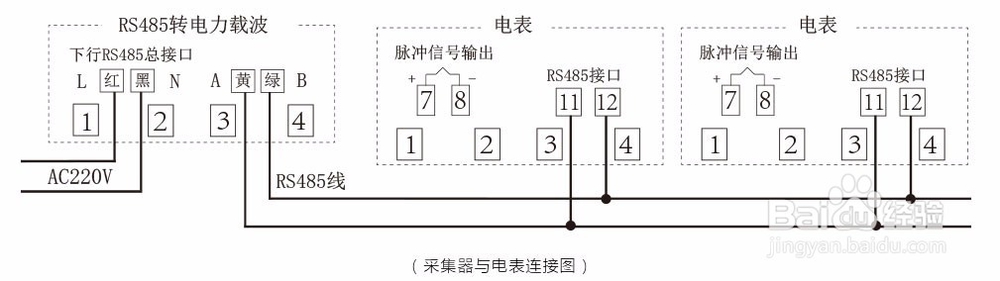

2、根据现场情况，参考电表采集器与电表之间信号线的连接方式，将各个电表的485总线接到电表采集器的85接口。同一采集器下端的电表RS485 接口采用并联方式连接。

3、按照电表采集器电源线的连接方法,给采集器供电。采集器接通交流220V、50Hz的交流电后，工作指示灯点亮,采集器开始正常工作。电表采集器 就是利用220V的电源线集中器通信的。

4、记录电表（表号）及安装位置。

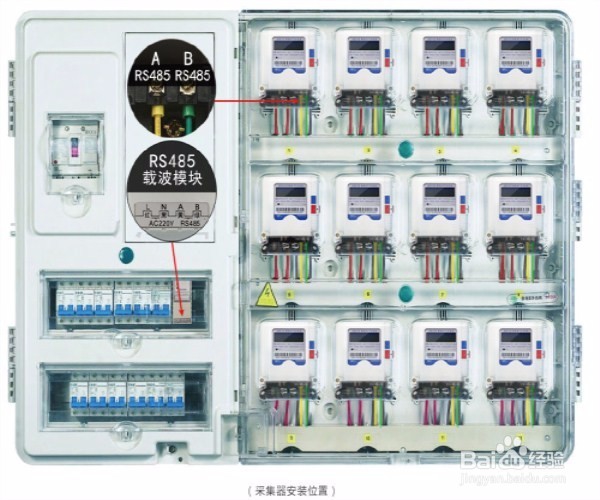

1、电表数据采集器与电表之间信号线接线位置图示
