怎么用ANSYS workbench做复合圆筒模型？

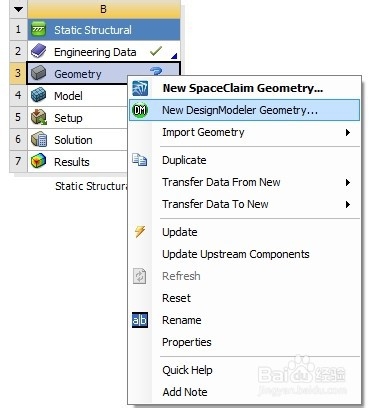

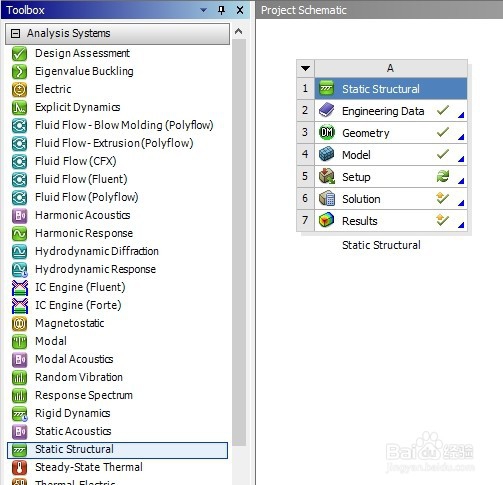

1、先打开ANSYS workbench，建立static structural项目，右键点击Geometry子栏下的第二个按钮进入建模空间。

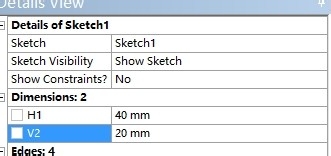

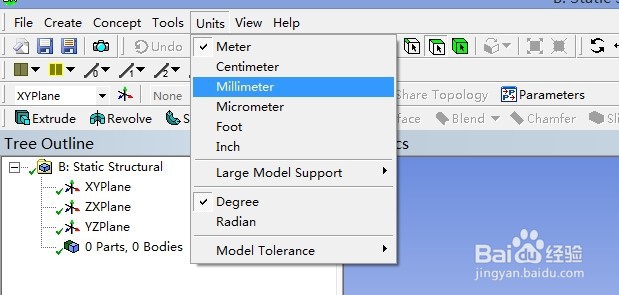

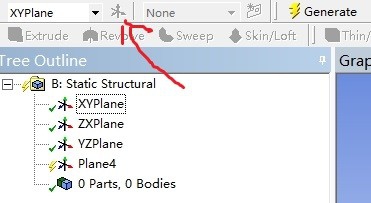

2、先设置单位units，选择自己想要的单位，工程上一般以毫米为单位。再创建新的plane，新的草绘，在草绘中建立一个自己圆筒截面矩形（本文中高20mm宽40mm）。

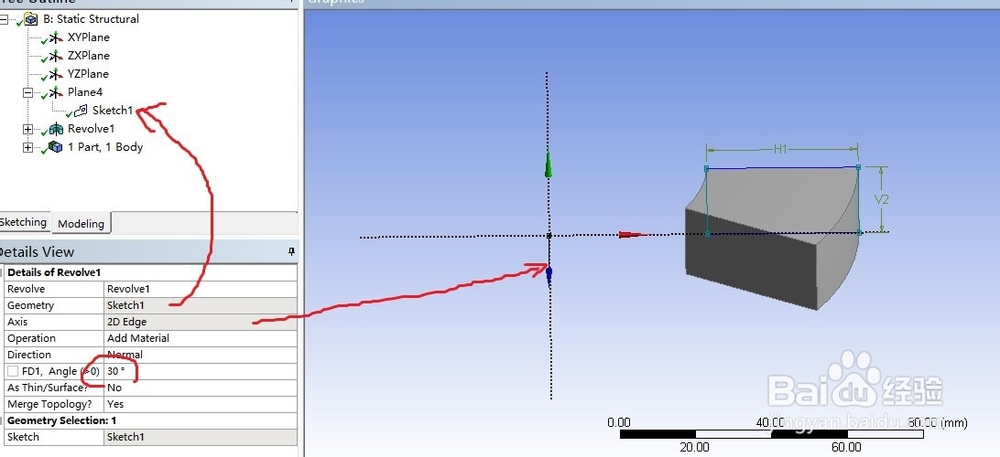

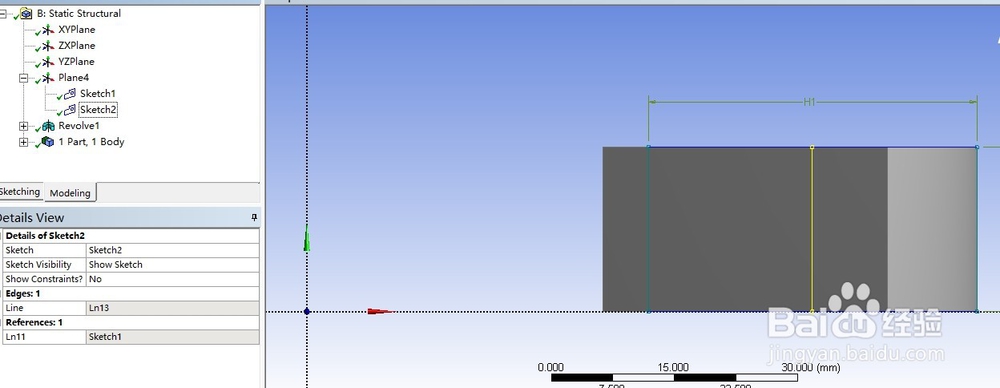

3、使用Revolve命令，将矩形旋转成圆筒壁，旋转角度可以任意设置（本文中角度为30°），旋转主轴设置成Y轴。之后再建立草绘2，在要分层处建立一条直线（本文中分成两层，想分多层可以画多条直线）。

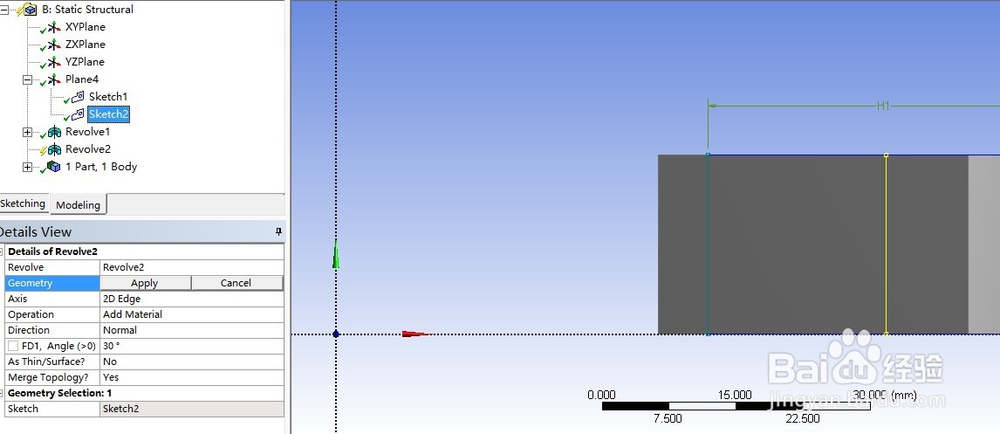

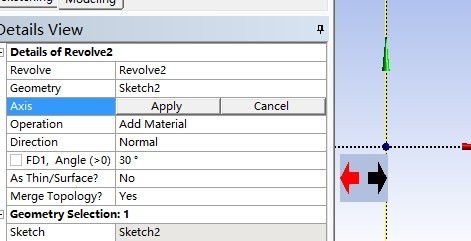

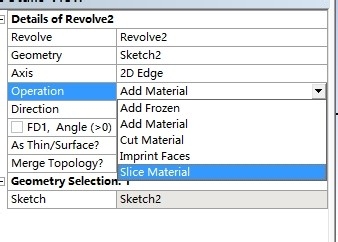

4、再次使用Revolve命令，将草绘2旋转一下惹涛，其中主轴要选Y轴，Operation项要选择Slice Material，Generate后就可以生成双层壁厚了。

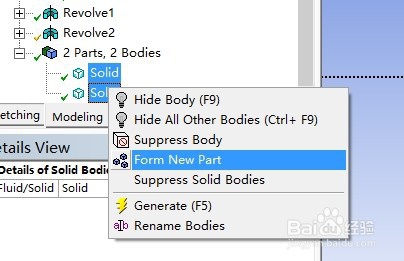

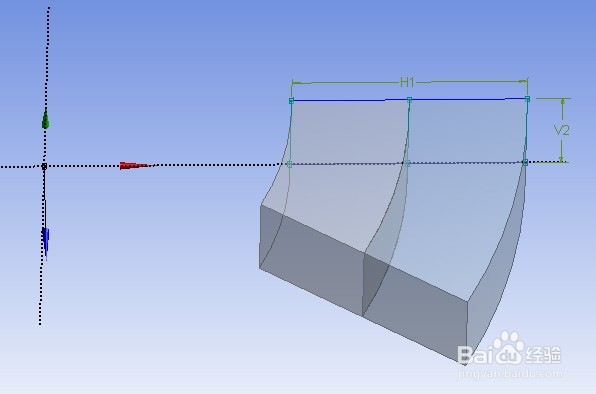

5、生成的霸劣图像如下图所示，再用Form New Part将两个实体合成一罪牺掩个部分，即成为复合圆筒了。
