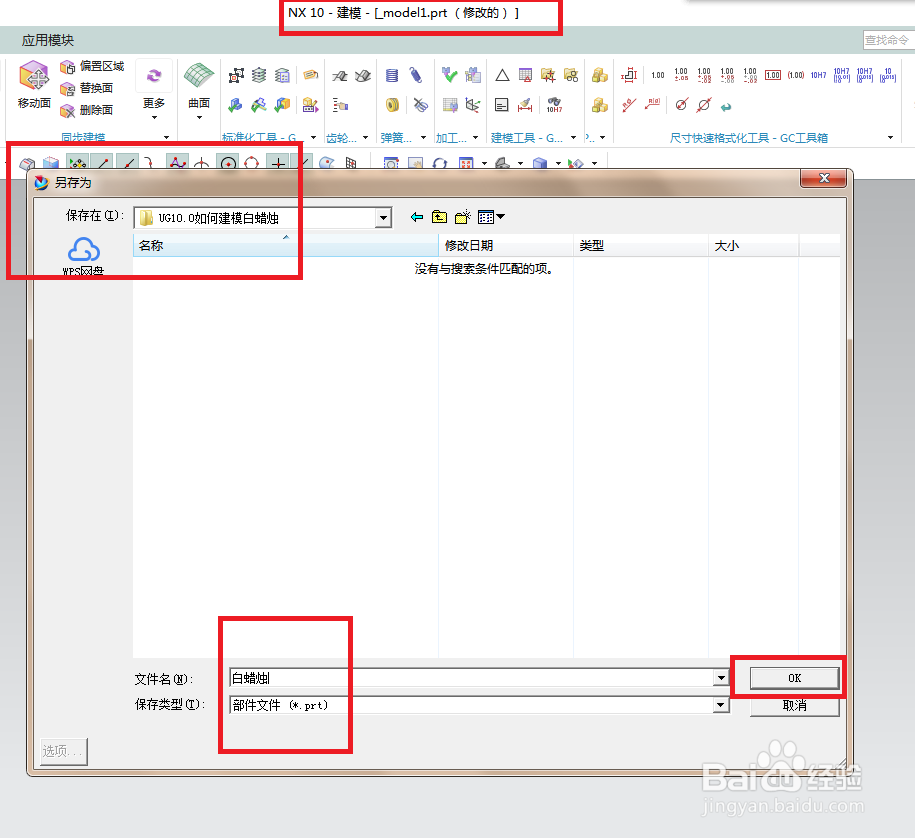

UG10.0如何建模白蜡烛？

1、如下图所示，

打开UG10.0软件，

新建一个空白的模型文件，

然后另存为“白蜡烛”文件。

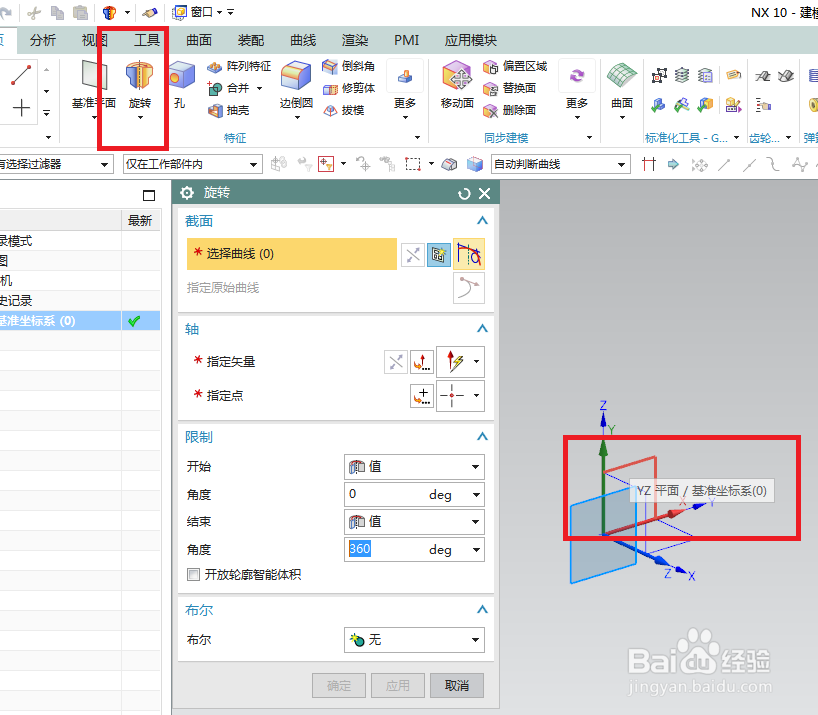

2、如下图所示，

执行【旋转——YZ平面】直接进入草图。

3、如下图所示，

进入草图，激活轮廓命令，

画出一个大致轮廓，

然后激活快速尺寸命令，标注尺寸，自己凭着记忆或者感觉给吧，毕竟也没法去量实物了，

最后点击“完成”，退出草图。

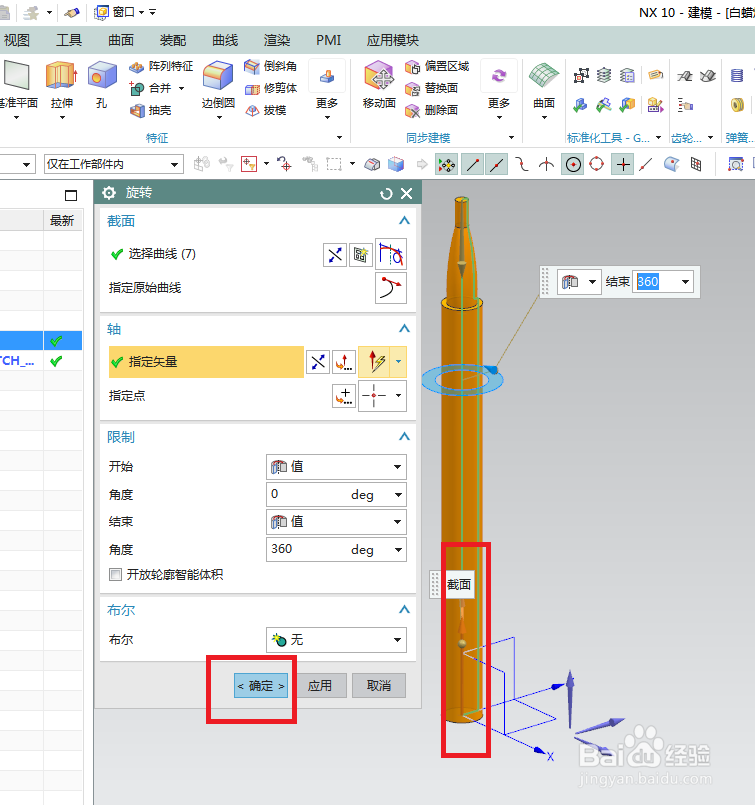

4、如下图所示，

回到“旋转”对话框，

点击Z轴为旋转轴，

点击确定。

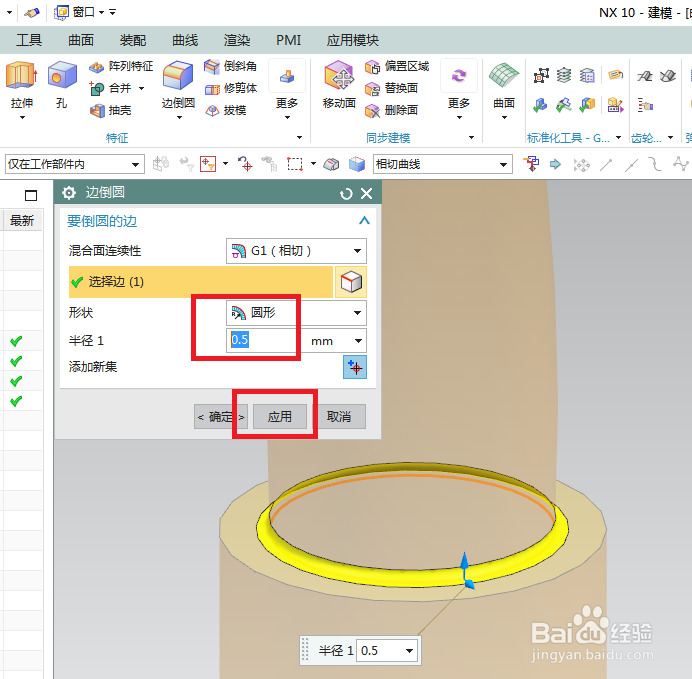

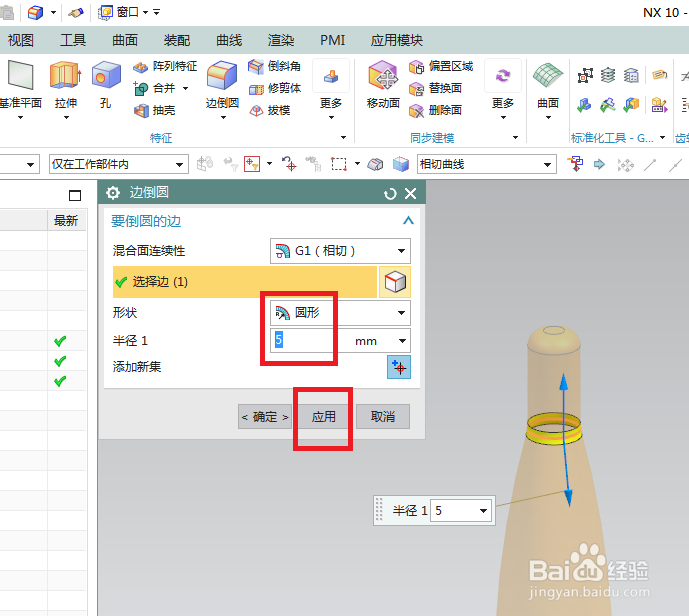

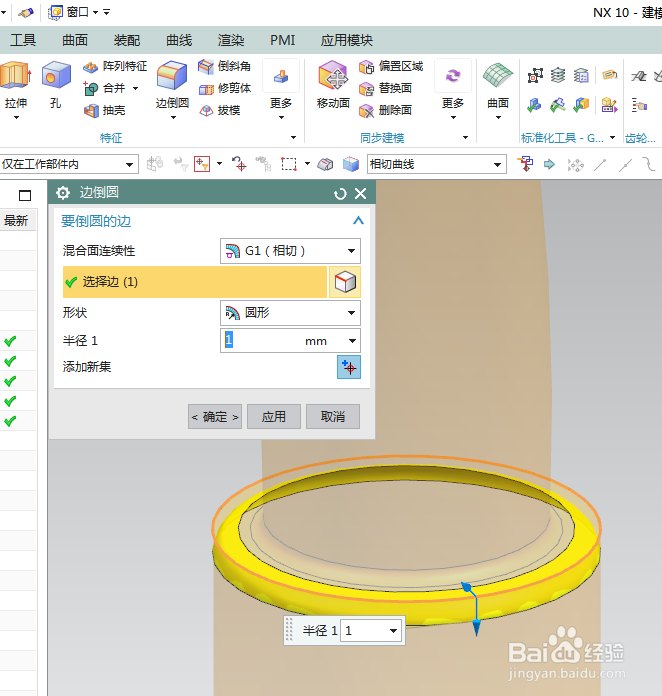

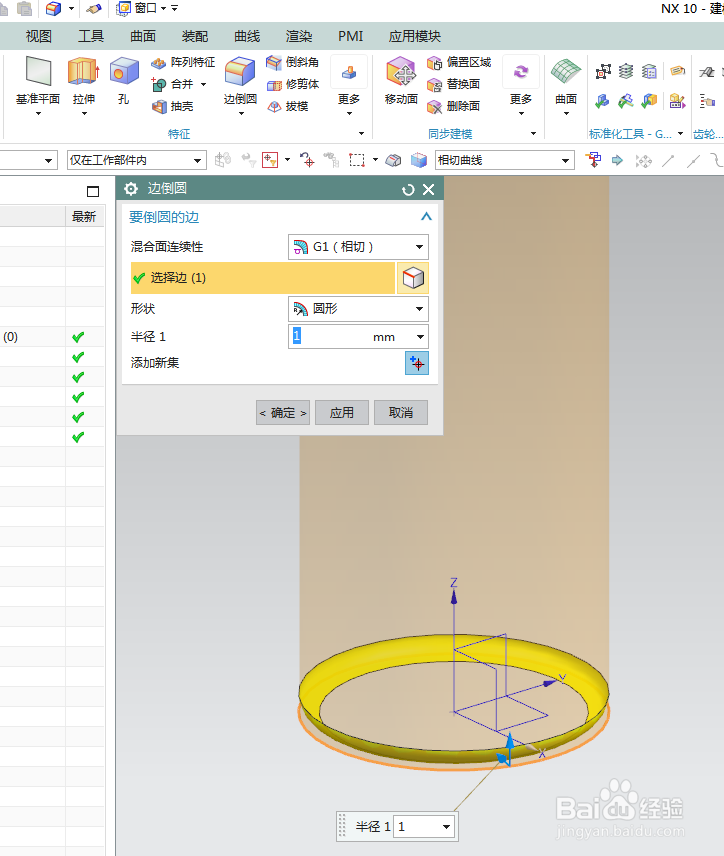

5、如下图所示，

从这里开始要连续多次边倒圆了，

按照下图顺序进行边倒圆操作，

第一幅R1.5，

第二幅R5，

第三幅R0.5，

第四幅R1，

第五副R1。

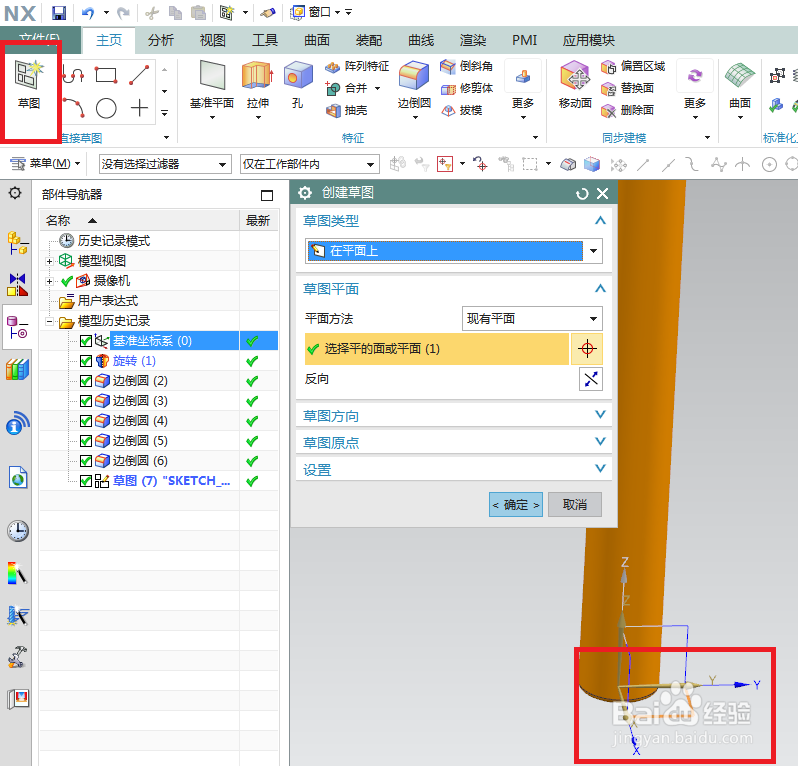

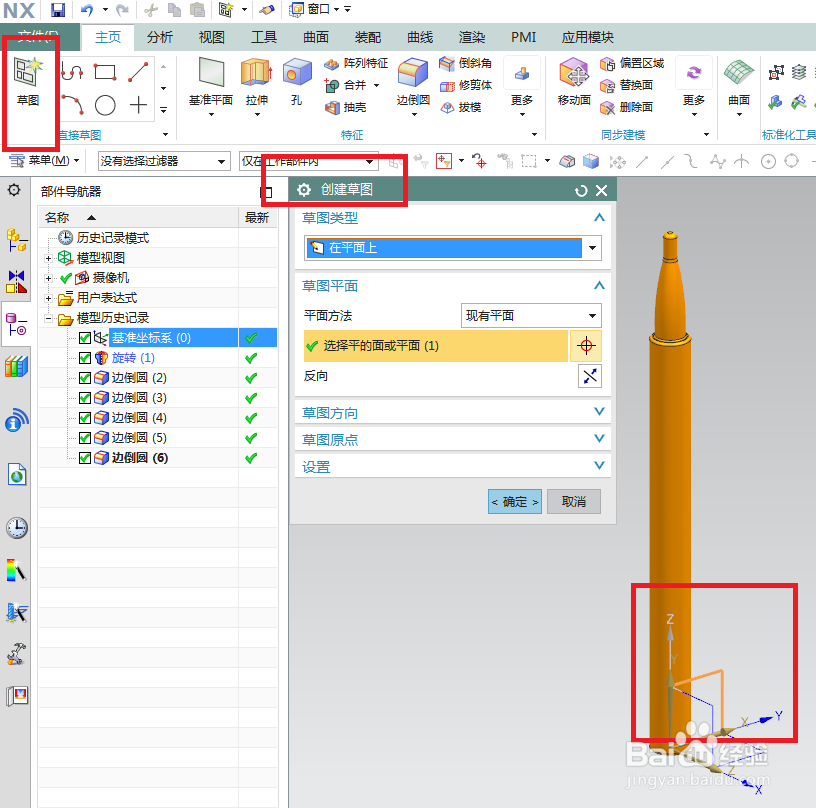

6、如下图所示，

这里创建一个草图，作为后面的扫掠路径。

第一幅图：

点击工具栏中的“草图”图标，

点击基准坐标系中的YZ平面，

点击“创建草图”对话框中的“确定”。

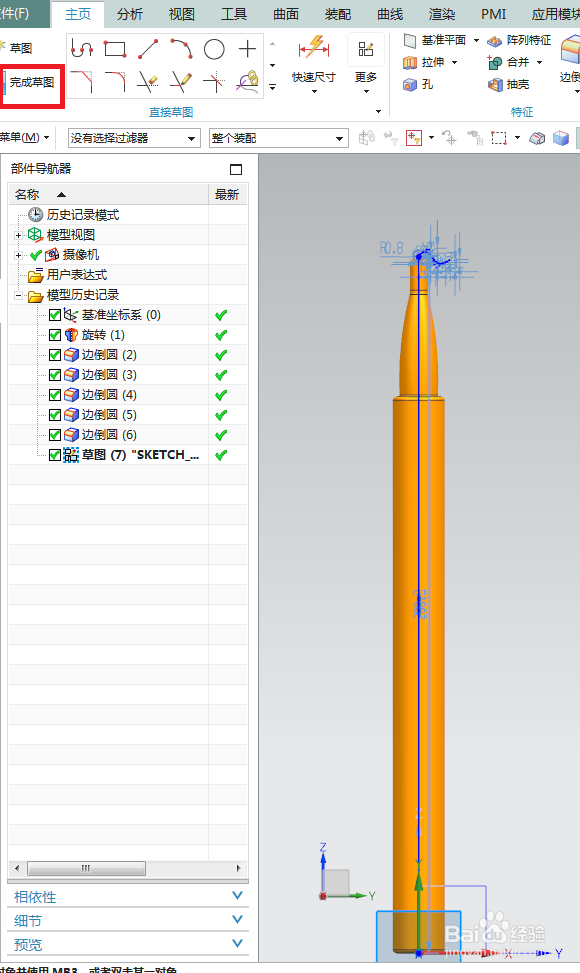

第二幅图：

激活直线命令，以坐标原点为起点向上画一条竖直的线段，

激活样条曲线命令，以竖直线段的上端点为起点画一条样条曲线，手动调整形状，

视情况决定是否加一个圆角过渡，

点击完成，退出草图。

7、如下图所示，

这里是画后面的作为扫掠的截面草图。

第一幅图：

点击工具栏中的“草图”图标，

点击基准坐标系中的XY平面，

点击“创建草图”对话框中的“确定”。

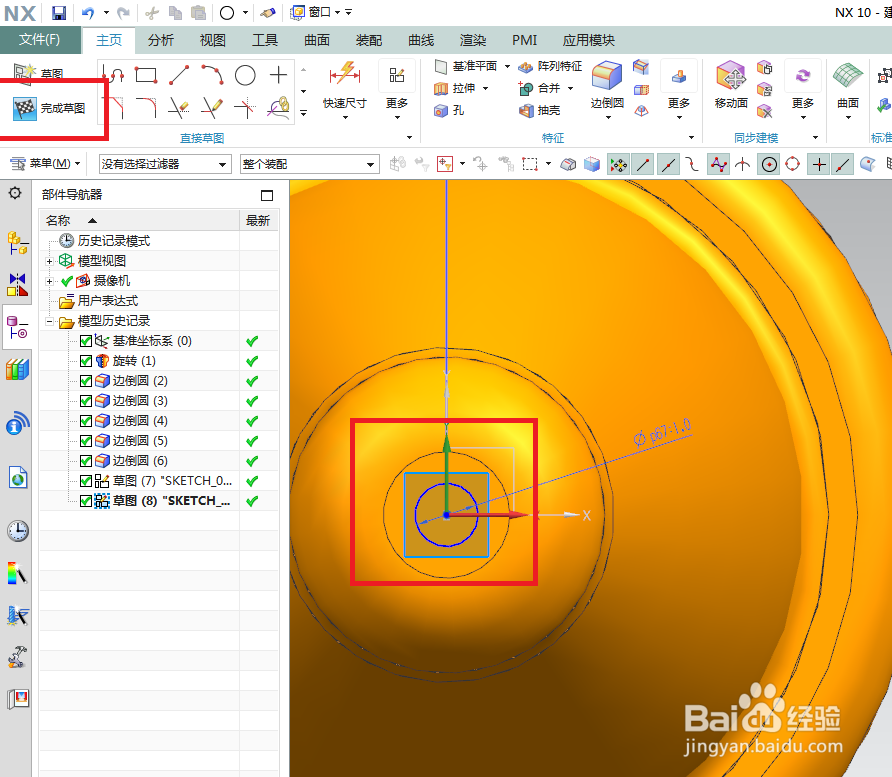

第二幅图：

激活圆命令，以坐标原点为圆心画一个圆，

双击修改圆的直径为1，

点击完成草图，退出草图。

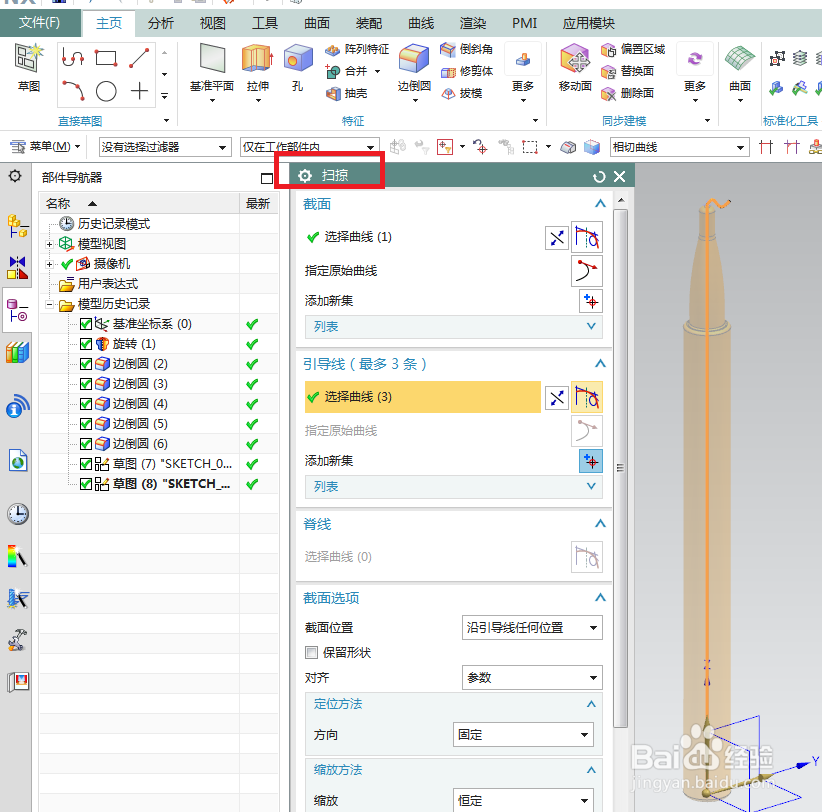

8、如下图所示，

执行【菜单——插入——扫掠——扫掠】，

然后在“扫掠”对话框中设置截面，选择第二个草图为截面，设置引导线，选择第一个草图为引导线，

点击确定。

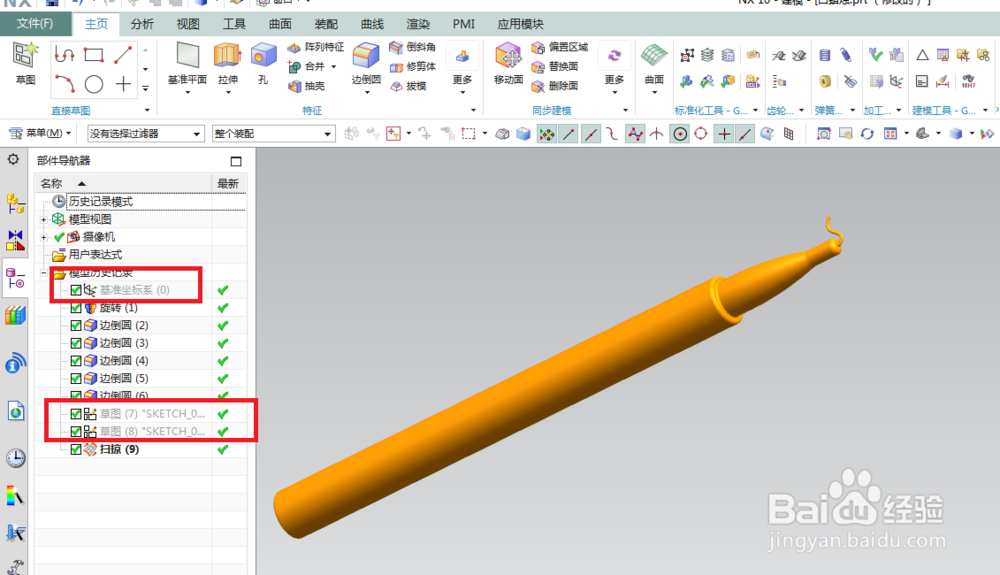

9、如下图所示，

在部件导航器中将基准坐标系和两个草图都隐藏好，

然后将显示改成“着色”。

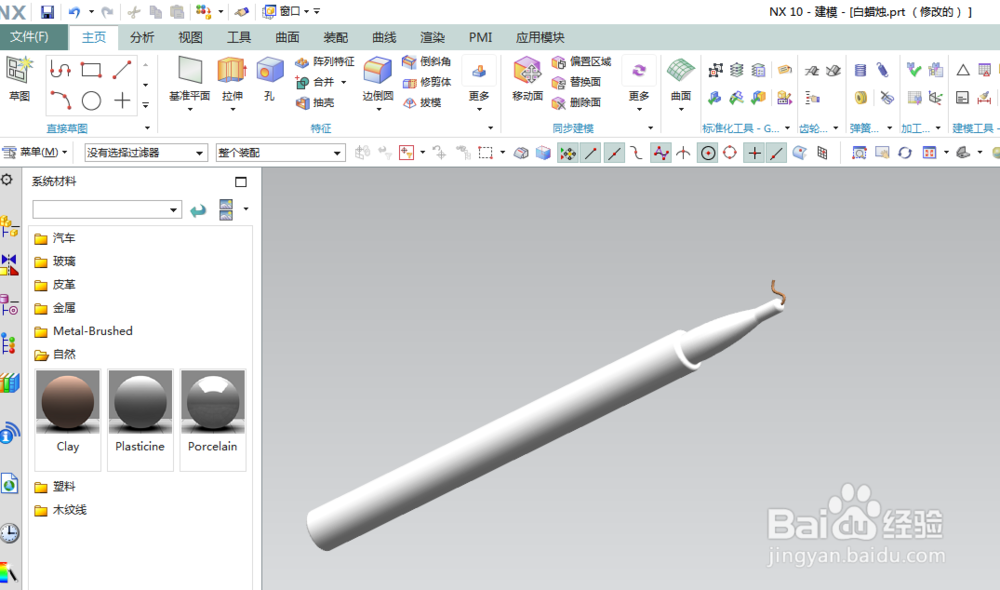

10、如下图所示，

上一步将显示改成着色之后，再将显示改成“艺术外观”，

然后执行【菜单——视图——可视化——材料/纹理】，

然后在系统材料中选择两项，分别指定给旋转实体和扫掠实体，

最后的效果就如下图所示了。

————

这种白色蜡烛现在很少见了，因为家里基本都不怎么停电，也就很少用的上了，笔者也只能在这里怀念一下记忆中的童年了。
