RS485自由转PROFINET网关连接到1200plc

1、1, RS485/RS232接口功能

捷米JM-RS485/232-PN支持RS485/RS232自由协议。支持RS485/RS232接口总线参数（波特率、字符格式等）可选择。4路RS485/RS232接口总线参数独立设置，可将不同波特率、

字符格式等参数的RS485/RS232设备接入同一个模块。工作在应答模式（response（slave））和只接收模式（onlyreceive）时只能选择一个口。可设置RS485/RS232通信最大应答时间、字符最大间隔时间、报文发送间隔时间。

2, 硬件目录：

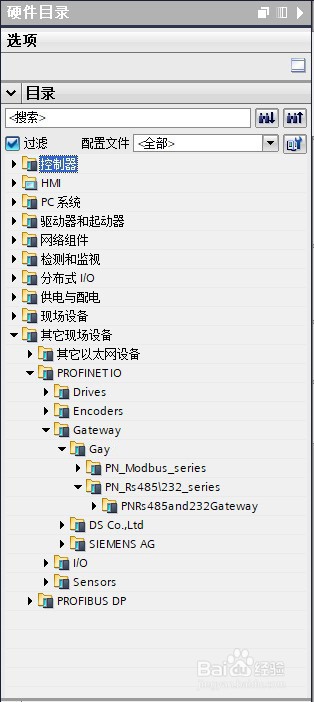

2、3, 图1-2模块在TIAPORTAL组态软件中的位置

1.5.2应用拓展图

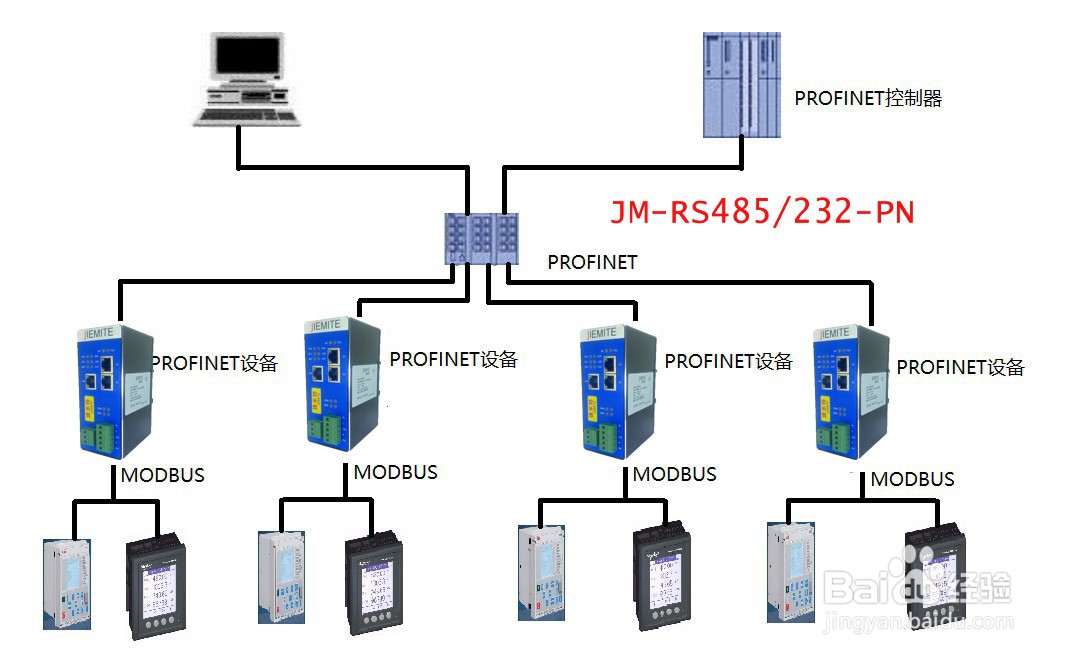

3、图1-3模块应用拓展图

2.3接线

2.3.1电源引脚分配

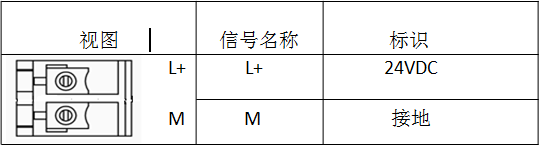

4、表2-3电源引脚分配表

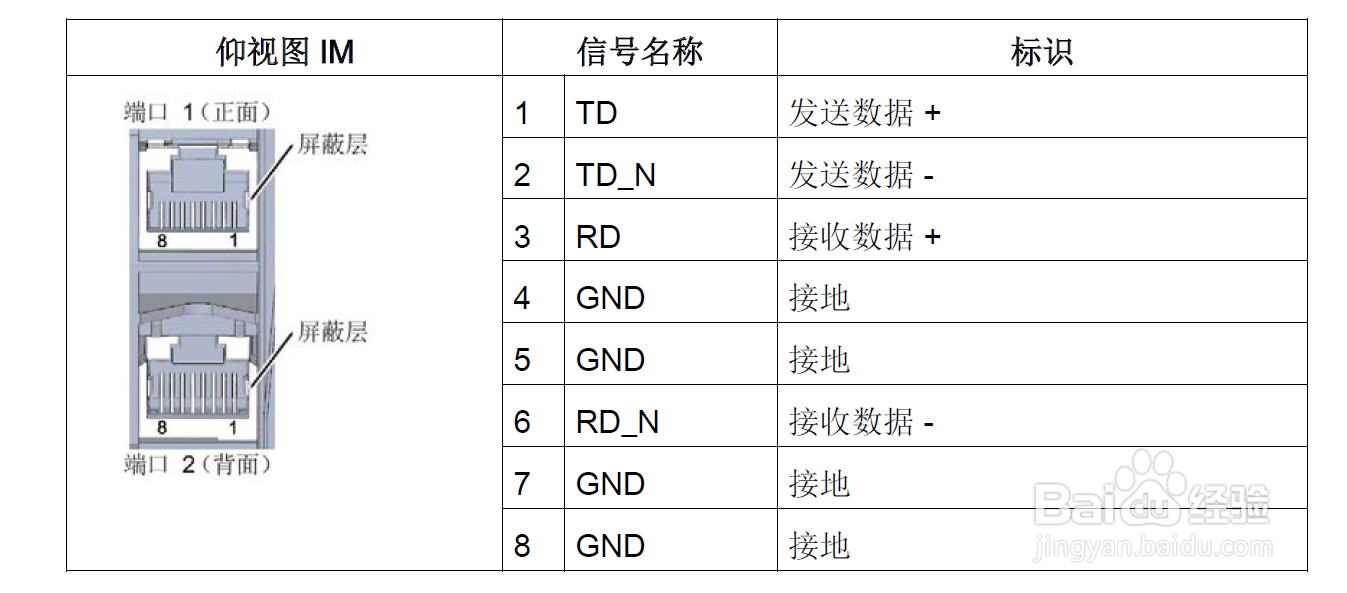

2.3.2RJ45引脚分配
