caxa电子图板如何制作标准齿轮

1、方法一，用标准库建立标准齿轮，我们以Z=30,模数m=2，压力角α=20°标准渐开线齿轮，首先打开caxa电子图版，

2、在常用的”工具栏目“、“高级绘图”图框中点击“齿形”命令

3、在渐开线齿轮齿形参数中输入：Z=30,模数m=2，压力角α=20°，点击下一步

4、在渐开线齿轮齿形预先中输入：z=30.点击完成

5、生成标准的渐开线齿轮

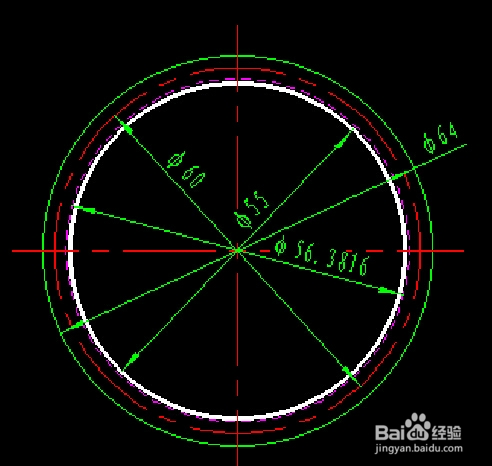

1、方法二，我们自定义建立标准齿轮，我们以Z=30,模数m=2，压力角α=20°标准渐开线齿轮，在CAXA电子图板2绘制如下图形

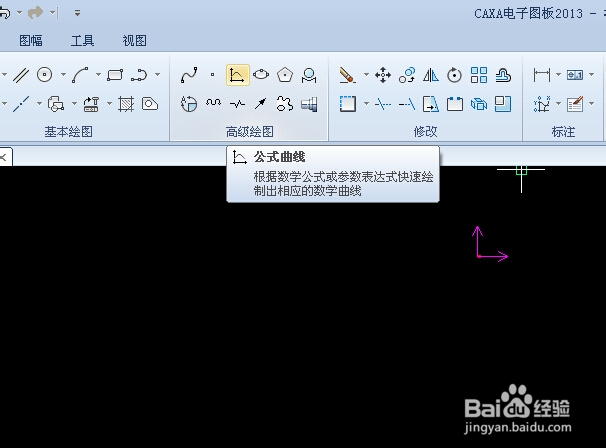

2、在常用的”工具栏目“、“高级绘图”图框中点击“公式曲线”命令

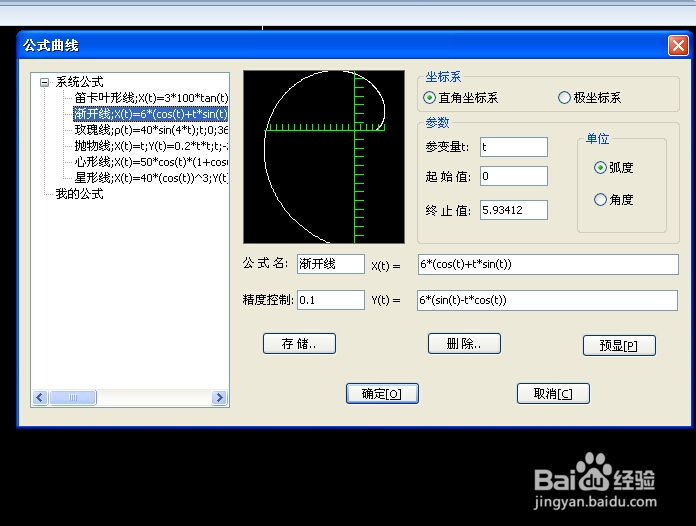

3、在弹出的公式曲线对话按照图片中的要求输入

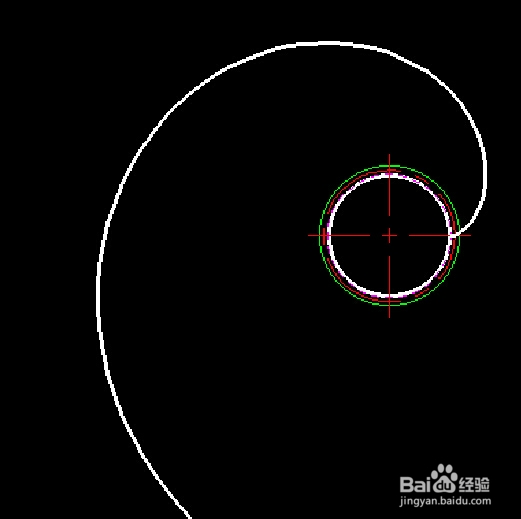

4、在图1基础上绘制渐开线，绘制的渐开线放大

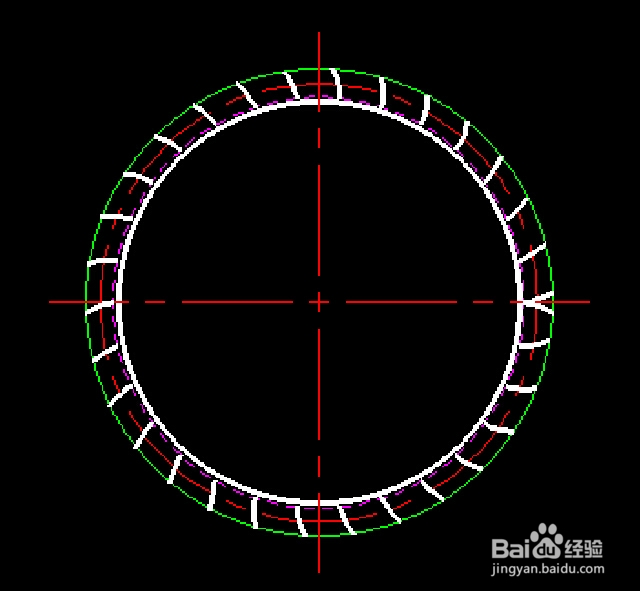

5、剪裁多余的渐开线，把剪裁后渐开线以X轴为中心线作镜像，因绘制标准渐开线齿轮齿数Z=30，对中心线上面的渐开线以圆心为矩阵中心作矩阵

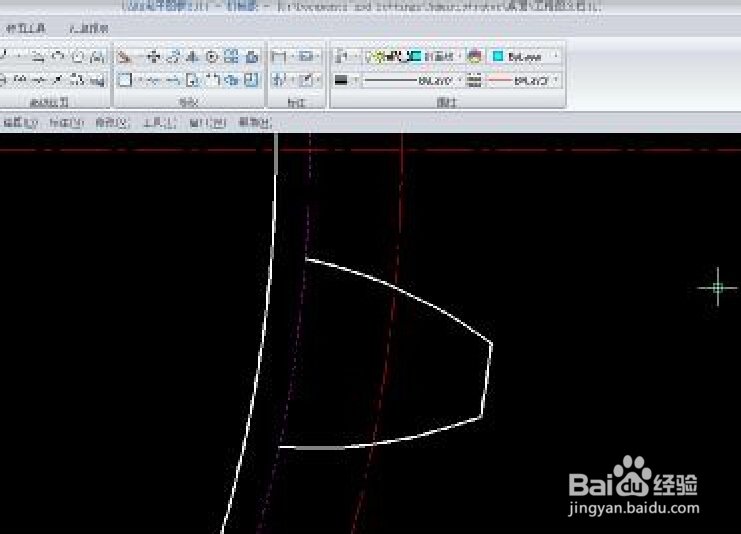

6、删除多余的渐开线,连接上下两渐开线与分度圆的交点,连接圆心与图11中蓝色线的中点并与分度圆相交,中心线下面的渐开线以圆心为中心旋转，修剪多余的线条

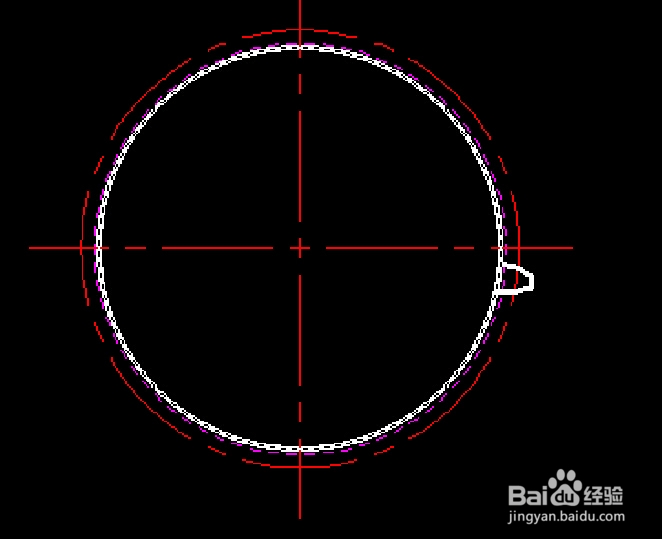

7、延伸两渐开线至齿根圆

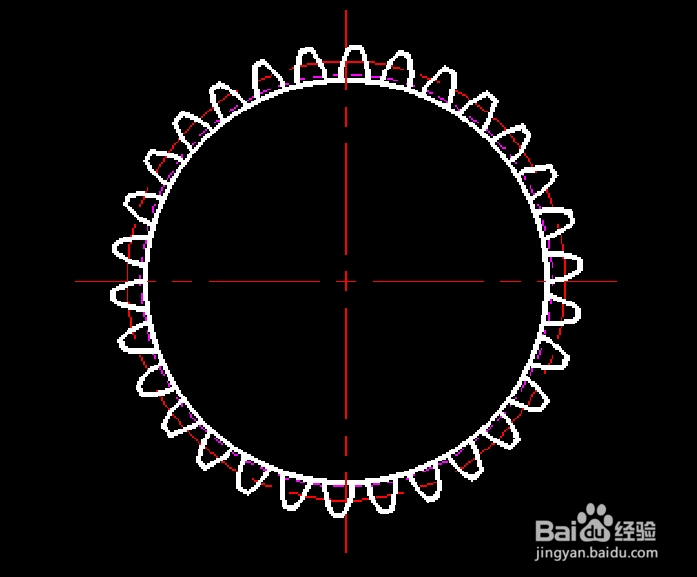

8、以圆心为矩阵中心在图19中对单个渐开线均匀矩阵30个齿，
