接地电阻测试仪操作规范
1、使用条件：
（1)温度0℃～40℃
（2）相对湿度≤80%
（3）供电电源AC220V±10％，50Hz
（4）周围无强烈电磁场干扰源，无大量灰尘和腐蚀性气体，
通风良好。

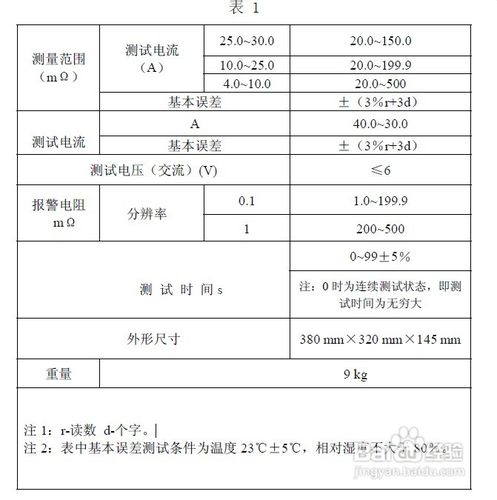

2、技术参数见表1。
1、仪器功能键布局：
2、
3、 （1）“电流”显示窗口 （2）“接地电阻”显示窗口
4、 （3）“时间”显示窗口 （4）“测量”指示灯
5、 （5）“合格”指示灯 （6）“补偿”状态指示灯
6、 （7）“过流”状态指示灯 （8）“报警”指示灯
7、 （9）“欠流”状态指示灯 （10）测量端
8、 （11）“电流调节”旋钮 （12）“△”键（增加）
9、 （13）“复位”按钮 （14）“▽”键（减少）
10、 (15）“设定”键 (16）“启动”按钮
11、 (17）“电源”开关
12、初始状态：
接通仪器工作电源，打开“电源”开关，仪器的电流、接
地电阻、时间显示窗口显示都为0，此时仪器处于初始状态，并
预热5min。
13、功能键说明和设定：
（1）报警接地电阻值设定：
按一下“设定”键，电流显示窗口显示“A---” ，接地电
阻显示窗口显示上一次设定的接地电阻报警值，按“△”键（增
加）或“▽”键（减少）来得到所需要的报警接地电阻值，再按
一下“设定”键，即保存接地电阻报警值同时进入时间设定。
（2）时间设定：
当接地电阻报警值被保存同时，电流显示窗口显示“T---”，
时间显示窗口显示上一次设定的测试时间，此时可按“△”键或
“▽”键来得到所需测试时间，再按一下“设定”键，即保存时
间设定值同时进入测试电阻补偿值设定。
注：当设定值为0 时，测试时间为∞即可连续测试。
（3）测试电阻补偿值设定:
当时间设定值被保存同时，电流显示窗口显示“P.---” ，
电阻显示窗口显示上一次测试电阻补偿值，这时可按“△”键或
“▽”键来得到所需补偿值，再按一下“设定”键，即保存测试
电阻补偿值同时进入开路报警功能设定。
注1： 当测试电阻补偿值不为0 时，“补偿”灯亮，测量时
显示的接地电阻值，已自动减去设定的补偿值。该功能用于扣除
测量线电阻和夹具的接触电阻引起的误差。
14、注2： 确认测试电阻补偿值的操作方法
仪器在初始状态下，将专用测量线的夹子对接，然后按动“启
动”键。若是要旋动“电流调节”旋钮，使测试电流达到规定值。
然后读出接地电阻显示窗口示值，即为测试电阻补偿值。在设定
时，将它设为测试电阻补偿值即可。
15、开路报警功能设定
当测试电阻补偿值测试电流值被保存同时，电流显示窗口显
示“H---”，电阻显示窗口显示开路报警功能“ON”（采用报警）
或“OFF”（取消报警）。按动“△”键或“▽”键可轮流切换，
来得到所需状态，再按一下“设定”键，则仪器回到测量初始状
态。
注：若只需对上述某一项进行设定，可按动“设定”键至电
流显示窗口显示所需符号，以后步骤同该项后续操作方法。
16、操作步骤
（1）完成功能设定后，使仪器处于初始状态。
（2）按图4 正确接线。将一副（二组）测试线，红线组中
粗、细测量棒一端分别插入测试仪“A”、“a”测量端上（粗线对
“A” ，细线对“a”） ；黑线组中粗、细测量棒一端分别插入
测量仪“B”、“b”测量端上（粗线对“B”，细线对“b”），测量
线另一端的夹子分别接被测设备保护可触及的金属壳体和接地
端。注：有的用户将电源线插头上接地端代替被测物接地端，
这样给测量带来误差，会增加引线电阻引起的测量值。当大电流
流过接地线，接地线会发热，所以所测量时间不宜过长。
（3）测试步骤
a、单次测试
按一下“启动”按钮，“测量”指示灯亮。
调节面板上的“电流调节”旋钮，至所需测试电流值。
此时时间窗口显示剩余测试时间。如被测物合格，测试时间一
到，仪器会发出“嘟”一声后，且“合格”指示灯亮，电阻显示
窗口示值即为被测物的接地电阻值；当测量电阻值大于报警设定
值时，“报警”指示灯亮，待测试时间一到，仪器停止工作，并
发出声报警，则判被测物为不合格品。然后按一下“复位”键，
仪器退出测量状态，回到初始状态，“测量”指示灯灭。
b、连续测试
当时间显示窗口显示为“0”时，按一下“启动”按钮，就能连续对被测物进行测试，不必再按动“启动”按钮。测量中结
果判断为实时显示值。
（4）在测试过程中，当接地电阻测量值超出测量范围时，
接地电阻显示窗口显示“――――”，如果被测物上没有电流，
则认为不构成回路，接地电阻值无穷大，仪器显示“――――”。
（5）在测试过程中，当测试电流小于1A 时， “欠流”指
示灯亮，当测试电流大于30A 时，仪器自动切断电流，停止测
试，并且“过流”指示灯亮，接地电阻显示窗口显示“――――”。
