Pro/E 文字模型

1、如下图，是先创建的一个模型，现准备输入的文字为“Pro/E文字”。

点击右侧的拉伸图标。

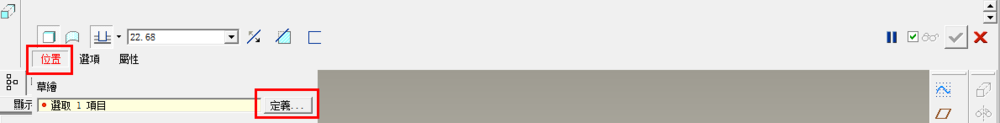

2、得到拉伸的设置界面，如下图，选择>位置>定义。

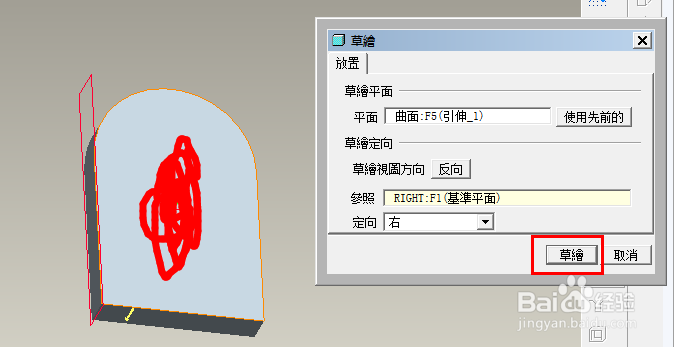

3、弹出如下图的草绘平面设置对话框，选择图示涂成红色的平面作为草绘的平面，其余选择缺省，点击草绘按钮。

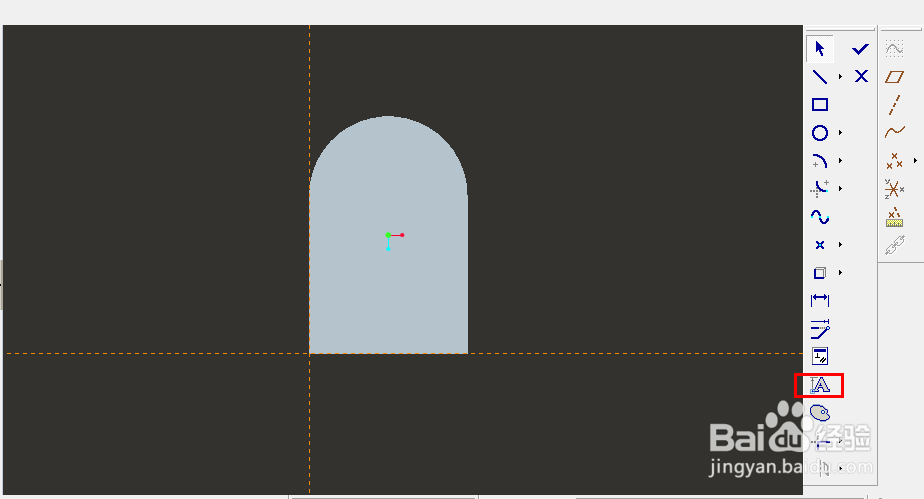

4、系统会回到草绘的界面，如下图，选择右侧工具区的文字图标。

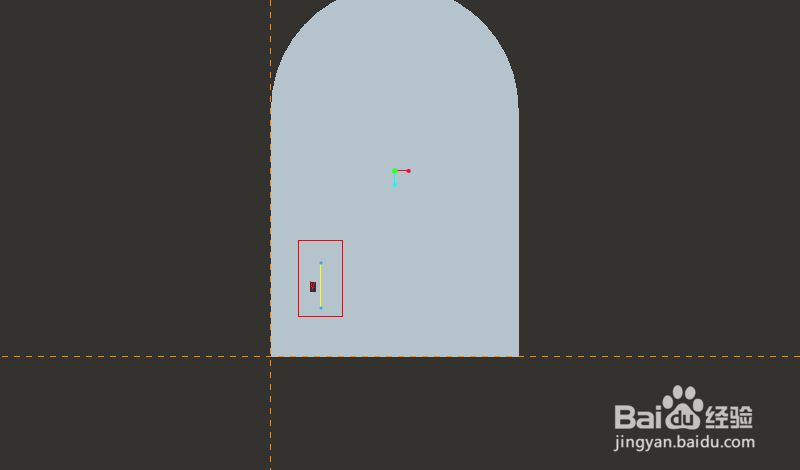

5、在图示位置画一条直线。

注意：直线需要从下往上拉，若选择从上往下拉，则编辑的文字是旋转180°的。

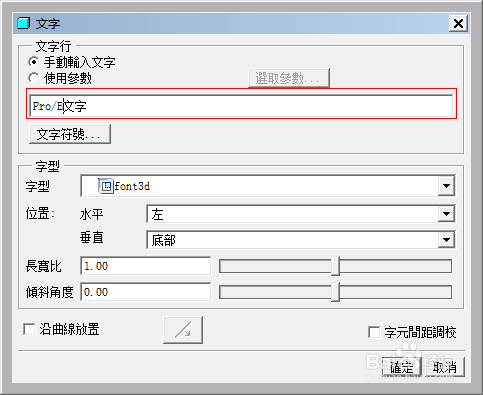

6、得到文字输入页面，在此输入“Pro/E文字”，其余缺省不做设置。点击确认。

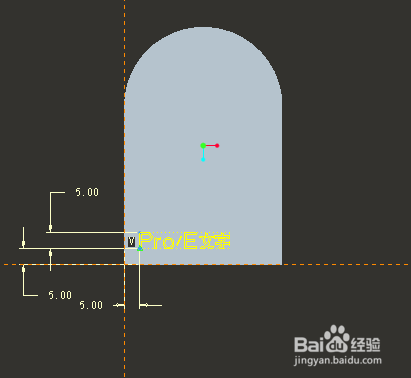

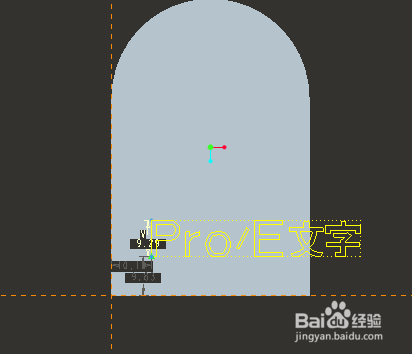

7、回到工作页面，这时发现文字尺寸似乎过大，超出零件大小，显得极其不合适，可对尺寸做如下设置，文字大小尺寸高度定义为5mm

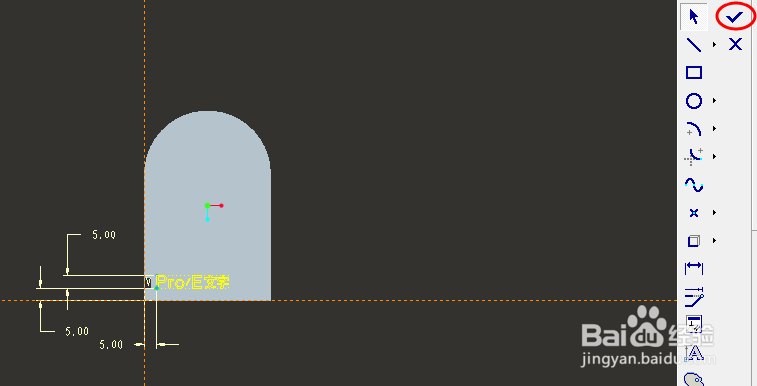

8、完成后，点击如下图的工具区右侧的打钩

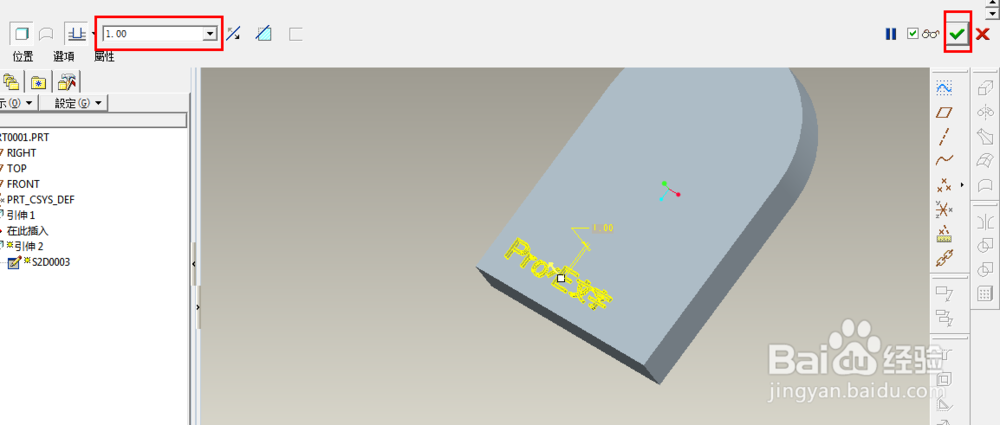

9、编辑文字的高度，在此定义文字高度为1mm，点击右上角绿色打钩完成。

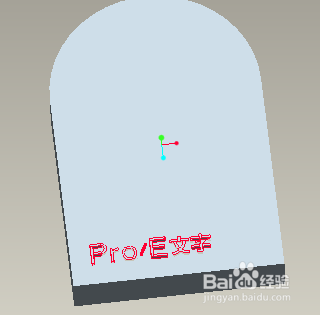

10、完成后效果如下。
