AutoCAD矩形工具的使用方法及实例，快捷键为REC

1、点击矩形工具，在绘图区域指定第一个角点。

2、指定第二个角点：（例如，要建立一个长度为500，高度为200的矩形）

3、在之前的经验里说过，第一个值代表的是X轴的值，第二个值代表的是Y轴的值。如下图所示：

4、输入500，使用逗号切换，坐标值的切换，输入200。

5、空格，生成图像。

1、画出以下图形:

2、输入“REC""空格"，首选指定第一个点，

3、最外面的矩形长度为65，高度为40，输入65逗号40，空格。

4、生成图像。

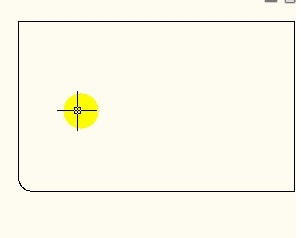

5、这里有个圆角，输入"F""空格",把半径改为3，点取矩形相邻的两条边，生成圆角。

6、建议先不要画圆角，避免中间的矩形难以定位。首先把中间部分画出来。

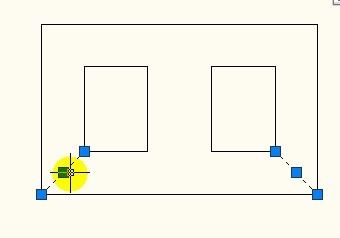

7、再把那两条辅助定位的两条线删除。

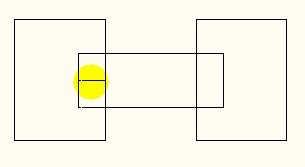

8、再把中间的矩形画出。（画矩形时，不一定在使用矩形工具，像在这里，用直线画比较简单。可用直线）

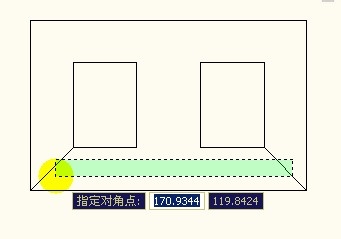

9、把其它没有用的线条删除。

10、最后再把外面的矩形倒圆角即可。

1、外面的矩形，并不一定要使用圆角工具的。因为矩形里面，也含有倒圆角的命令。

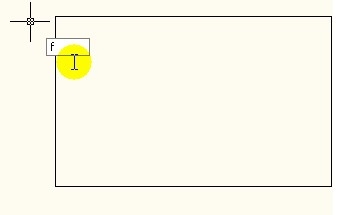

2、选择矩形：提示：“指定第一个角点”后面还有圆角命令。

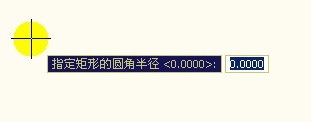

3、按下F，把倒圆角的半径设置为3，画出图形如下：

4、如果下次在使用矩形的时候，不需要使用圆角了，必须把圆角半径改成0,否则不会出现直角矩形。
