UG平面轮廓铣

1、1 打开新建我们随便名一个名字，我用的是UG10.0大家不需要担心，可以说不管是老版本还是新版本的功能是不会变的。

2 在草图任务环境中我们随便画了一个

2、3 在这里草图就不为大家演示，我们今天主要来讲解平面轮廓的使用及各个参数的设置。通过拉伸形成一个实体，我就拿实体为大家讲解。

3、4 点击加工环境进入加工，是在菜单--文件下面的。

5 进入加工我选择mill-plenar代表2D加工我们点击确定进入

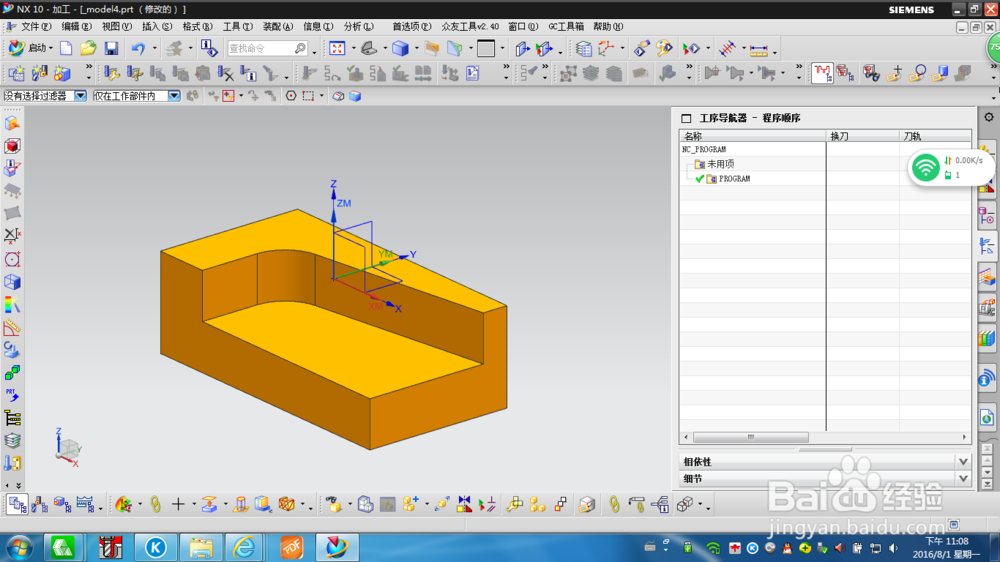

1、6 进入之后的画面，首先我们看到这个模型之前自己一定要有自己分析，该如何加工，尽可能的减少跳刀，尽可能的减少刀具的磨损。

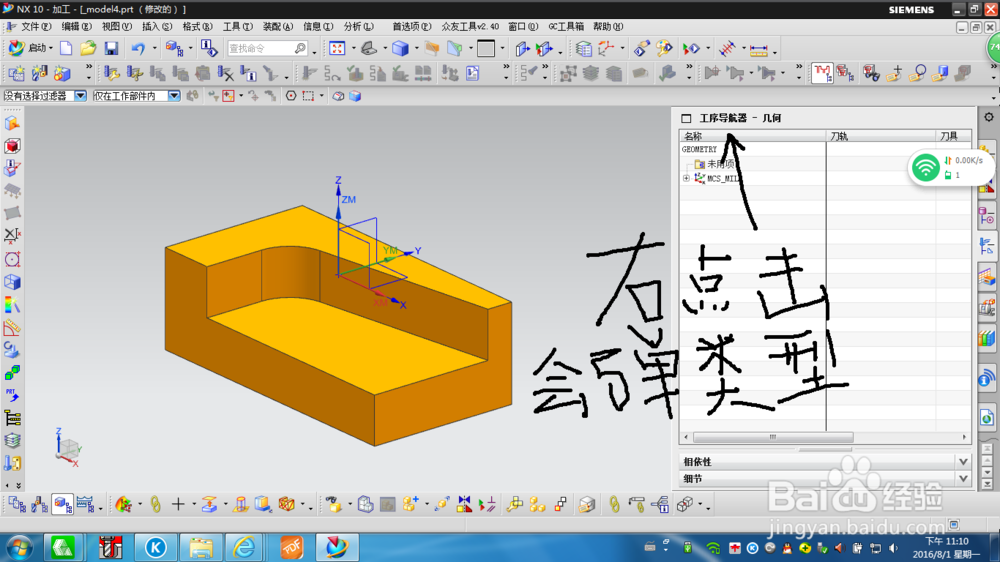

7 右击选着几何类型

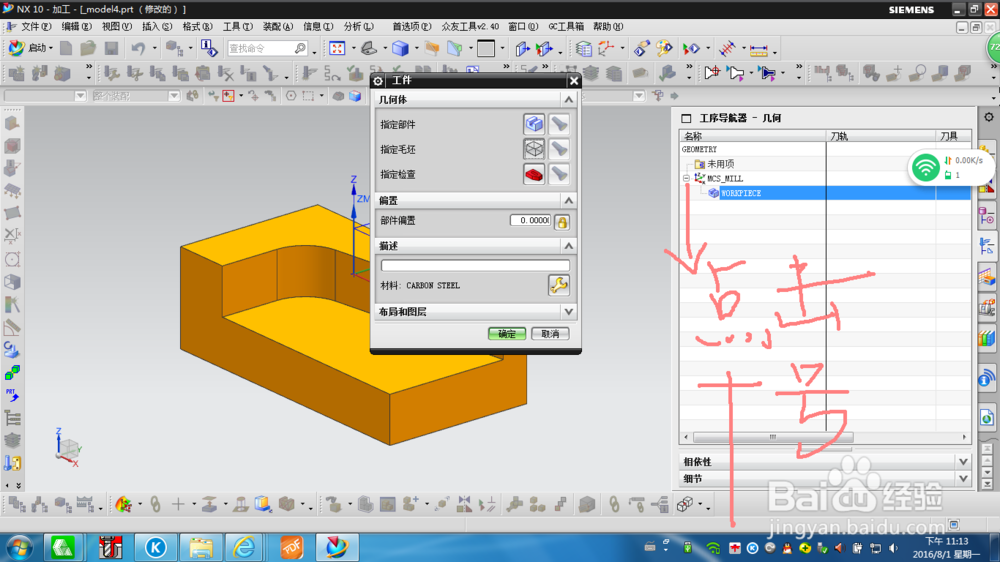

2、8 选择点击加号建立毛坯几何体对话框建立毛坯与部件几何体。

9 建立加工坐标系

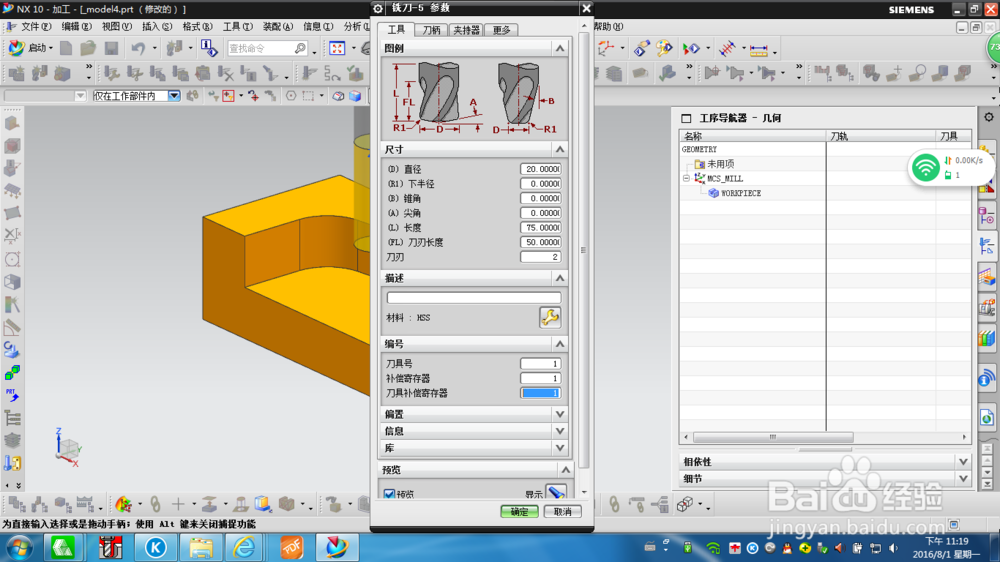

10 建立刀具直径20的立铣刀

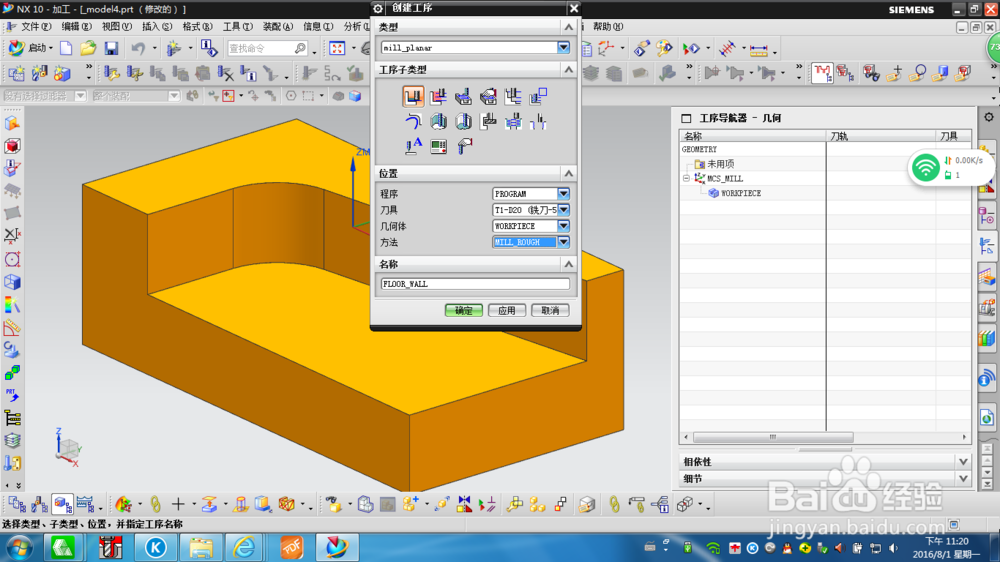

3、11 创建工序如图，我们选择2D加工，2D加工是加工零部件最为常用，在模具当中的应用一样不容小觑。

12 选择平面铣

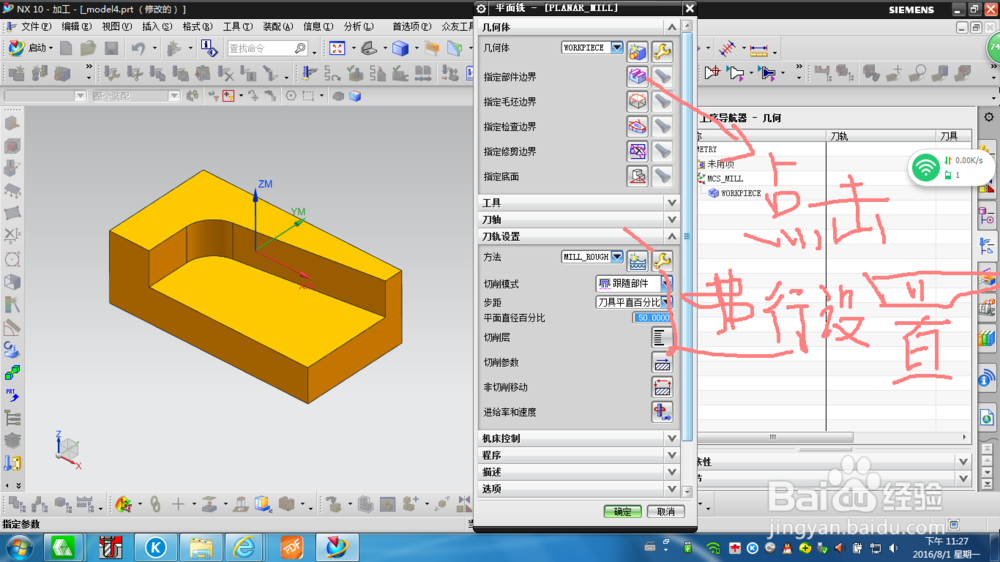

1、13 点击进行参数的设置

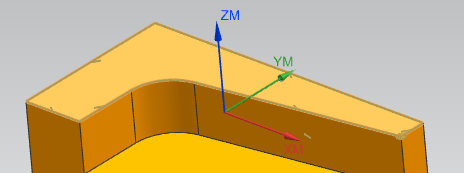

14 选择上面的面作为保留面

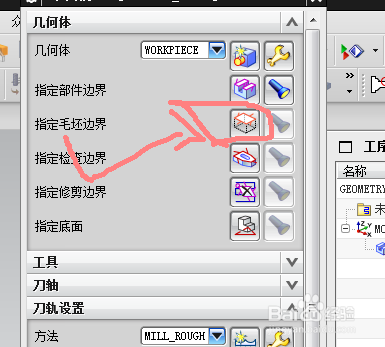

15 指定毛坯边界就是一个包容快

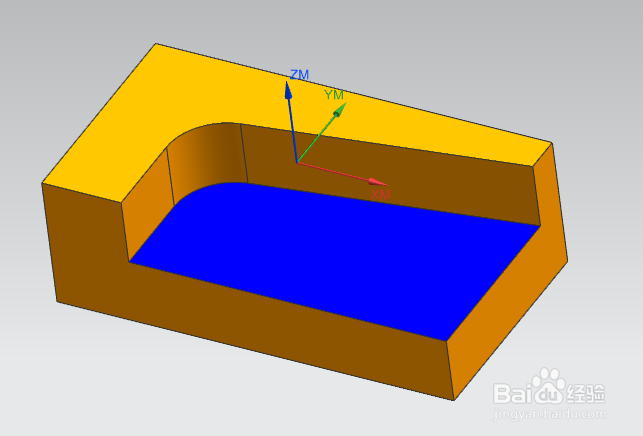

2、16 我们选着加工地面，蓝色区域作为我们的加工底面。

17 其余不做更改，切削层为2毫米

18  切削参数  切削顺序选择深度优先

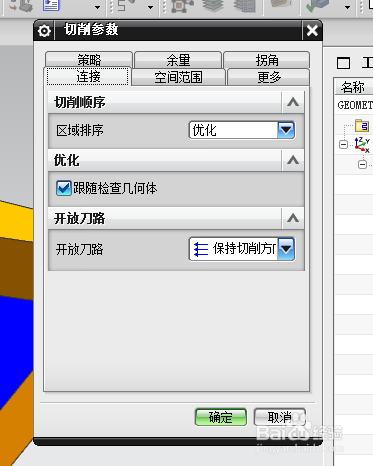

19  点击连接选择开放刀路选择变换切削方向，这样刀路会更加好看。

20 设置主轴转速 切削进给

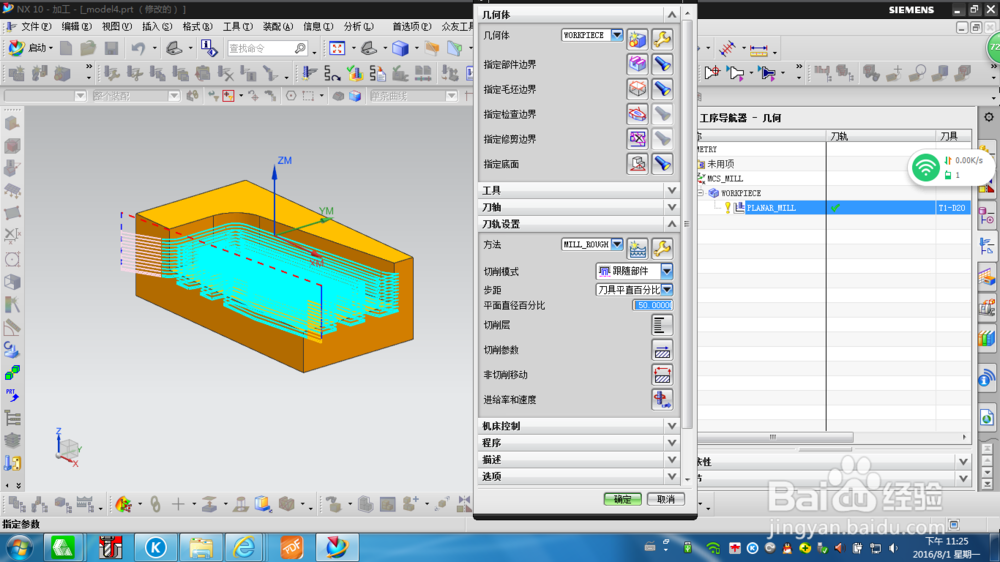

21 生成即可
