CATIA怎么测量圆周长

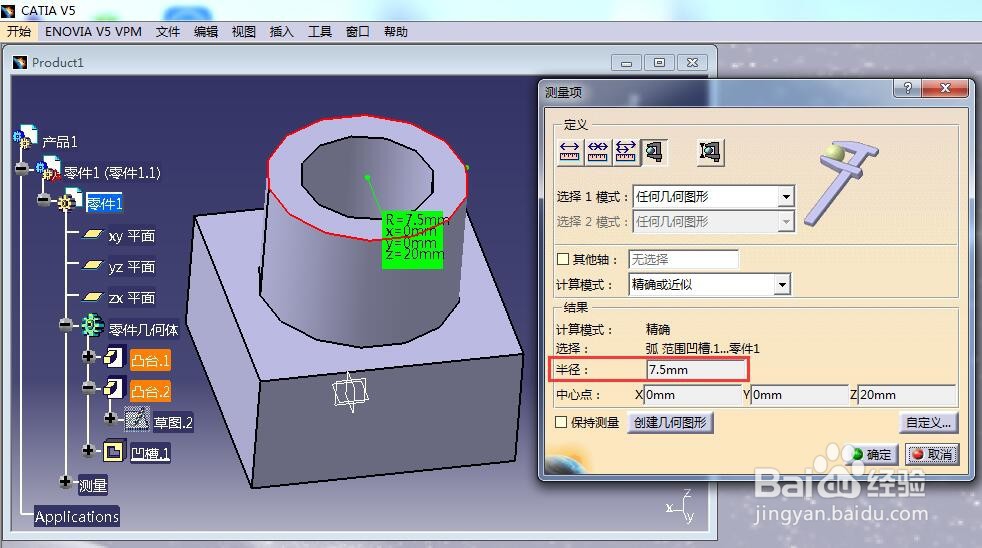

1、圆周长的测量除了在草图中设置圆半径可以知道之外，在实体建模过程中可能也要经常测量，所以我们先画出草图，再进行实体操作，本例如下。CATIA怎么测量圆半径

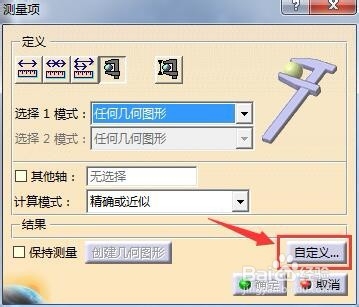

5、在测量项页面中，找到并点击右下角的“自定义...”，可以进行自定义测量类型。

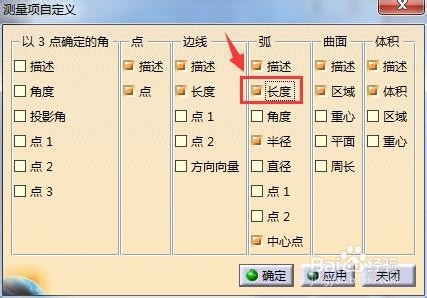

6、在测量项自定义页面中，找到“弧”选项，并点选“长度”选项，这样圆的周长就会被计算出来并显示出来了。

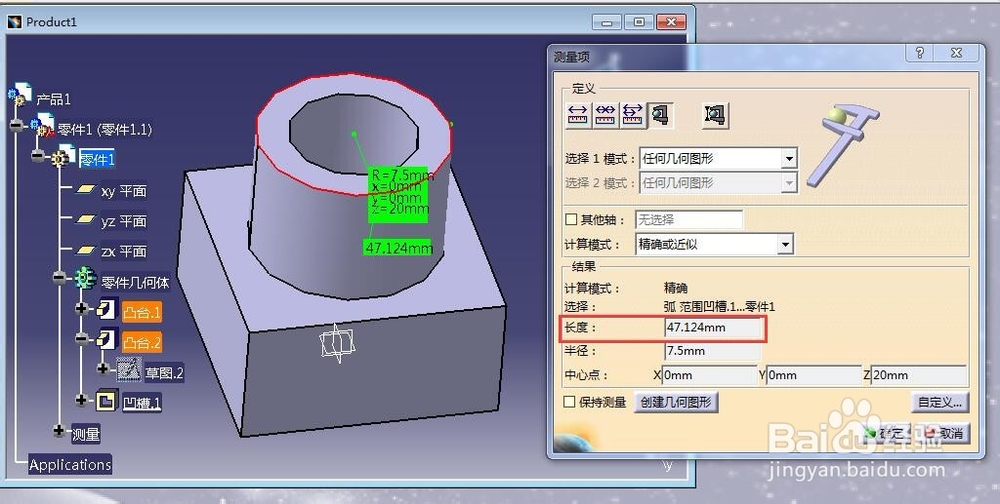

7、这个时候我们再次选中外侧圆，这时候就会发现除了圆半径和圆心坐标，圆周长也被显示出来了，只不过三维图中并没有表注该参数为周长，而是在测量页面显示出来的。
