revit中导入 CAD 文件步骤

1、用revit软件建立或者打开一个项目文件；

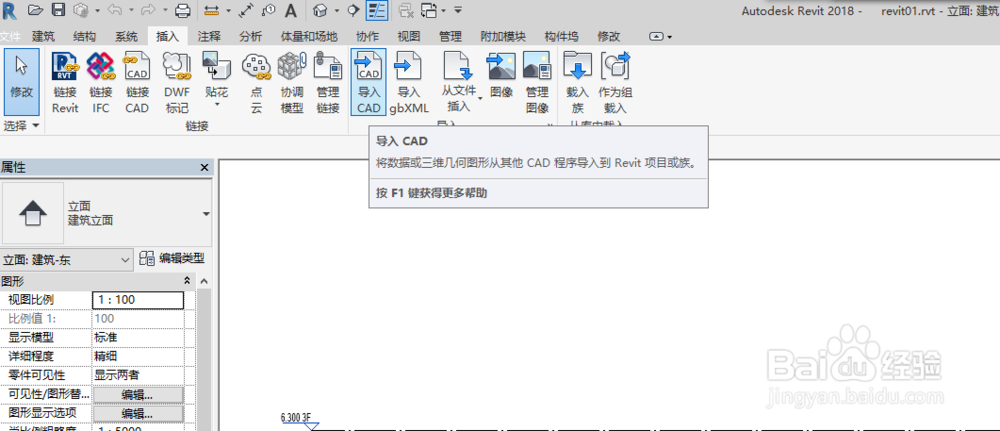

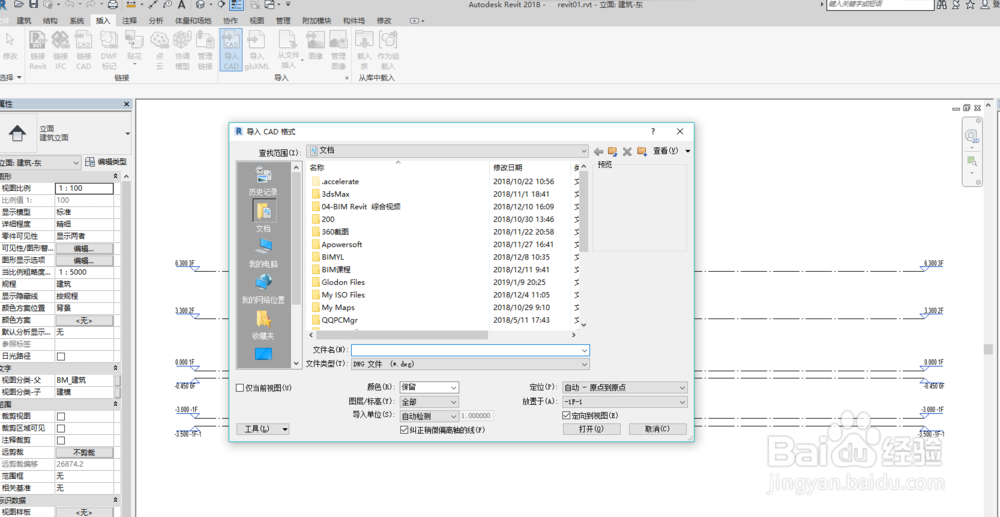

2、单击命令面板上的“插入”，在出现的属性面板上单击“导入CAD”打开链接选择页面；

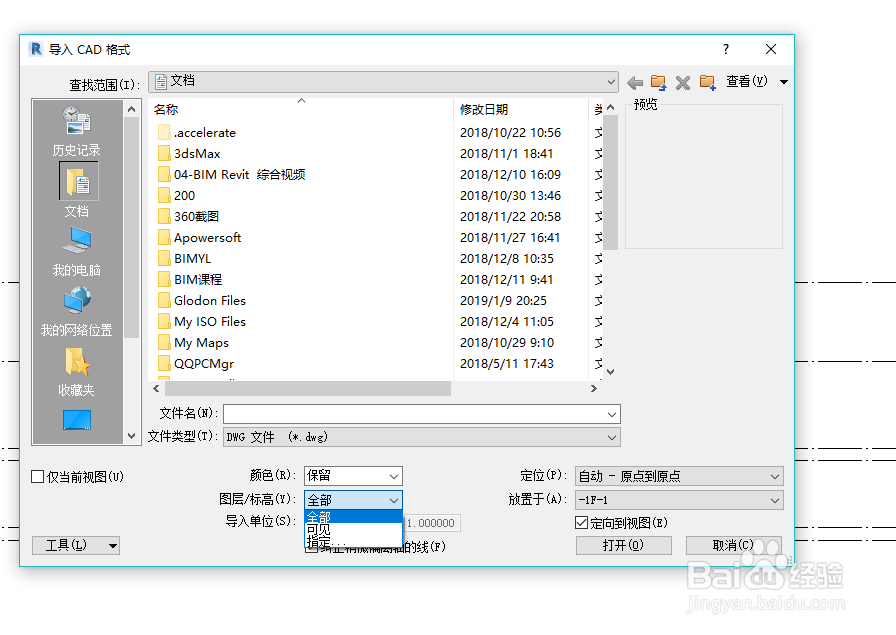

3、在弹出的导入设置页面，根据需要设置图层/标高的显示属性“全部、可见、指定”之一；

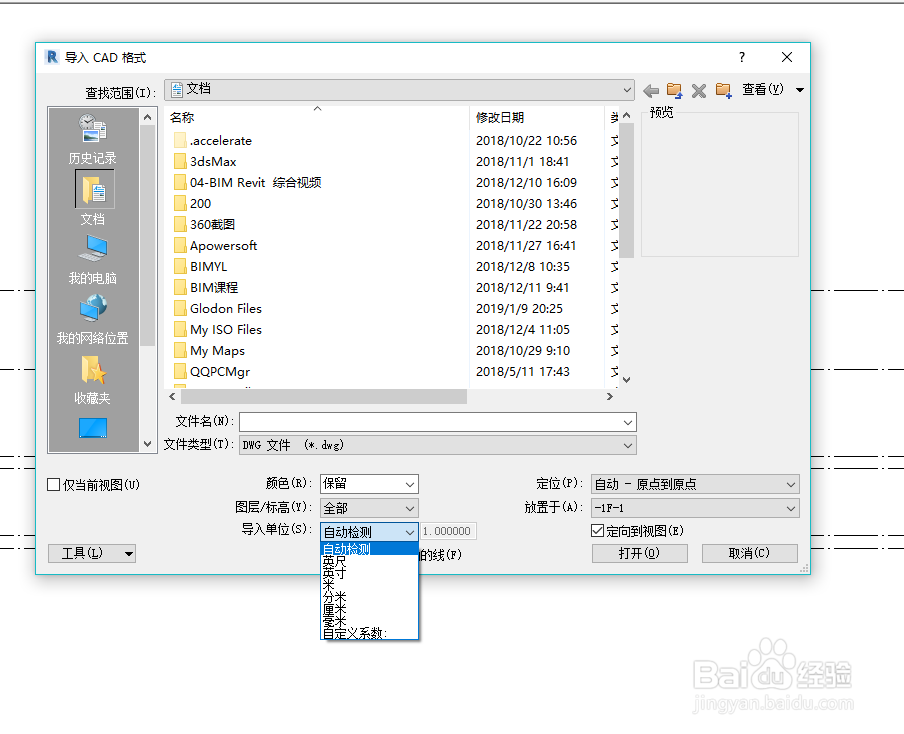

4、选择合适的长度单位，一般默认选择“自动选择”，一般长度单位要设置为毫米；

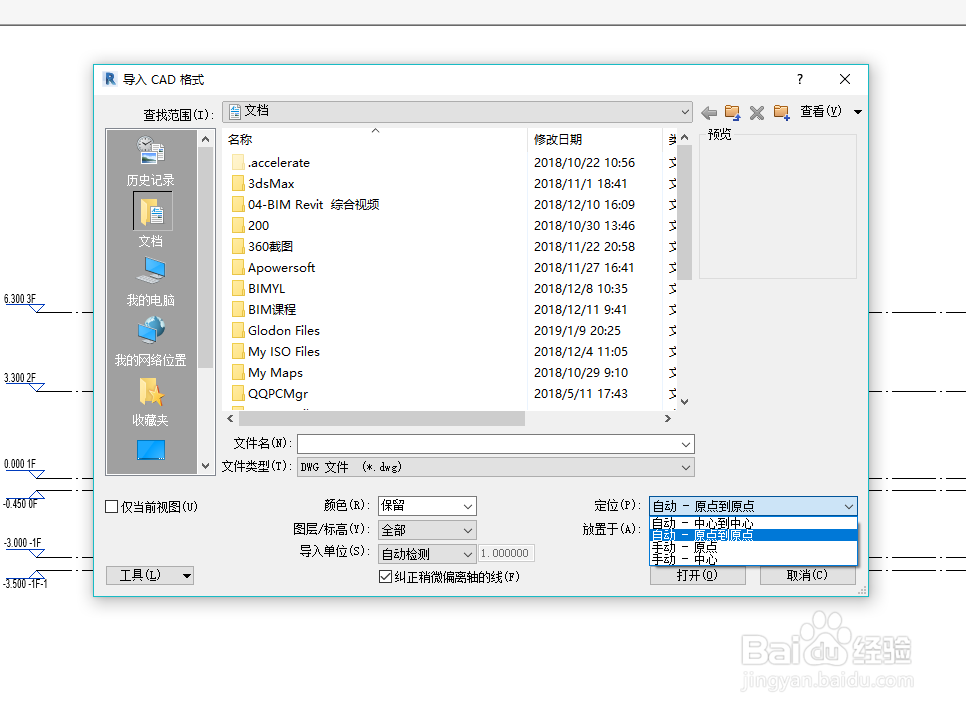

5、选择定位，在后面的下拉框里面选择，一般选择“从原点到原点”。放置于一般会自动放置于最下面那个图层；

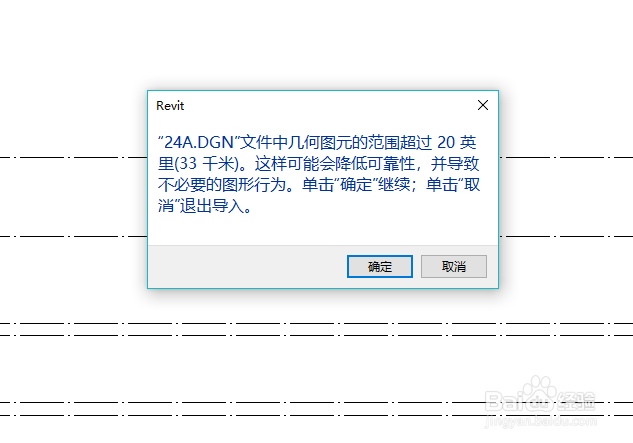

6、如果导入的是DGN格式的文件，则会弹出“选择识图”让选择识图，如果场景过大还会提示场景过大问是否导入。
