UG NX创建大碗的技巧

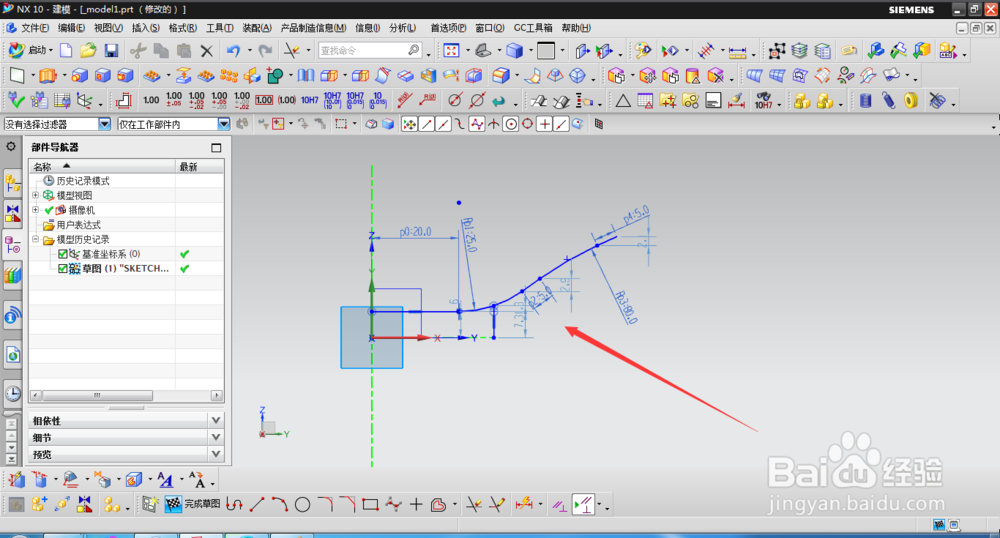

1、首先进入草图模块，选择ＸＺ基准平面，一般来说我们在选择草图基准时，如果是拉伸就选择ＸＹ平面，如果是旋转都是沿Ｚ轴旋转，这样方便我们的设计以及装配操作。

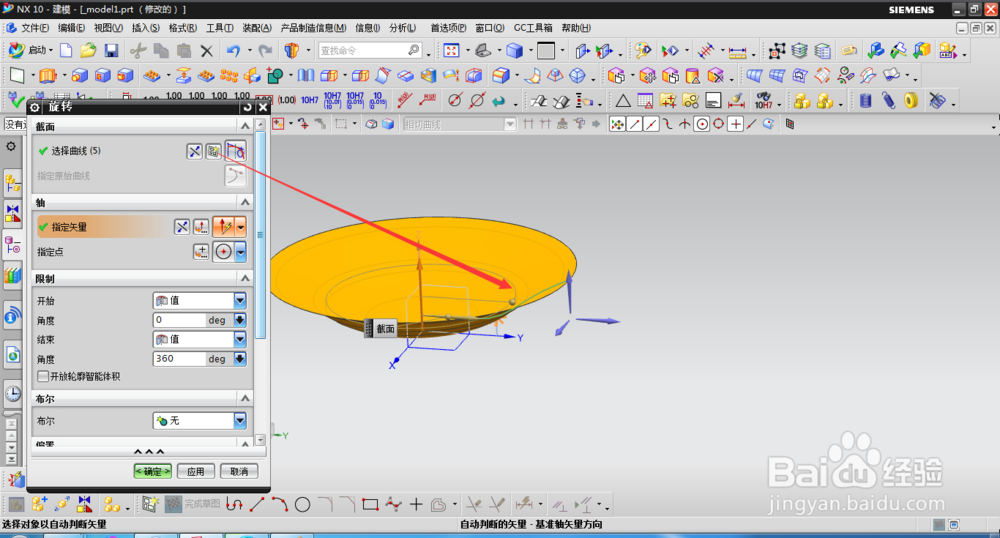

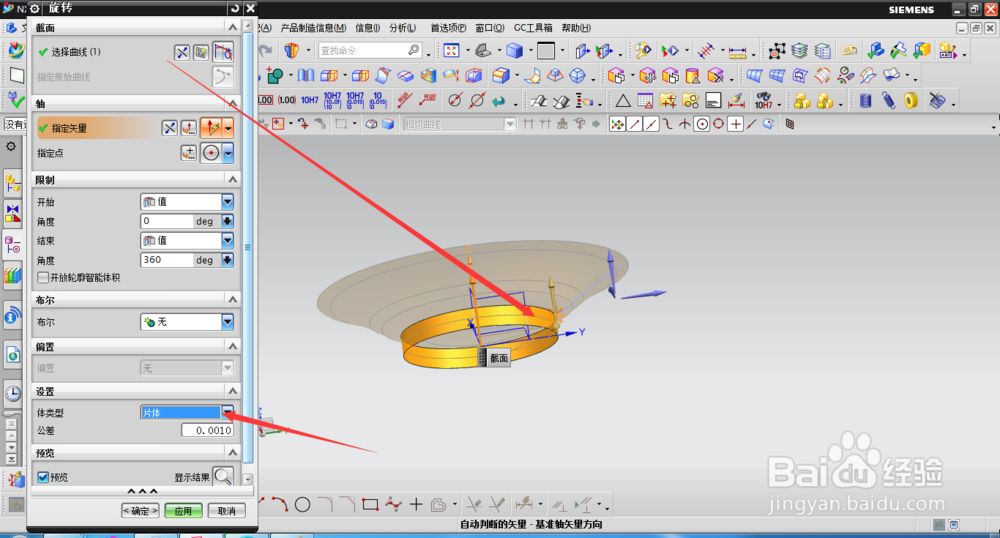

2、点击旋转命令，选取相切曲线为曲线规则，选择绘制的上部分草图作为旋转对象，Ｚ轴为旋转轴，原点一致，生成实体如图，再次使用旋转命令，对草图下面部分进行旋转生成片体。

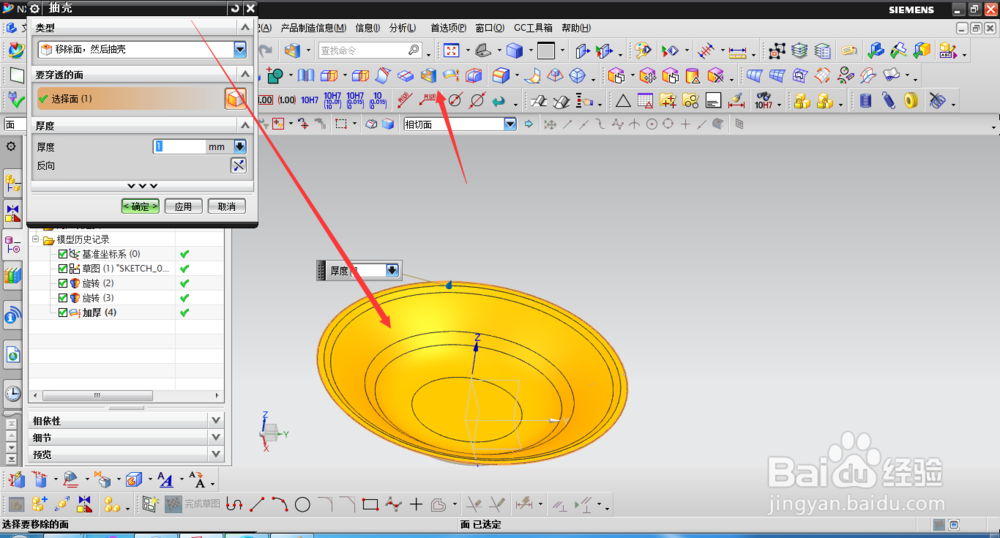

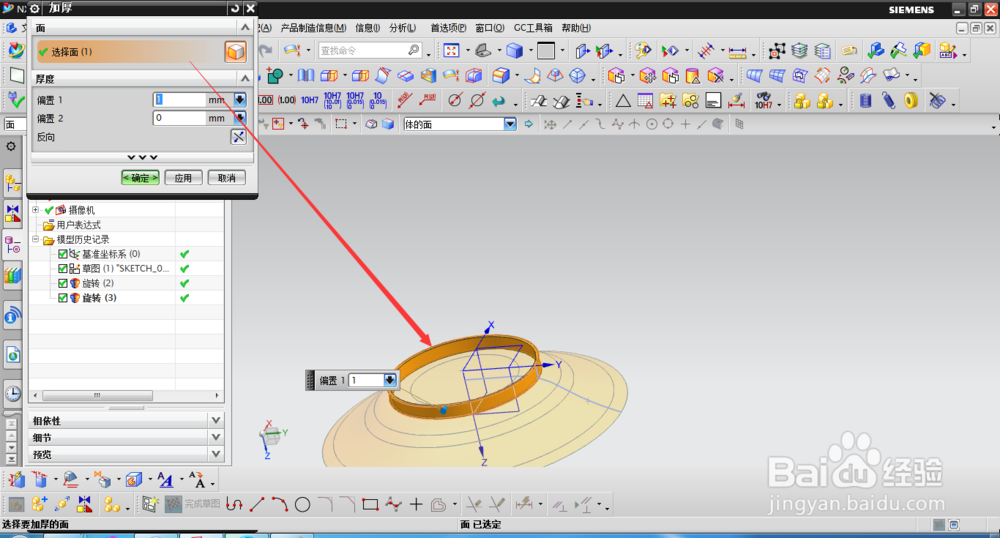

3、完成后点击加厚命令，选择旋转生成的片体，向内侧加厚１毫米，效果如图，接着选择抽壳命令，选择实体上平面，壁厚１毫米，生成特征如图

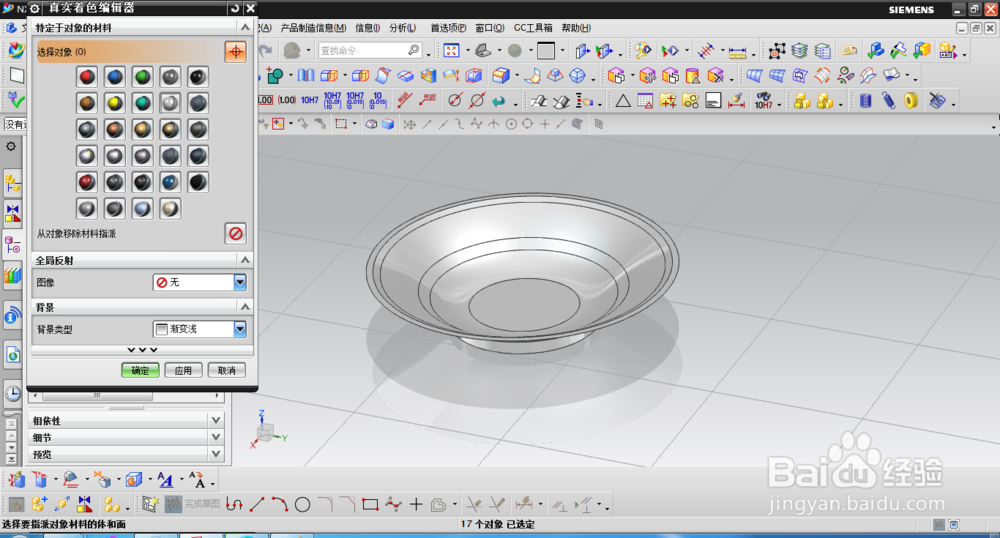

4、点击真实着色编辑器，全选模型，指定材料进行着色处理，最后效果如图所示。
