SolidWorks如何通过自顶向下的方法画肥皂盒？

1、SolidWorks打开已完成分割的上盖零件，创建抽壳特征，如图所示。

2、创建组合曲线，如图所示。

3、将零件的显示样式设置为“隐藏线可见”，在上视基准面绘制草图，如图所示。

4、退出草图。创建扫描切除特征，如图所示。

5、至此，上盖创建完成，保存模型。

1、打开已完成分割的下盖零件，创建抽壳特征，如图所示。

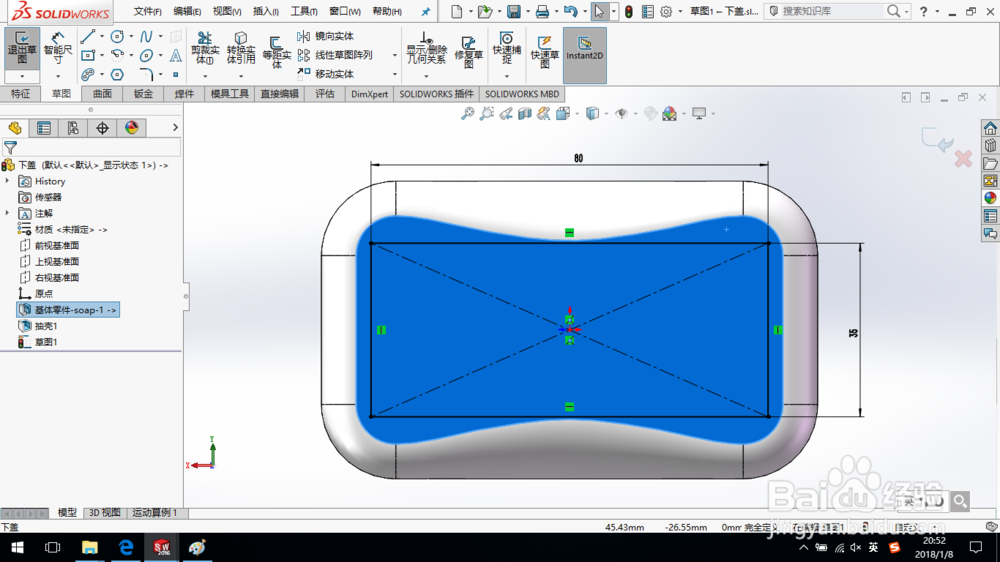

2、在零件端面上绘制如图所示草图，退出草图。

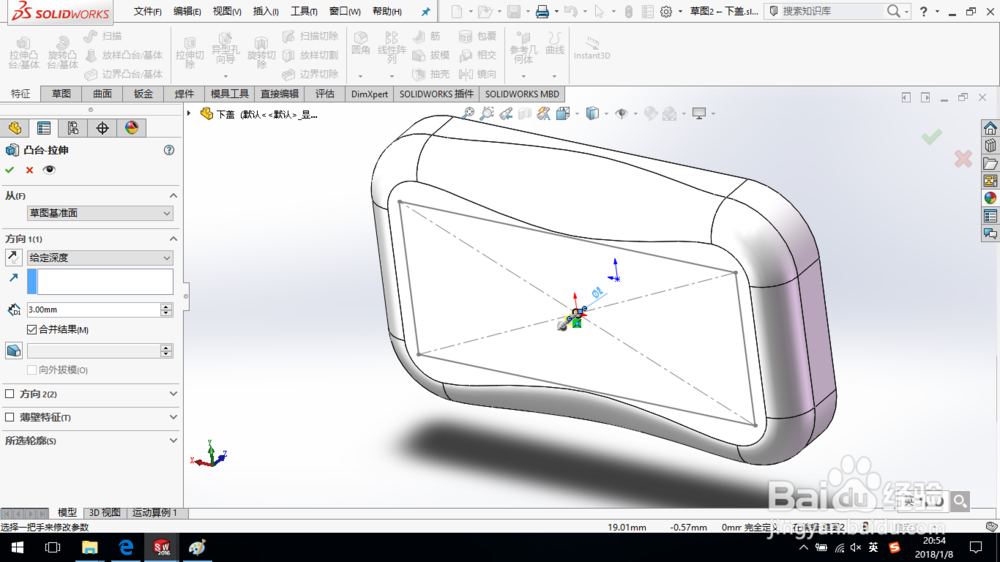

3、创建凸台-拉伸1，如图所示。

创建圆顶1，如图所示。

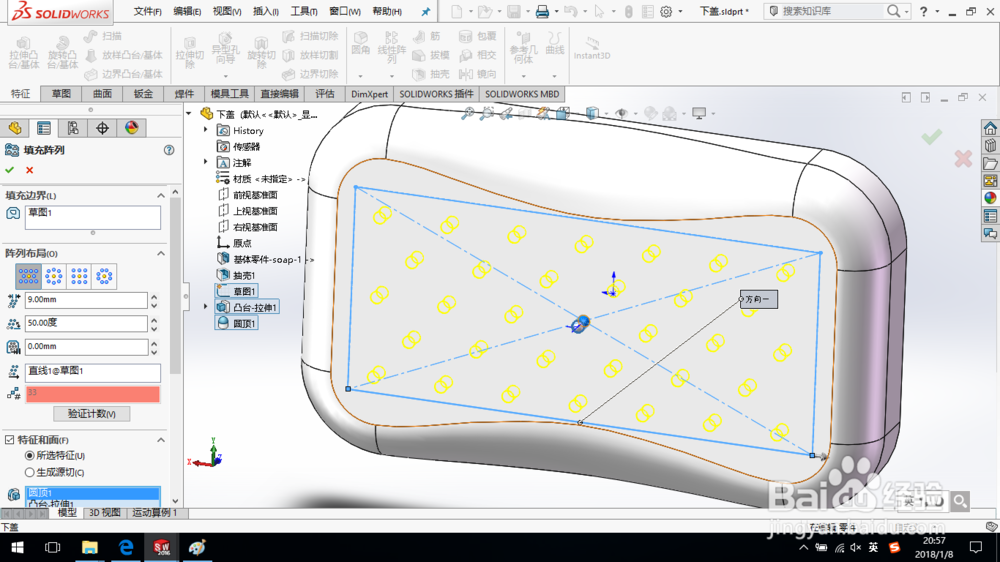

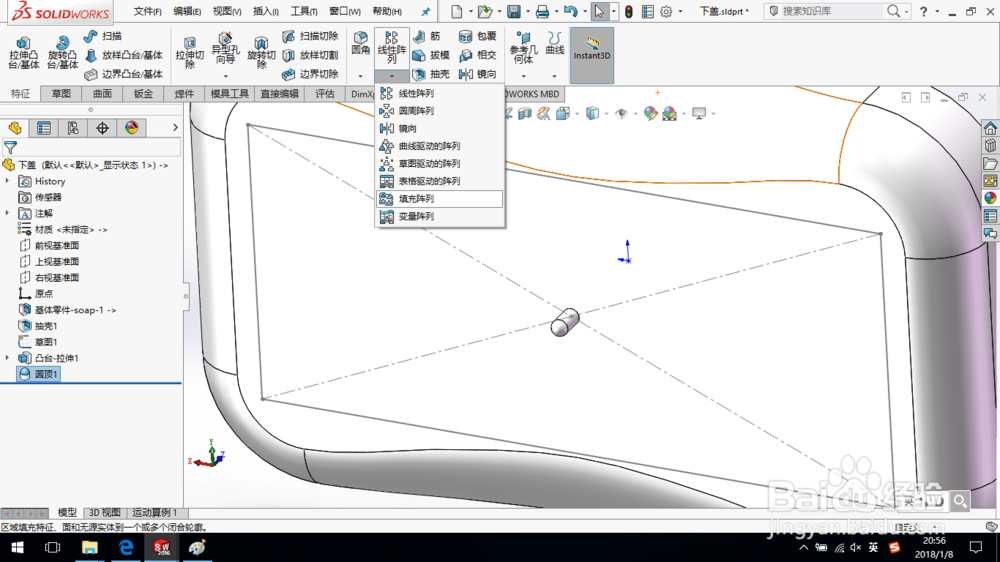

4、创建填充阵列：

选取草图1作为填充边界；

阵列参数设置如图所示。

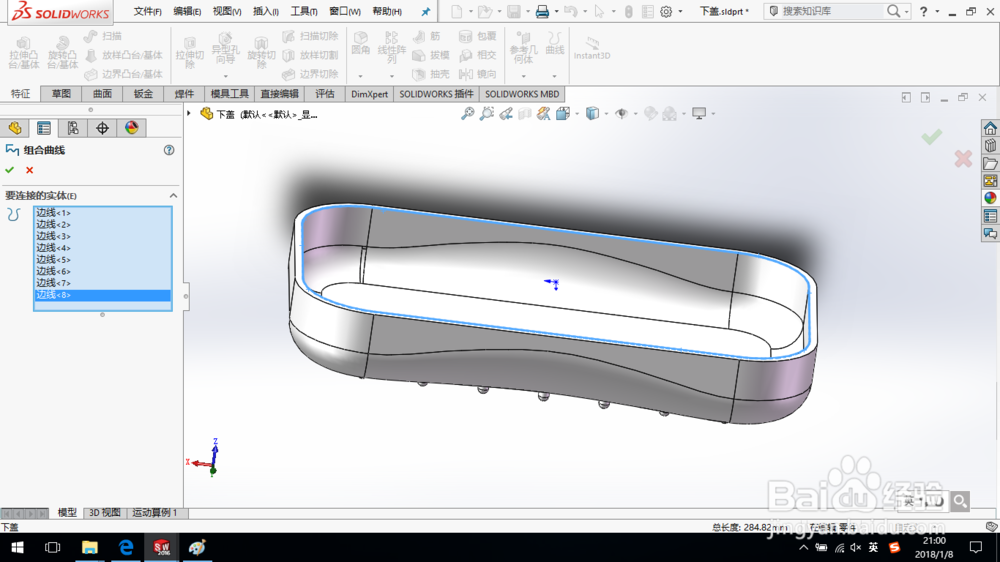

5、创建组合曲线。

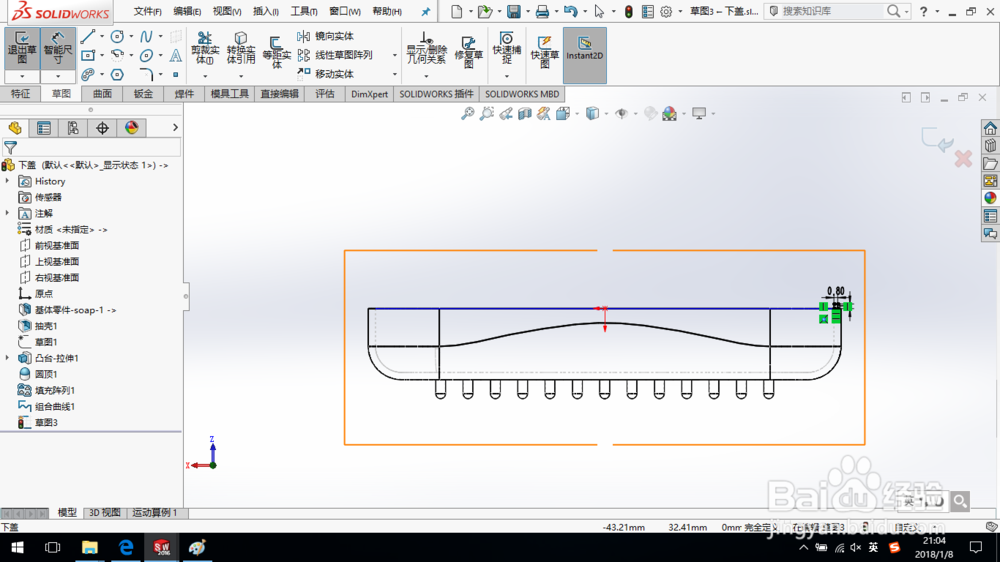

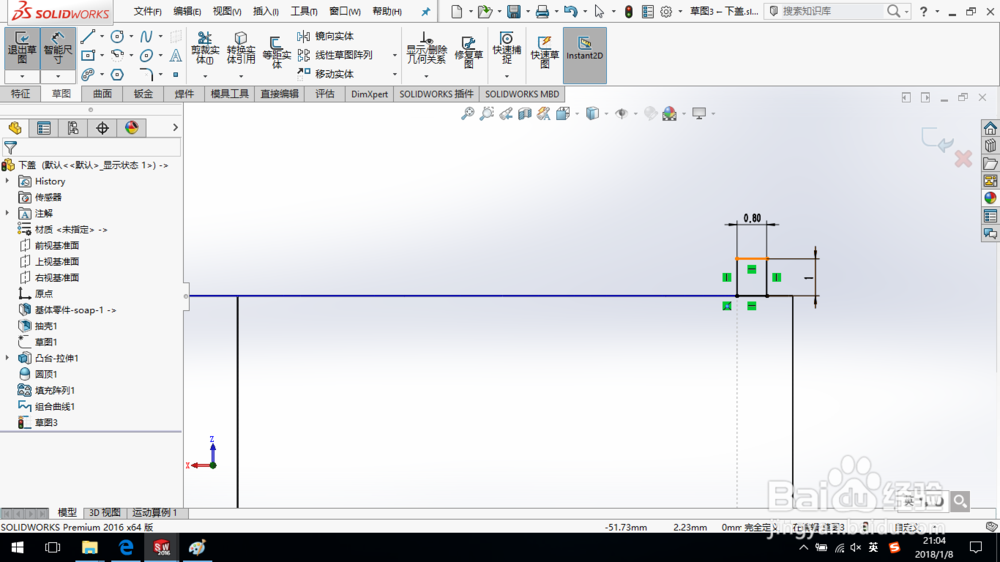

在上视基准面上绘制草图，如图所示。

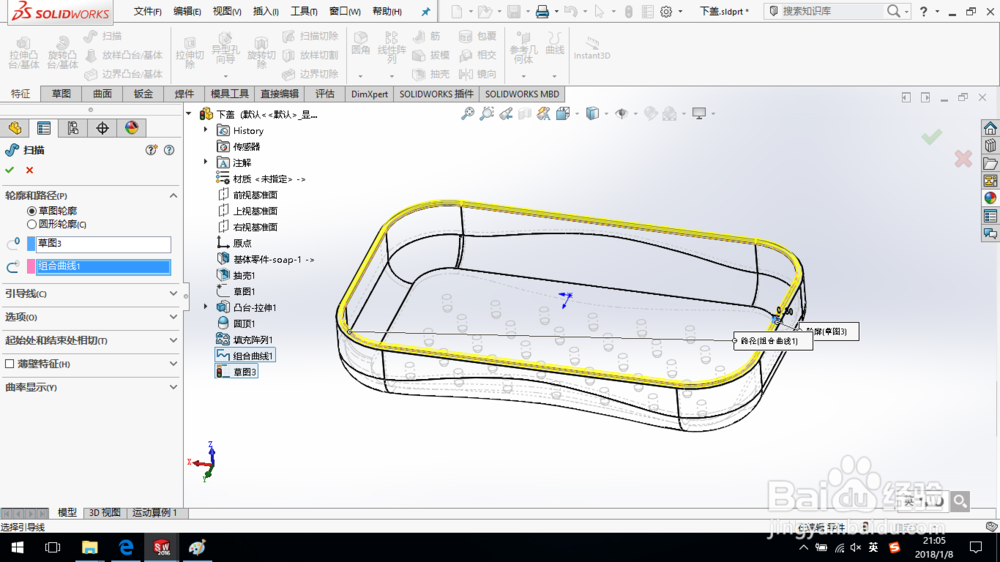

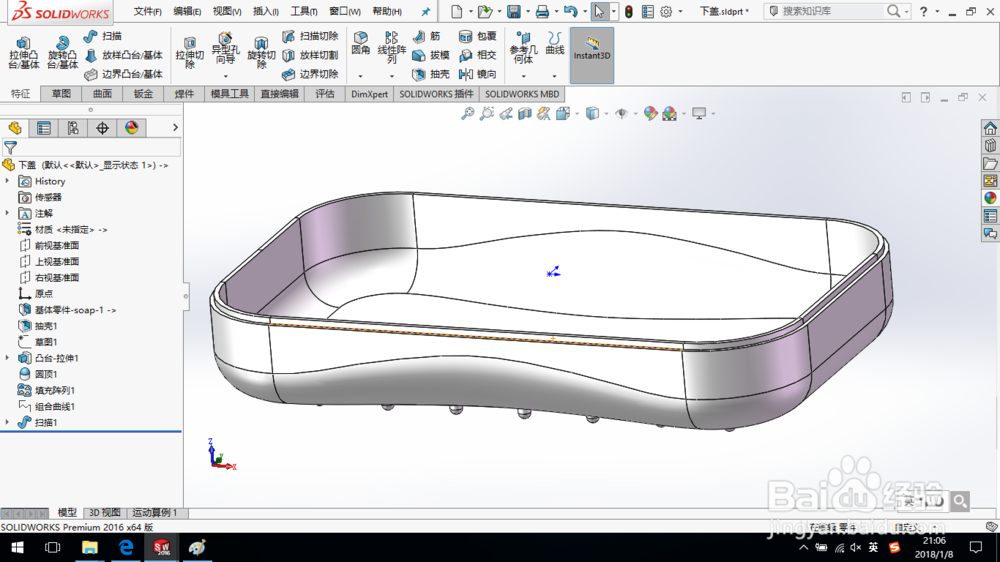

6、创建扫描特征，如图所示。

7、至此，下盖创建完成，保存模型。

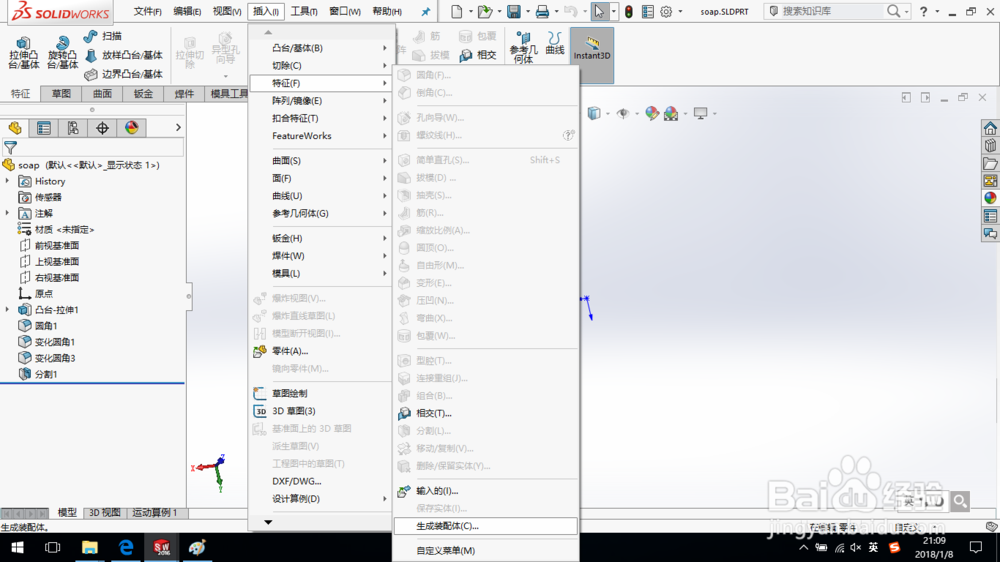

1、打开肥皂盒的整体模型零件。单击“插入—特征—生成装配体”命令。

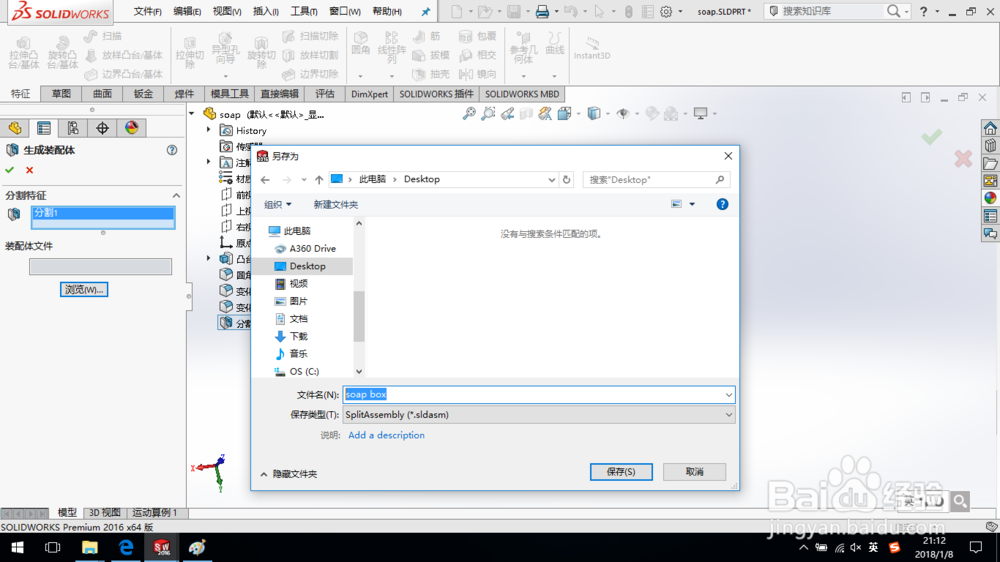

2、在“生成装配体”对话框中，分割特征选择分割1。

单击“浏览”按钮，输入名称，保存。

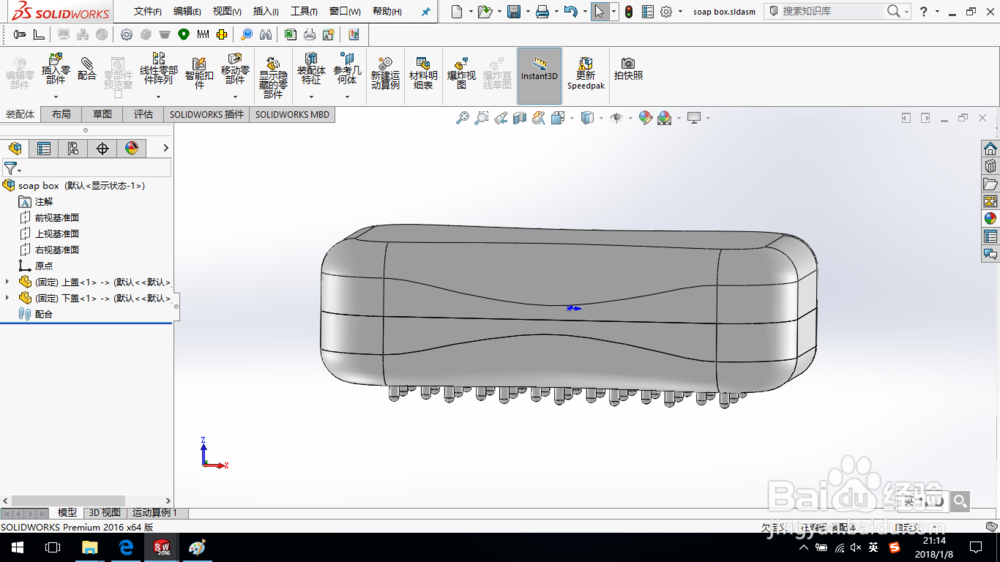

3、单击确定，系统自动生成肥皂盒的装配体。

至此完成肥皂盒的自顶向下设计，保存所有。
