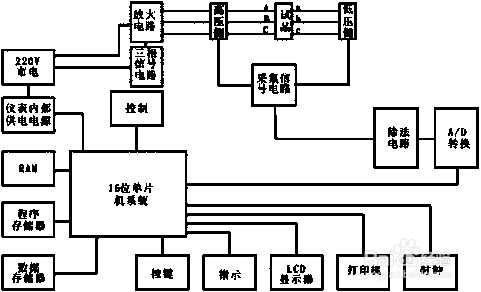

变压器变比测试仪接线方法及电池充电维护

1

1、�� 三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的A、B、C，仪器1#低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：

2、�� 单相测量时，仪器高压侧的黄、黑两根线分别接单相变压器高压侧的A，N，仪器1#低压侧的黄、黑两根线分别接变压器低压侧的a、n，接线正确方可测试。接线图如下图所示：

3、�� 测量Z型变压器时，仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的A、B、C、N，仪器1#低压侧的黄、绿、红三根线分别接变压器低压侧的a、b、c,接线正确方可测试。接线图如下图所示：

1、仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。

仪器须及时充电，避免电池深度放电影响电池寿命，

正常使用的情况下尽可能每天充电（长期不用最好在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。

每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。
