怎么看汽车后除雾电路图？

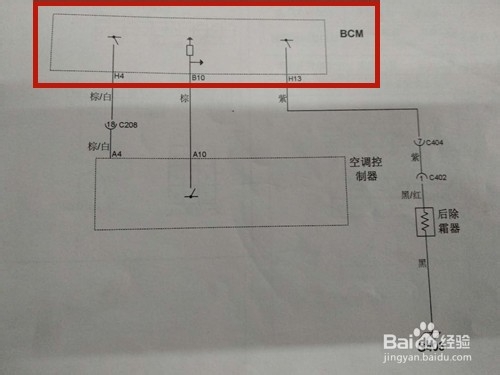

1、BCM.

在这个电路图中BCM是重点，它控制着后除霜的电源，与空调模块相连。BCM控制的用电设备比较多，这里只画出了与除霜有关的部分。

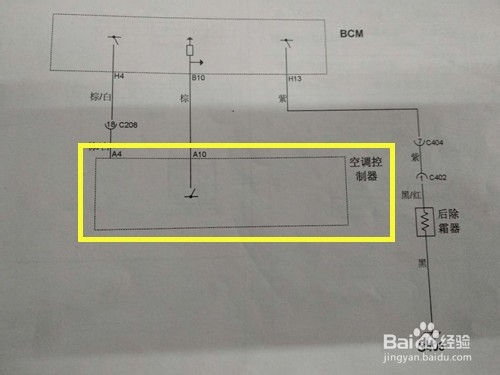

2、空调控制模块。

有的车是单独的开关来控制除霜，在这个电路中是有空调模块来提供开的信号。

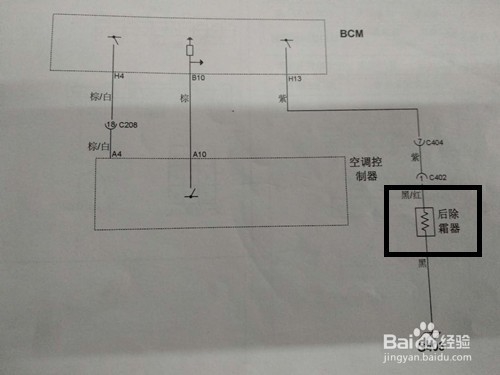

3、后除霜器。

它是这个电路中的用电设备，在后窗玻璃里面，一般不会出现什么问题。

4、接地。

后队霜的接地线有一个，在实车上线路都比较粗，实际维修中可以用电笔来测量接地的好坏。

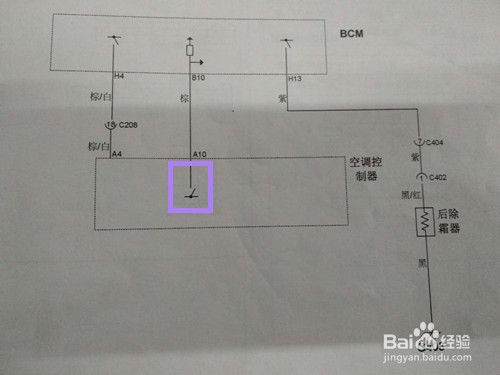

5、除霜开关。

车内人员按下除霜开关后，空调模块就会向BCM提供一个高电位信号，BCM收到信号后就会做出相应的动作。

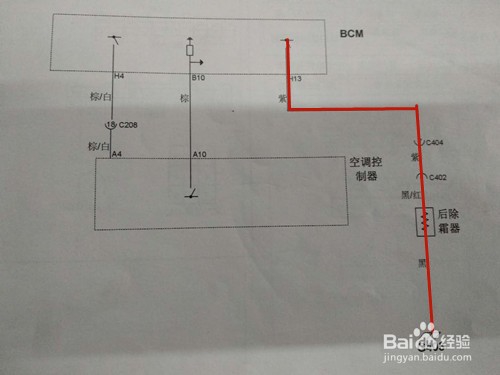

6、后除霜电路走向。

当打开除霜开关后，BCM内H13接收到电源信号，电流经过C404到后除霜器，然后接地，后除霜工作。
