Autocad怎样打断直线或圆

1、打开一个示例的文档，当中已画了一条直线（图中红色箭头所指）和一个圆（图中绿色箭头所指）

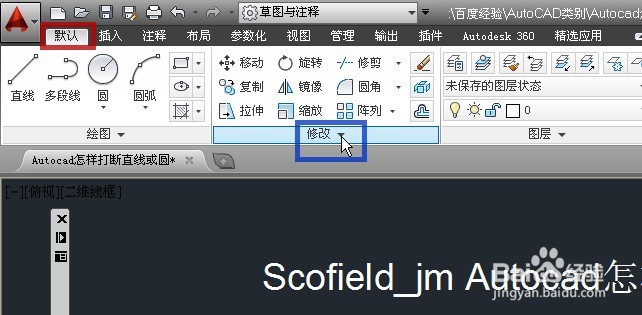

1、要打断直线，需点击“默认”选项卡（图中红框）中的“修改”选项组中的下拉箭头（图中蓝框白色箭头所指）

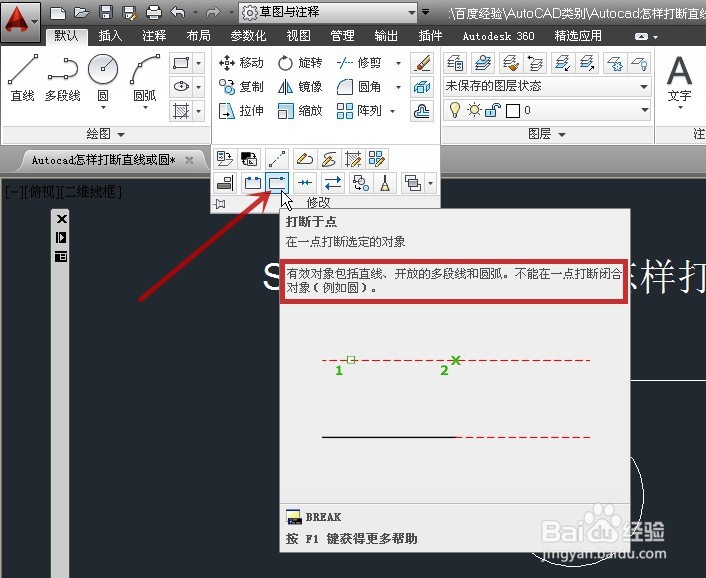

2、在弹出的菜单中点击“打断于点”（图中红色箭头所指）

将鼠标指针放置在命令上一会，会出现此命令的解释，可见此命令不能对闭合对象进行打断（图中红框），这点要注意

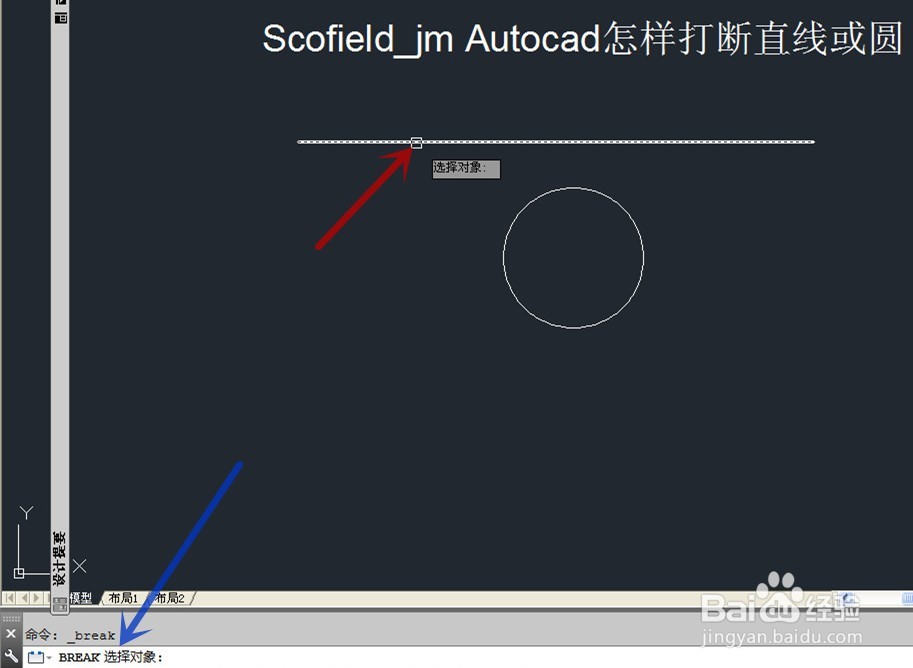

3、选择对象，这里选图中的直线（图中红色箭头所指），左下角的命令栏会出现相应的选择对象提示（图中蓝色箭头所指）

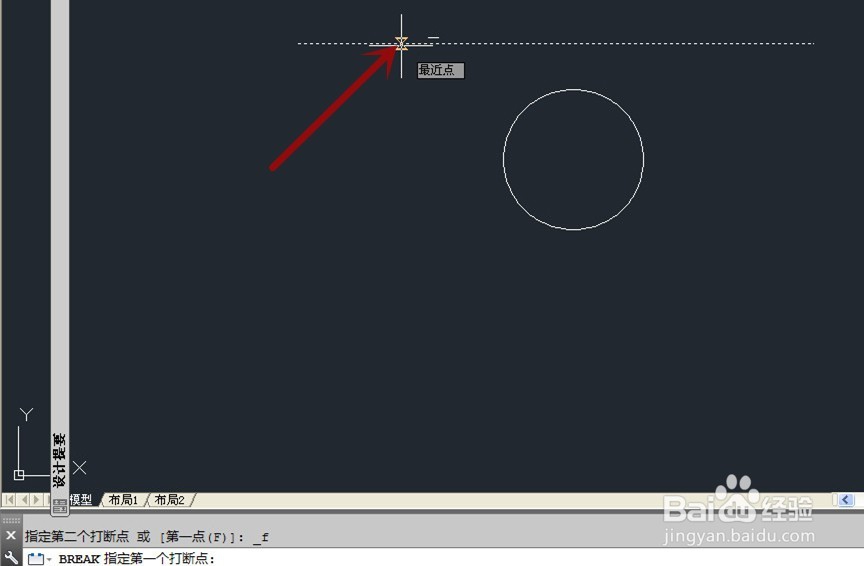

4、点击要打断的位置（图中红色箭头所指）

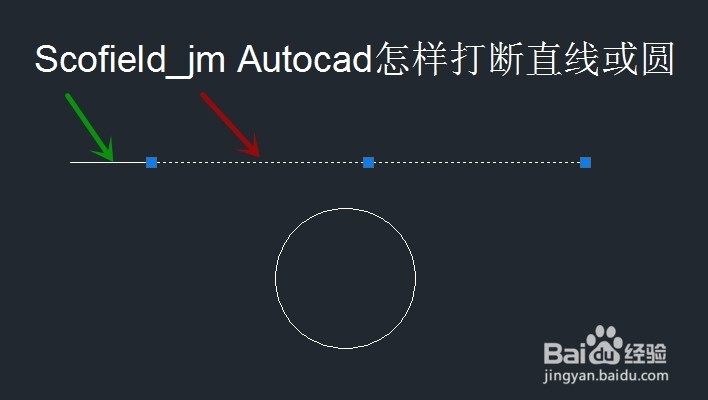

5、完成操作，点击后半段直线（图中红色箭头所指），可见与前半段直线（图中蓝色箭头所指）已分开

完成直线打断

1、要打断圆，则点击了“修改”下拉箭头后，在弹出的菜单中点击“打断”（图中红色箭头所指）

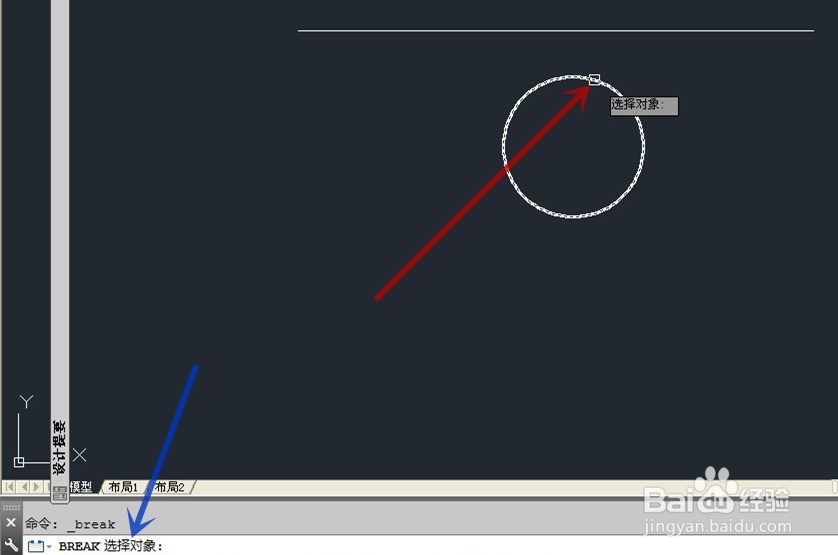

2、选择对象，这里选图中的圆（图中红色箭头所指），左下角的命令栏会出现相应的选择对象提示（图中蓝色箭头所指）

注意，选择对象时所点的位置，系统会默认为打断的第一点

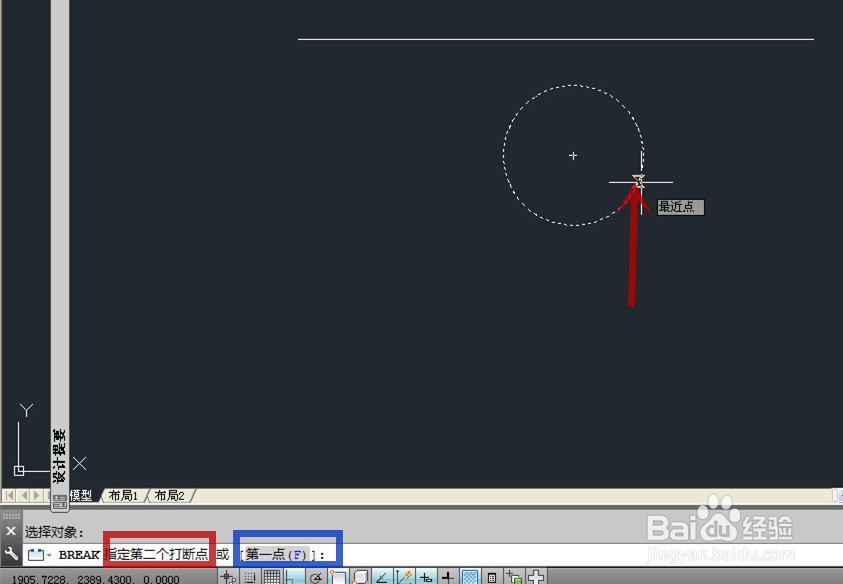

3、左下角的命令栏会提示指定打断的第二点（图中红框），点击圆要打断的第二点（图中红色箭头所指）

若要更改打断的第一点，可在命令栏内输入“F”（图中蓝框），重新定位第一点，再定位第二点即可

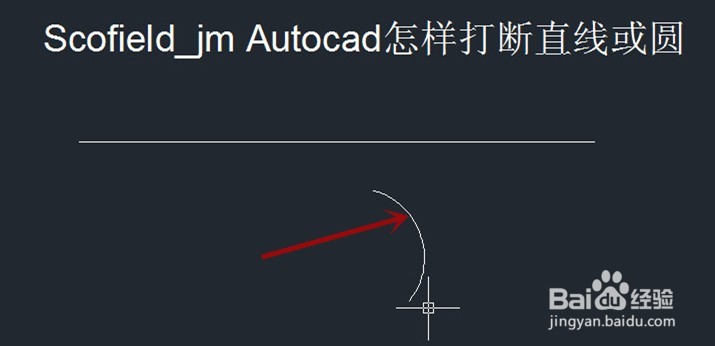

4、得到打断的圆如下（图中红色箭头所指）

注意，这里选取第一点与第二点是按顺时针方向的，则保留第一点与第二点之间的圆弧

若第一点与第二点是按逆时针方向选取，则两点间的圆弧会被去掉
