Protel99如何绘制sch（原理图）的元器件库

1、对于刚刚接触Protel99se的同学来说可以参考以下的PROTEL99se的文档新建教程，这里就不多做介绍。

2Protel99如何新建文件（.ddb格式）

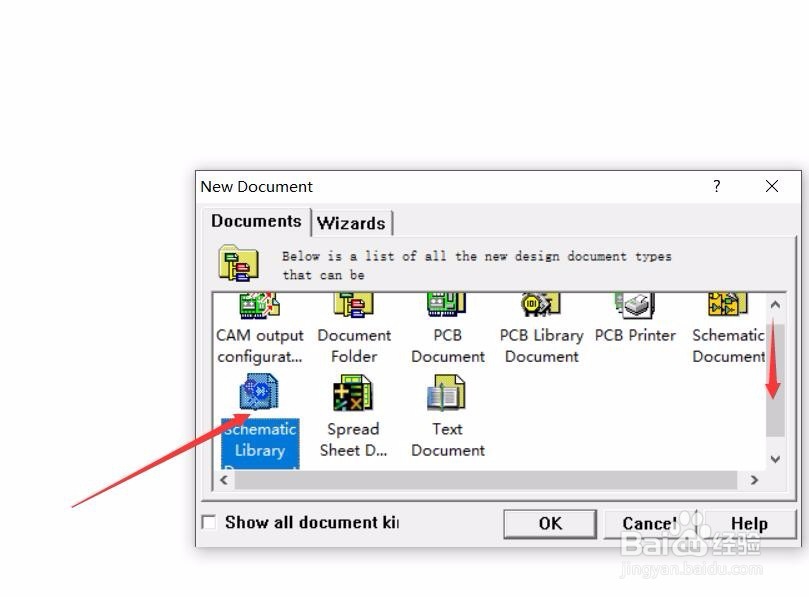

2、进入后新建一个“Schematic library”文件，这里面可以绘制sch的元器件库，如图所示；

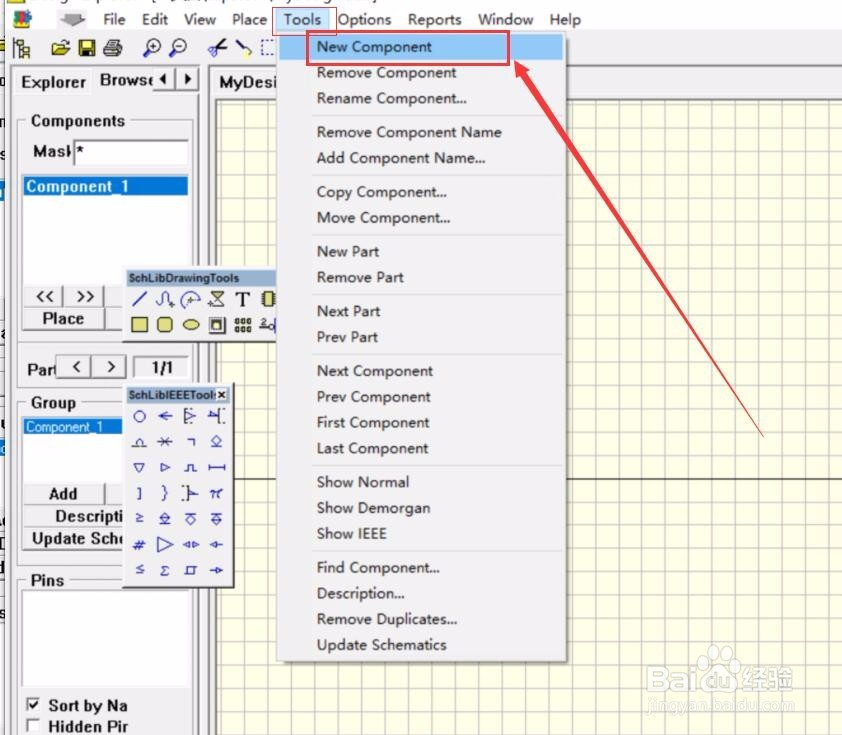

3、新建完成后生成一个.lib的文件，双击打开后，选择菜单栏的“Tool”->"New Component",如图所示；

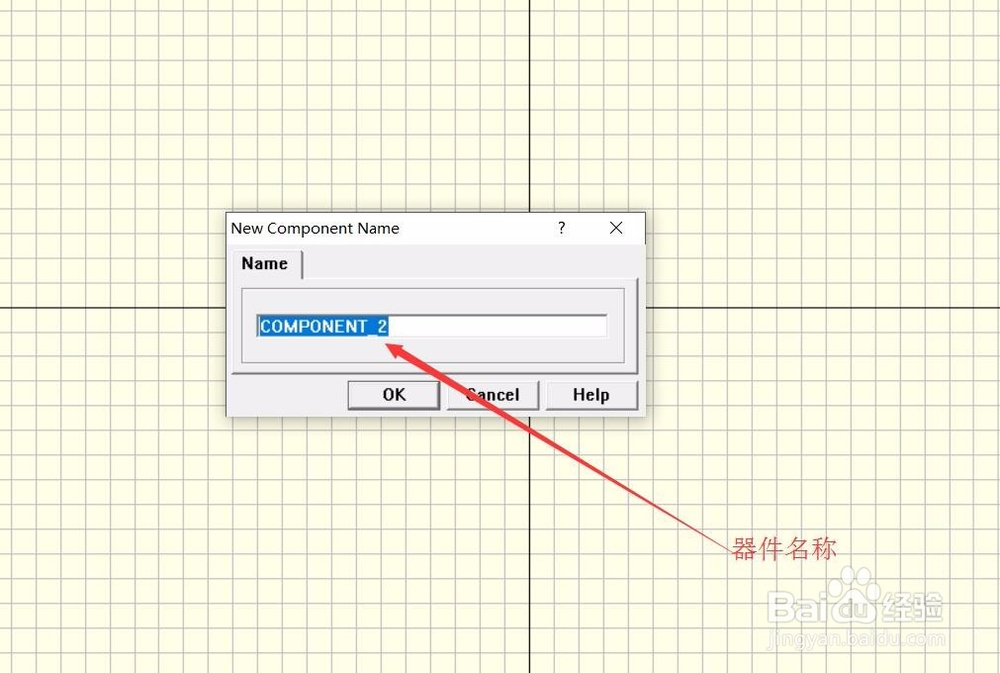

4、跳出一个元器件的命名框，可以根据自身所要绘制的元器件来命名，如图所示；

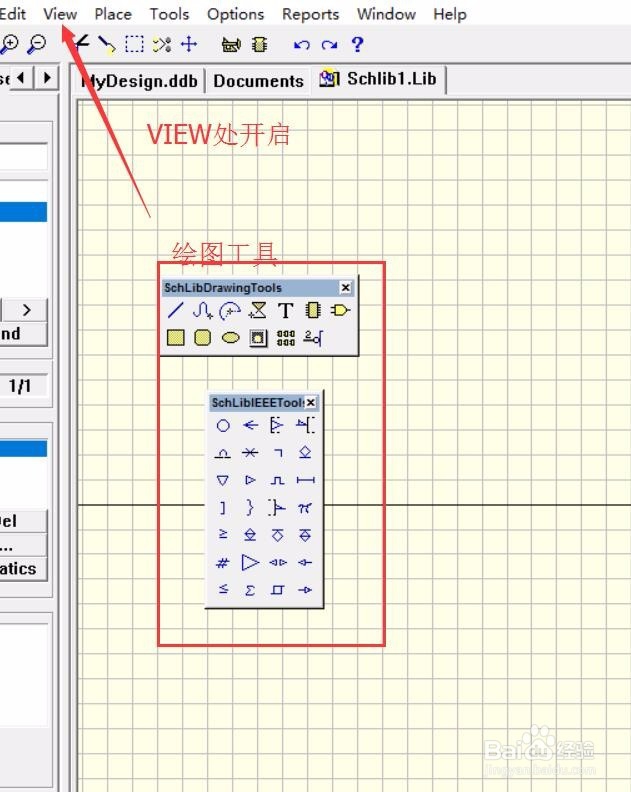

5、在“view”中选择绘图工具，如图所示，使用图中工具绘图（这里以电阻为例）；

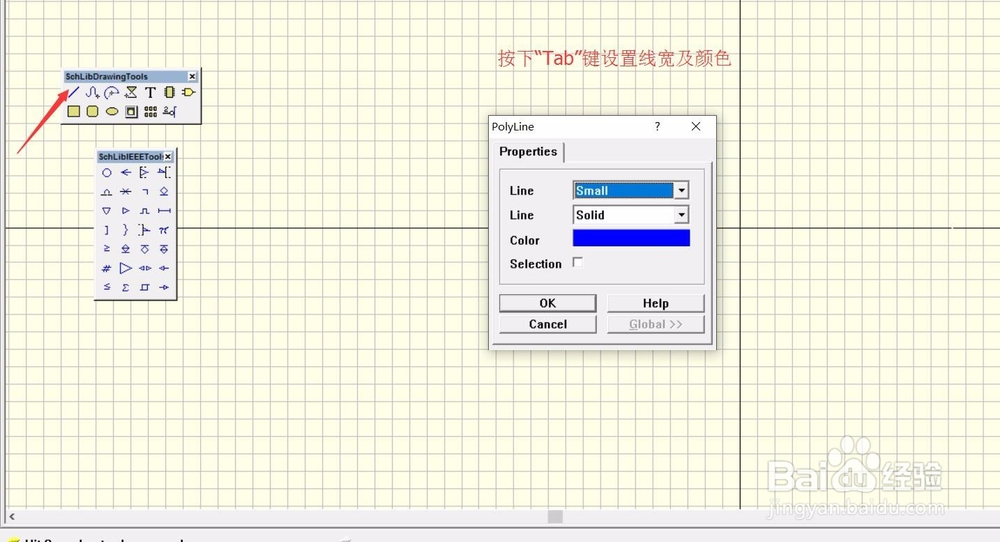

6、这里我们使用蓝色为元器件的底色，点击确定即可，如图所示；

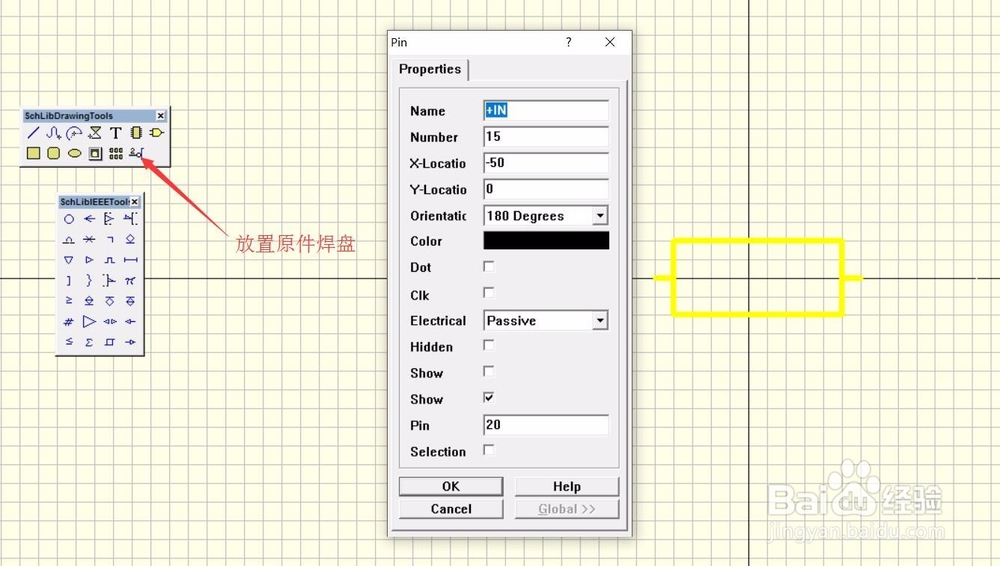

7、选中后，线会变成黄色，“X+A”取消选中。选择银角选项，放置银角，按下“Tab”键跳出属性，如果没有需求默认就好，单击“OK”，如图所示；

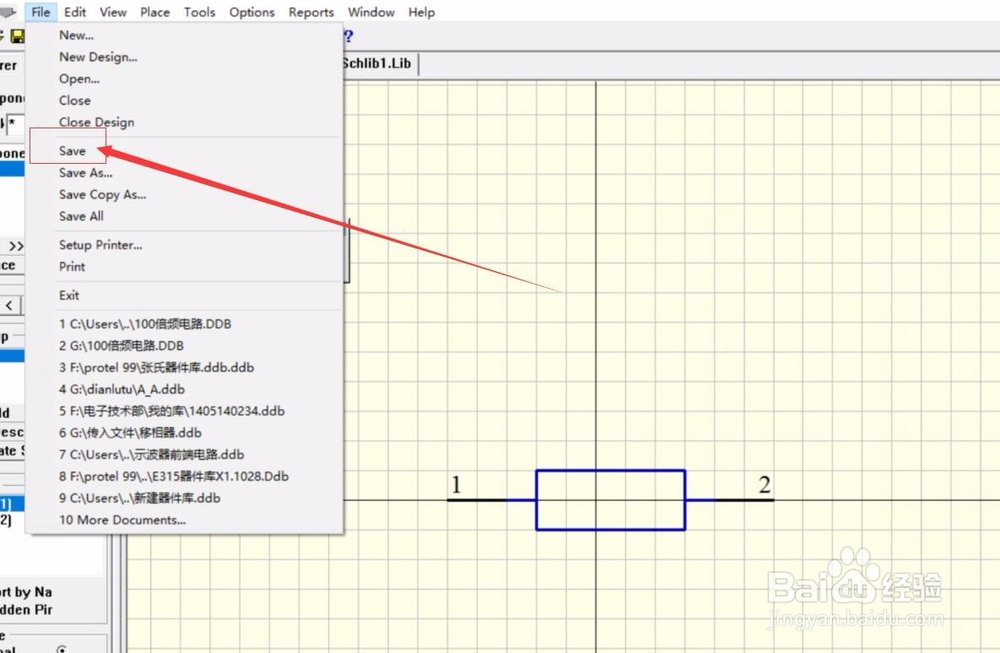

8、这样我们的电阻就画好啦，然后保存就好，如图所示。对于画好的元器件库如何导入大家可以看：https://jingyan.baidu.com/article/ceb9fb1092e1918cad2ba004.html
