三层交换机联网与DHCP分配方法
1、目的：
不管是2层还是3层交换机，如果不进行任何设置的话，都是可以直接当交换机联网使用的，只是IP地址只能从交换机的上级路由器获得，不能实现从交换机分段的目的。
比如这个3层交换机有24个口。
上级路由器自动分配IP段192.168.1.10-192.168.1.200
23号端口插到一台电脑A上，A电脑自动获得192.168.5.10-200的IP地址。
24号端口插到电脑B上，B电脑自动获得192.168.6.10-200的IP地址。
电脑A和B都需要连接外网。
2、方法：
首先进入路由器管理界面，
找到 静态路由表 选项，进行添加静态路由（如果是交换机，也是找到添加静态路由）
描述：随意填写
目的地址：192.168.5.0（允许下一级路由使用的IP段）
子网掩码：255.255.255.0（掩码影响不大）
网关:192.168.1.254（为192.168.1.1-255的任意地址均可，只是为了防止地址冲突，设置IP的都比较靠两头）
metric:不填，默认即可
网络接口：lan(默认即可)
点击下方 添加 即可
3、同样方法添加另一个网段
192.168.6.0
255.255.255.0
192.168.1.254
为什么网关相同，这个网关192.168.1.254是从路由器插到交换机上的交换机端口，路由器随意引出一条网线，插到交换机除23.24口的任意接口，
路由器设置完成。
4、交换机的设置
交换机首先配置WEB管理IP地址，我们从WEB界面配置更简单易操作。
举例锐捷交换机：
consle口与电脑相连，enable,configure,
Ruijie(config)#enable service web-server ------>全局开启web功能
Ruijie(config)#interface vlan 1
Ruijie(config-vlan1)# ip address 192.168.1.254 255.255.255.0 ------>管理地址为192.168.1.254
Ruijie(config-vlan1)#exit
配置web管理的用户名和密码
Ruijie(config)#username admin privilege 15 ------>用户名是admin
Ruijie(config)#enable secret admin ------>配置特权密码，也是登陆web的密码
Ruijie(config)#end
Ruijie#write ------>确认配置正确，保存配置
5、网线从电脑插到交换机的除23,24的任意口。
此时交换机只是2层交换机，电脑如何可以自动获得IP，会是192.168.1.10-200的IP段。
如果不能自动获得，需要手动设置IP为192.168.1.23（23为10-200之间的数值）子网掩码255.255.255.0
打开浏览器输入交换机管理地址192.168.1.254
用户名admin 密码admin
进入VLAN管理界面，此时默认VLAN1，端口1-24都属于VLAN1，此端口无法删除，属于管理端口
点击添加VLAN，
VLAN ID：5（随意填写，填5是为了记忆方便）
VLAN名称：随意
选择端口：选中23号口
完成配置即可
同样添加VLAN ID 6
端口：24号
完成配置
此时VLAN1端口为1-22口
VLAN5端口为23口
VLAN6端口为24口
1、在端口管理界面，点击 添加SVI口
VLAN ID：1（此ID与VLAN一致）
IPV4地址：192.168.1.254
子网掩码：255.255.255.0
IPV6地址：可以不填
完成配置
再次添加
VLAN ID 5
IP地址192.168.5.254
然后添加
VLAN ID 6
IP地址192.168.6.254
2、点击左侧 网络选项，打开-路由设置-界面。

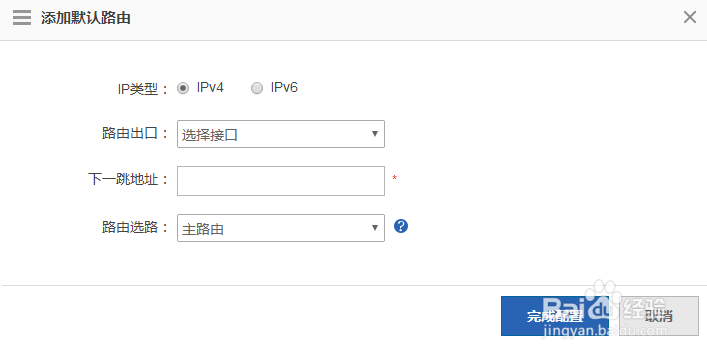

点击-添加默认路由。
IP类型：IPV4
路由出口：接口选择VLAN 1（即与上级路由器连接网线的端口1-22均可）
下一跳地址：192.168.1.1（上级路由器的访问IP地址）
路由选择：主路由
3、点击左侧 高级 。打开DHCP服务器选项，
DHCP配置选项下面DHCP服务默认是关闭的，把它打开。

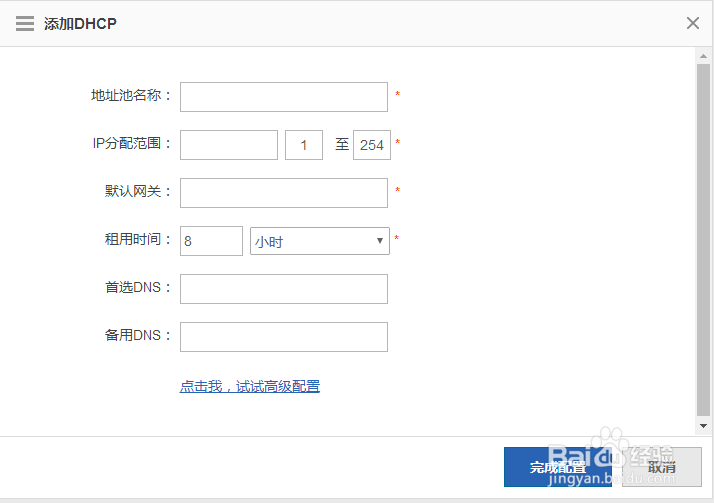

点击-添加DHCP
地址池名称：随意填写
IP地址分配范围：192.168.5 10 200
默认网关：192.168.5.254（此网关即23口的管理IP地址）
租用时间：默认即可
首选dns:192.168.1.1(为上级路由器的管理IP地址，或者填写114.114.114.114三网通用dns,不填不能上外网哦)
备用DNS：不用填写
完成配置
同样步骤添加IP 192.168.6 10 200
192.168.6.254
DNS：192.168.1.1
1、至此已完成交换机上网配置，电脑网线拔下，
插到23号口，电脑段自动获得IP段192.168.5.10-200的地址，并能连接互联网。
插到24号口，电脑端自动获得192.168.6.10-200的IP地址，并可以联互联网。
插到1-22号口，电脑端自动获得192.168.1.10-200的上级路由器的IP分配地址，并可以联网。
先写到这里，有心得的朋友可以留言交流。
